產品簡介 Product Introduction
KDVLF程控超低頻高壓發生器主要用于電力部門對PE（聚乙烯）/XLPE(交聯聚乙烯)等塑料電力電纜的非破壞性絕緣耐壓試驗，具有電源過流、高壓過流、油箱過熱保護功能，輸出調壓器不回零高壓不能啟動等功能，是傳統工頻耐壓試驗設備的換代。
產品參數 Product Parameters
1、輸出額定電壓：參見表1
2、輸出頻率：0.1Hz、0.05Hz、0.02Hz
3、帶載能力： 0.1Hz 最大1.1μF
0.05Hz 最大2.2μF0.02Hz 最大5.5μF
4、測量精度：3%
5、電壓正，負峰值誤差：≤3％
6、電壓波形失真度：≤5％
7、使用條件：戶內、戶外；溫度：-10℃∽+40℃；濕度：≤85％RH
8、電源保險管：參見表1
9、電源：頻率50Hz，電壓220V±5%
| 型 號 | 峰值電壓 | 測量范圍 | 重 量 | 用 途 |
| VLF-30/1.1 | 30kV | 0.1Hz時≤1.1μF | 控制器：4kg 升壓器：25kg | 10kV及以下電壓電纜、發電機等 |
| 0.05Hz時≤2.2μF | ||||
| 0.02Hz時≤5.5μF | ||||
| VLF-50/5.0 | 50kV | 0.1Hz時≤5.0μF | 控制器：5kg 升壓器：55kg | 用于電纜故障的燒穿 |
| 0.05Hz時≤10μF | ||||
| 0.02Hz時≤25μF | ||||
| VLF-80/1.1 | 80kV | 0.1Hz時≤1.1μF | 控制器：5kg 升壓器：45kg | 35kV及以下電壓電纜、發電機等 |
| 0.05Hz時≤2.2μF | ||||
| 0.02Hz時≤5.5μ |
產品特征 Product Characteristics

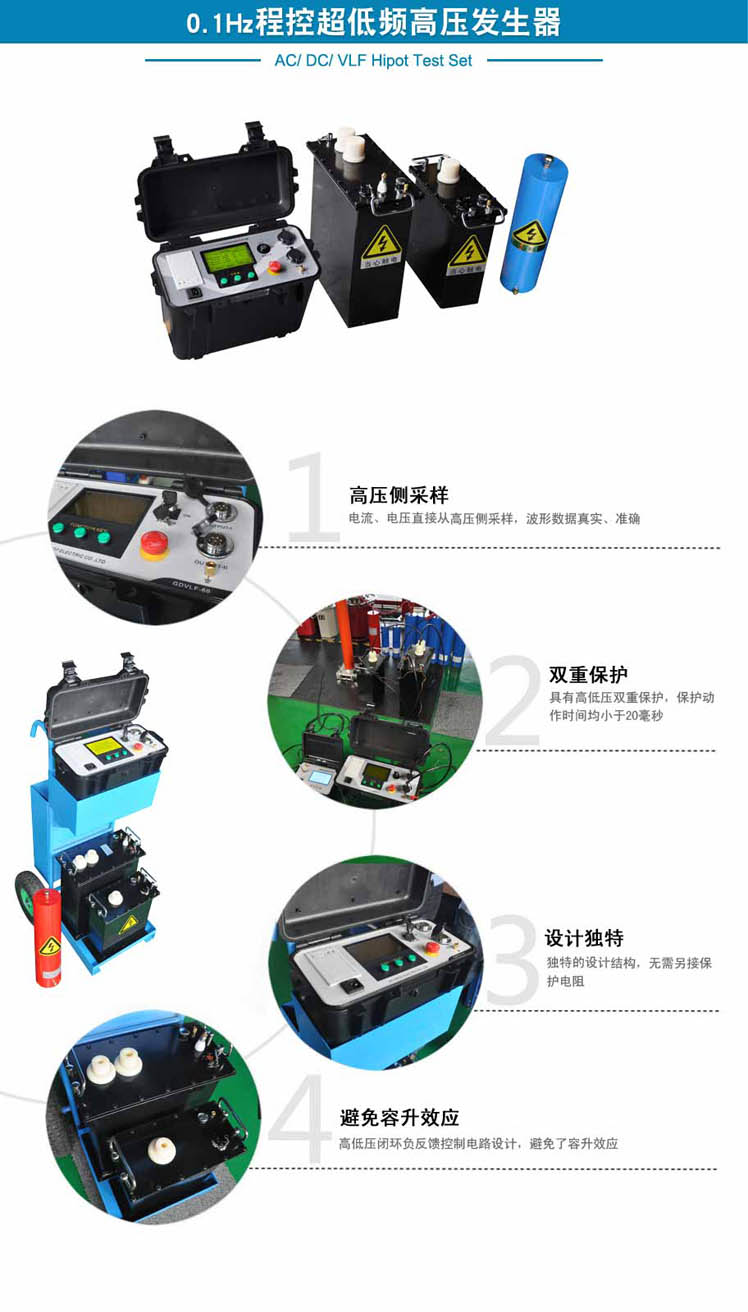

1、額定電壓小于或等于50kV的超低頻采用單聯結構（一臺升壓器）；大于50kV的超低頻采用串聯結構（兩臺升壓器串聯），使整體重量大大減輕，帶載能力增強，而且兩臺升壓器可單獨作低電壓等級的超低頻使用。
2、電流、電壓、波形數據均直接從高壓側采樣獲得，所以數據準確。
3、具有過壓保護功能，當輸出超過所設定的限壓值時，儀器將停機保護，動作時間小于20ms。
4、具有過流保護功能：設計為高低壓雙重保護，高壓側可按設定值進行精確停機保護；低壓側的電流超過額定電流時將進行停機保護，動作時間都小于20ms。
5、高壓輸出保護電阻設計在升壓體內，所以外面不需另接保護電阻。
6、由于采用了高低壓閉環負反饋控制電路，所以輸出無容升效應。
產品配件 Product Parts
