程控超低頻高壓發生器是電力檢測系統不可缺少的產品之一，用于對PE（聚乙烯）/XLPE(交聯聚乙烯)等塑料電力電纜的非破壞性絕緣耐壓試驗。為了保障試驗的順利進行，我們?cè)谠囼?yàn)前一定要了解其接線方法。

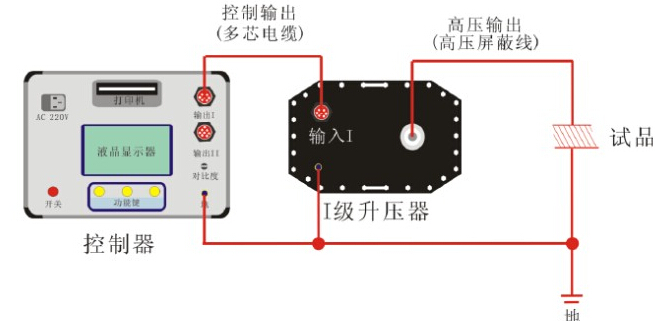

1、單聯連線方法：
對于額定電壓小于或等于50kV的超低頻、或串聯結構中單獨使用第I級升壓器（開機后，在參數設置欄中將連接方式設為“單聯”）時，連接線方式如下圖。

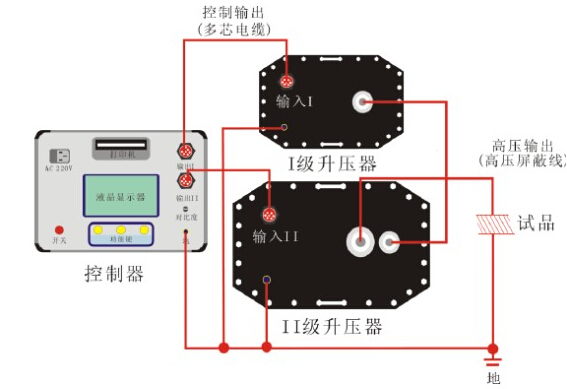

2、串聯式聯線方法：
額定電壓大于50kV的超低頻采用串聯結構（兩臺升壓器串聯），串聯連線方式如下圖。開機后，在參數設置欄中將連接方式設為“串聯”。

程控超低頻高壓發生器的接線方法是我們一定要了解的知識，這是我們用好該設備的先決條件。
