產品簡介 Product Introduction

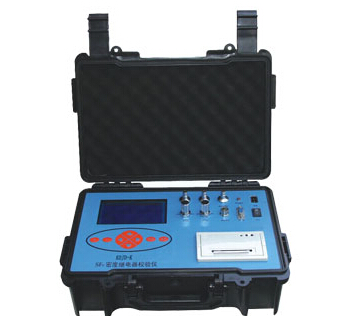

KDJD-K SF6氣體密度繼電器校驗儀是一款智能化的SF6氣體密度繼電器校驗儀器。該校驗儀采用嵌入式微處理器，能對各種SF6氣體密度繼電器進行性能校驗，以及對SF6氣體任意環境溫度下的壓力進行標準換算。主要用于SF6氣體產品的生產、維護與監測。特別適宜電力系統，為SF6電氣產品的生產、安全運行、預試和維護提供方便。
KDJD-K SF6氣體密度繼電器校驗儀吸收國內同類產品先進經驗，運用了先進的精確的RTSF6氣體壓力和溫度之間關系的數學模型，根據現場測試需要而設計的一種RTSF6氣體密度繼電器校驗設備。采用嵌入式微機技術，選用進口的高性能壓力、溫度傳感器，解決了目前現場對RTSF6氣體密度繼電器校驗困難的問題。該校驗儀同時采樣被測繼電器動作時的氣體壓力和溫度，并自動換算成20℃時的標準壓力值，從而完成了壓力、溫度的動態自動補償。因此該校驗儀無需傳統實驗方法所用的恒溫室，而且避免了大量的SF6氣體的浪費。
在密封容器中，一定溫度下的SF6氣體壓力可代表SF6氣體密度。為了能夠統一，習慣上常把20℃時SF6氣體的壓力作為其對應密度的代表值。所以，SF6氣體密度繼電器均以20℃時SF6氣體的壓力作為標度值。在現場校驗時，不同的環境溫度下，測量到的壓力值都要換算到其對應20℃時的標準壓力值，從而判斷該SF6氣體密度繼電器的性能。HDJD-2A型SF6氣體密度繼電器校驗儀對這個過程是自動完成的，既準確，又靈活方便。
KDJD-K SF6密度繼電器校驗儀吸收國外產品先進經驗，可以采用其它氣體如N2、Air、O2、CO2等氣體替代SF6氣體進行測量，不存在使用SF6氣體造成的弊端如：SF6分解產物有劇毒、SF6氣體不環保、SF6氣體成本較高。



產品參數 Product Parameters
1、工作電源：交直流兩用
2、精      度：0.25級
3、顯示方式：漢字液晶
4、打印方式：針式微打
5、測量壓力范圍：0～1.0Mpa
6、測量溫度范圍：－20℃～+70℃;
7、校驗壓力范圍：20℃時標準壓力0.1～0.9Mpa;
8、儀器重量：約3.5Kg
9、使用條件：環境溫度：－20℃～60℃ 相對濕度：不大于93％（25℃）
10、外形尺寸：360×260×130mm


產品特征 Product Characteristics
KDJD-K SF6氣體密度繼電器校驗儀吸收國內同類產品先進經驗，運用了先進的精確的SF6氣體壓力和溫度之間關系的數學模型，根據現場測試需要而設計的一種SF6氣體密度繼電器校驗設備。采用嵌入式微機技術，選用進口的高性能壓力、溫度傳感器，解決了目前現場對SF6氣體密度繼電器校驗困難的問題。該校驗儀同時采樣被測繼電器動作時的氣體壓力和溫度，并自動換算成20℃時的標準壓力值，從而完成了壓力、溫度的動態自動補償。因此該校驗儀無需傳統實驗方法所用的恒溫室，而且避免了大量的SF6氣體的浪費。具有以下顯著特點：
1.結構緊湊，體積小，重量輕，便于攜帶。
2.機電一體化程度高，技術先進、性能可靠。
3.大屏幕液晶，漢字菜單，直觀、簡便。
4.采用的電源具有UPS功能，適合野外作業。
5.配有微型打印機，隨時打印測試結果。
6.密封性能好，校驗過程中不浪費SF6氣體。
7.連接氣管兩端配有進口快速逆止閥，操作簡便又防止管路進入水份和空氣。大多數密度繼電器無須拆卸即可直接進行校驗。
8.采樣點加有智能電壓保護器，采樣點魚夾誤接220V電壓也不會損壞校驗儀，使用更安全。
9.溫度傳感器位于儀器氣體管道內，正確反映密度繼電器內的氣體溫度，測量更準確。
產品功能：
1.對任意環境溫度下的各種SF6氣體密度繼電器的報警動作和解除時的壓力值進行測量，并自動換算成20℃時的對應標準壓力值，實現對SF6氣體密度繼電器的報警性能校驗
2.對任意環境溫度下的各種SF6氣體密度繼電器的閉鎖動作和解除時的壓力值進行測量，并自動換算成20℃時的對應標準壓力值，實現對SF6氣體密度繼電器的閉鎖性能校驗。
3.如被校驗的SF6氣體密度繼電器附有壓力表或密度表，該校驗儀還可對壓力表或密度表的精度進行校驗。
4.任意環境溫度下SF6氣體壓力至20℃時的標準壓力換算。
5.20℃時的標準壓力到任意溫度下的壓力換算。


產品配件 Product Parts
SF6密度繼電器校驗儀,SF6氣體密度繼電器校驗儀

產品參數 Product Parameters
1、工作電源：交直流兩用
2、精      度：0.25級
3、顯示方式：漢字液晶
4、打印方式：針式微打
5、測量壓力范圍：0～1.0Mpa
6、測量溫度范圍：－20℃～+70℃;
7、校驗壓力范圍：20℃時標準壓力0.1～0.9Mpa;
8、儀器重量：約3.5Kg
9、使用條件：環境溫度：－20℃～60℃ 相對濕度：不大于93％（25℃）
10、外形尺寸：360×260×130mm

產品特征 Product Characteristics
KDJD-K SF6氣體密度繼電器校驗儀吸收國內同類產品先進經驗，運用了先進的精確的SF6氣體壓力和溫度之間關系的數學模型，根據現場測試需要而設計的一種SF6氣體密度繼電器校驗設備。采用嵌入式微機技術，選用進口的高性能壓力、溫度傳感器，解決了目前現場對SF6氣體密度繼電器校驗困難的問題。該校驗儀同時采樣被測繼電器動作時的氣體壓力和溫度，并自動換算成20℃時的標準壓力值，從而完成了壓力、溫度的動態自動補償。因此該校驗儀無需傳統實驗方法所用的恒溫室，而且避免了大量的SF6氣體的浪費。具有以下顯著特點：
1.結構緊湊，體積小，重量輕，便于攜帶。
2.機電一體化程度高，技術先進、性能可靠。
3.大屏幕液晶，漢字菜單，直觀、簡便。
4.采用的電源具有UPS功能，適合野外作業。
5.配有微型打印機，隨時打印測試結果。
6.密封性能好，校驗過程中不浪費SF6氣體。
7.連接氣管兩端配有進口快速逆止閥，操作簡便又防止管路進入水份和空氣。大多數密度繼電器無須拆卸即可直接進行校驗。
8.采樣點加有智能電壓保護器，采樣點魚夾誤接220V電壓也不會損壞校驗儀，使用更安全。
9.溫度傳感器位于儀器氣體管道內，正確反映密度繼電器內的氣體溫度，測量更準確。
產品功能：
1.對任意環境溫度下的各種SF6氣體密度繼電器的報警動作和解除時的壓力值進行測量，并自動換算成20℃時的對應標準壓力值，實現對SF6氣體密度繼電器的報警性能校驗
2.對任意環境溫度下的各種SF6氣體密度繼電器的閉鎖動作和解除時的壓力值進行測量，并自動換算成20℃時的對應標準壓力值，實現對SF6氣體密度繼電器的閉鎖性能校驗。
3.如被校驗的SF6氣體密度繼電器附有壓力表或密度表，該校驗儀還可對壓力表或密度表的精度進行校驗。
4.任意環境溫度下SF6氣體壓力至20℃時的標準壓力換算。
5.20℃時的標準壓力到任意溫度下的壓力換算。
