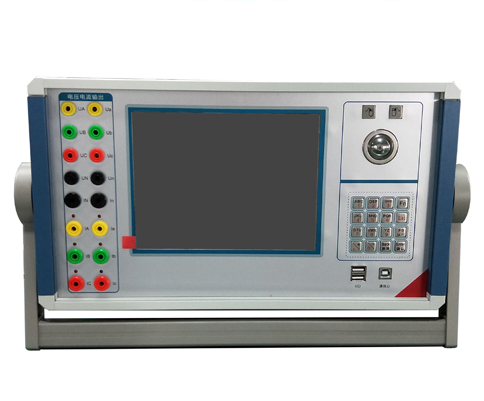

產品簡介 Product Introduction
KDJB-1001繼電保護測試儀 輸出多達6相電壓6相電流，可任意組合實現常規4相電壓3相電流型、6相電壓型、6相電流型，以及12相型輸出模式。輸出端采用高保真、高可靠性模塊式線性功放，而非開關型功放，性能卓越。不會對試驗現場產生高、中頻干擾，而且保證了從大電流到微小電流全程都波形平滑精度優良。

產品參數 Product Parameters
一、交流電流輸出
1、6相電流輸出時每相輸出（有效值）    0～30A
2、輸出精度   ≤0.5A   ±2mA
           ＞0.5A   0.2%
3、3相電流輸出時每相輸出（有效值）    0～60A
4、6相并聯電流輸出（有效值）         0～180A
5、相電流長時間允許工作值（有效值）   10A
6、相電流最大輸出功率    400VA
7、6相并聯電流最大輸出時允許工作時間   10s
8、頻率范圍（基波）    0～1000Hz
9、諧波次數    1～20 次
10、直流電流輸出
11、電流輸出   0～±10A / 每相 ，0～20A / 兩相疊加   輸出精度   0.5級
12、最大輸出負載電壓    20V

二、交流電壓輸出
1、相電壓輸出（有效值）    0～120V    輸出精度   0.2級
2、線電壓輸出（有效值）    0～210V
3、最大電壓輸出值          0～240V
4、相電壓 / 線電壓輸出功    80VA / 100VA
5、頻率范圍（基波）    0～1000Hz
6、諧波次數    1～20次
7、直流電壓輸出
8、相電壓輸出幅值    0～±160V    輸出精度   0.5級
9、線電壓輸出幅值    0～±320V
10、相電壓/ 線電壓輸出功率    70VA / 140VA

三、開關量
1、10路開關量輸入
空接點      1～20mA，24V
電位接點接入  “0”：0 ～ +6V； “1”：+11 V ～ +250 V
2、8對開關量輸出          DC：220 V／0.2 A；AC：220 V／0.5 A
  時間測量范圍
0.1ms ～ 9999s ，    測量精度 ＜0.1mS

四、體積重量
480×360×200mm3 ，19kg

產品特征 Product Characteristics
1、輸出多達6相電壓6相電流，可任意組合實現常規4相電壓3相電流型、6相電壓型、6相電流型，以及12相型輸出模式。

2、高性能的嵌入式工業控制計算機和8.4〞大屏幕高分辨力彩色TFT液晶顯示屏，可以提供豐富直觀的信息，包括設備當前的工作狀態、下一步工作提示及各種幫助信息等；

3、輸出端采用高保真、高可靠性模塊式線性功放，而非開關型功放，性能卓越。不會對試驗現場產生高、中頻干擾，而且保證了從大電流到微小電流全程都波形平滑精度優良。

4、輸出部分采用DSP控制，運算速度快，實時數字信號處理能力強，傳輸頻帶寬，控制高分辨率D/A轉換。輸出波形精度高，失真小線性好。采用了大量先進技術和精密元器件材料，并進行了專業化的結構設計，因而裝置體積小、重量輕、功能全、攜帶方便，開機即可工作，流動試驗非常方便。

5、可完成各種自動化程度高的大型復雜校驗工作，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。

6、設有一路獨立110V 及 220V專用可調直流電源輸出，方便現場檢驗使用。

7、新一代KDJB-1000B測試儀設有10路開入和8路開出，方便做備自投試驗。輸入接點為空接點和0～250V電位接點兼容，可智能自動識別。

8、提供各種自動測試軟件模塊和GPS同步觸發試驗（選配）等。

9、可以完成各種復雜的校驗工作，能方便地測試及掃描各種保護定值，進行故障回放。可以實時存儲測試數據，顯示矢量圖，打印報表等；

10、散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能。
