產品簡介 Product Introduction

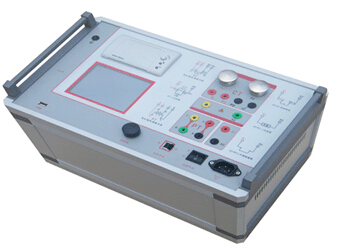

KDHG-H互感器綜合測試儀用于對保護類、計量類CT/PT進行自動測試，適用于實驗室也適用于現場檢測。它支持檢測CT和PT、變壓器套管CT；自帶微型快速打印機、可直接現場打印測試結果。自動給出5%和10%誤差曲線；支持U盤轉存資料，可以通過標準的PC進行讀取，并生成檢測報告。
產品參數 Product Parameters
|
項 目 |
參 數 |
|
|
工作電源 |
AC220V±10%、50Hz |
|
|
設備輸出 |
0～2500V |
|
|
輸出電流 |
0～5A(峰值20A) |
|
|
伏安特性精度 |
±0.5% |
|
|
二次繞組 電阻測量 |
范圍 |
0.1～300Ω |
|
精度 |
±0.5% |
|
|
二次實際 負荷測量 |
范圍 |
5VA～1000VA |
|
精度 |
±0.5% |
|
|
CT/PT 角差測量 |
精度 |
±4min |
|
分辨率 |
0.1min |
|
|
CT/PT 比差測量 |
精度 |
≤0.05% |
|
分辨率 |
0.1 |
|
|
CT變比測量 |
范圍 |
1-10000 |
|
精度 |
±0.5% |
|
|
PT變比測量 |
范圍 |
1-10000 |
|
精度 |
±0.5% |
|
|
工作環境 |
溫度：－10℃ ～40℃，濕度：≤90%，海拔高度：≤2000m |
|
|
尺寸 |
尺寸380mm×240mm ×180mm |
|
|
重量 |
≤18Kg |
|
產品特征 Product Characteristics
1、支持檢測CT和PT、變壓器套管CT。
2、滿足 GB1207、GB1208等規程要求。
3、無需外接其它輔助設備，單機即可完成所有檢測項目。
4、自帶微型快速打印機、可直接現場打印測試結果。
5、采用智能控制器，操作簡單。
6、大屏幕液晶，圖形化顯示接口。
7、按規程自動給出（勵磁）拐點值。
8、自動給出5%和10%誤差曲線。
9、可保存3000組測試資料，掉電后不丟失。
10、支持U盤轉存資料，可以通過標準的PC進行讀取，并生成檢測報告。
11、小巧輕便＜18Kg，非常利于現場測試。
產品功能：
2、滿足 GB1207、GB1208等規程要求。
3、無需外接其它輔助設備，單機即可完成所有檢測項目。
4、自帶微型快速打印機、可直接現場打印測試結果。
5、采用智能控制器，操作簡單。
6、大屏幕液晶，圖形化顯示接口。
7、按規程自動給出（勵磁）拐點值。
8、自動給出5%和10%誤差曲線。
9、可保存3000組測試資料，掉電后不丟失。
10、支持U盤轉存資料，可以通過標準的PC進行讀取，并生成檢測報告。
11、小巧輕便＜18Kg，非常利于現場測試。
產品功能：
|
CT（保護類、計量類） |
PT |
|
伏安特性曲線 |
伏安特性曲線 |
|
自動給出拐點值 |
自動給出拐點值 |
|
自動給出5%和10%的誤差曲線 |
變比測量 |
|
變比測量 |
極性判斷 |
|
比差測量 |
比差測量 |
|
角差測量 |
角差測量 |
|
極性判斷 |
交流耐壓測試 |
|
交流耐壓測試 |
二次負荷測試 |
|
二次負荷測試 |
二次繞組測試 |
|
二次繞組測試 |
鐵心自動退磁 |
|
鐵心自動退磁 |
產品配件 Product Parts
產品配件
電源線 配件 光盤、保險管 接地線 連接線1
連接線2 連接線3 連接線4
