產品簡介 Product Introduction
隨著線路用避雷器的增加，怎樣及時有效地獲取避雷器的動作次數及泄漏電流等相關數據，成為電力系統越來越突出的一個問題。

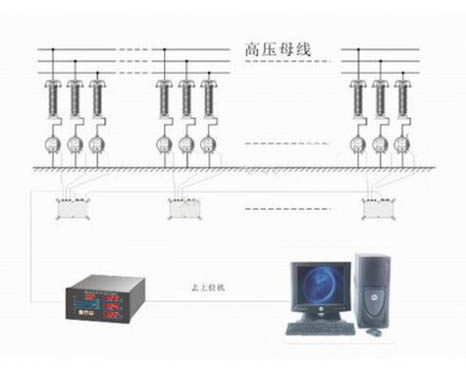

KD630型避雷器泄漏電流無線遠傳系統是本公司在站用避雷器在線監測裝置及其系統的生產及使用的經驗基礎上，研制開發的適合線路使用專用設備。該系統是監測避雷器動作次數、泄漏電流的遠傳裝置，為提高效率，我們開創性的開發出了基于高電壓感應取電的互感電源，該裝置有效的克服了太陽能電源的諸多缺陷，在信號傳輸方面，我們采用目前比較可靠的GPRS/GSM數據傳送方式。
KD6300避雷器泄漏電流無線遠傳系統大大減少了傳統監測器需要巡檢帶來的人工耗費及巡檢時工人需要爬上桿塔的工作負荷，克服了傳統避雷器動作記數器及監測器在線路上使用時不易或
無法觀察的先天缺陷。它可定期將監測到的避雷器泄漏電流值發送到電腦終端上，并可在120秒內將避雷器的動作計數值發送出去。從而使電力管理人員對避雷器的運行狀況有實時掌握, 對線路上雷區的分布有總體的了解。
KD630型避雷器泄漏電流無線遠傳系統是本公司在站用避雷器在線監測裝置及其系統的生產及使用的經驗基礎上，研制開發的適合線路使用專用設備。該系統是監測避雷器動作次數、泄漏電流的遠傳裝置，為提高效率，我們開創性的開發出了基于高電壓感應取電的互感電源，該裝置有效的克服了太陽能電源的諸多缺陷，在信號傳輸方面，我們采用目前比較可靠的GPRS/GSM數據傳送方式。
KD6300避雷器泄漏電流無線遠傳系統大大減少了傳統監測器需要巡檢帶來的人工耗費及巡檢時工人需要爬上桿塔的工作負荷，克服了傳統避雷器動作記數器及監測器在線路上使用時不易或
無法觀察的先天缺陷。它可定期將監測到的避雷器泄漏電流值發送到電腦終端上，并可在120秒內將避雷器的動作計數值發送出去。從而使電力管理人員對避雷器的運行狀況有實時掌握, 對線路上雷區的分布有總體的了解。
產品參數 Product Parameters
1、監測電流范圍：0.20 ～ 0.90mA(峰值電流、35KV避雷器)
0.40 ～ 3.00mA(峰值電流、110KV避雷器)
2、檢測精度：±0.05mA
3、工作環境適應性：帶有微電流／電壓轉換及電壓線性化處理光發送模塊的漏電流.雷擊
4、動作計數器(戶外工作部分) -40℃ ~ +60℃
5、室內顯示儀表部分： -10℃ ～ +50℃(AD-01)
6、數據傳送距離： 0 ～ 1000M
7、抗雷擊耐受電壓： 1000V／CM×光纖長(CM)
8、報警值整定范圍： 0 ～ 3.00mA
9、報警輸出：泄漏電流超過整定值時，繼電器閉合，接點容量5A／220VAC
KDS-3 型主要技術參數見下表：
0.40 ～ 3.00mA(峰值電流、110KV避雷器)
2、檢測精度：±0.05mA
3、工作環境適應性：帶有微電流／電壓轉換及電壓線性化處理光發送模塊的漏電流.雷擊
4、動作計數器(戶外工作部分) -40℃ ~ +60℃
5、室內顯示儀表部分： -10℃ ～ +50℃(AD-01)
6、數據傳送距離： 0 ～ 1000M
7、抗雷擊耐受電壓： 1000V／CM×光纖長(CM)
8、報警值整定范圍： 0 ～ 3.00mA
9、報警輸出：泄漏電流超過整定值時，繼電器閉合，接點容量5A／220VAC
KDS-3 型主要技術參數見下表：
|
型 號 |
所配避雷器 |
|
額定電流 |
殘壓值 |
動作電流范圍 |
2ms方波 |
動作計數 |
||||||||||||
|
|
標稱放電 |
|
mA |
||||||||||||||||
|
|
|
(KV) |
|
|
(KA) |
|
(A) |
|
方法 |
||||||||||
|
|
電流(KA) |
|
(有效值) |
|
|
|
|
||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||
|
KDS-3A |
20 |
|
20 |
≤1.5 |
|
≥0.01 |
|
1500 |
|
10n |
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||
|
KDS-3B |
10 |
|
10 |
≤1.5 |
|
≥0.01 |
|
1000 |
|
10n |
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||
|
KDS-3C |
10 |
|
10 |
≤1.5 |
|
≥0.01 |
|
500 |
|
|
10n |
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||
|
|
|
|
|
|
KDS電流測量特性 |
|
|
|
|
||||||||||
|
型 號 |
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||
|
有效量程mA |
最大量程mA |
|
最小分度mA |
|
等級誤差 |
||||||||||||||
|
|
|
|
|||||||||||||||||
|
|
(峰值) |
|
|
|
|||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||
|
KDS-3A |
4.0 |
|
|
|
10 |
|
|
0.1 |
|
|
|
5.0 |
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||
|
KDS-3B |
1.0 |
|
|
|
3 |
|
|
0.04 |
|
|
5.0 |
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||
|
KDS-3C |
0.4 |
|
|
|
1 |
|
|
0.01 |
|
|
5.0 |
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||
|
|
|
KDS電流測量特性 |
|
|
|||||||||||||||
|
型 號 |
|
|
|
|
|
||||||||||||||
|
測量分辨率 |
測量誤差 |
有效量程mA |
最大量程(mA) |
測量周期 |
|||||||||||||||
|
|
|||||||||||||||||||
|
|
(mA) |
|
(峰值) |
|
(天) |
||||||||||||||
|
|
|
|
|
|
|
||||||||||||||
|
KDS-3A |
0.1 |
3% |
0.10—4.00 |
10 |
7 |
||||||||||||||
|
|
|
|
|
|
|
||||||||||||||
|
KDS-3B |
0.02 |
3% |
0.01—1.00 |
3 |
7 |
||||||||||||||
|
|
|
|
|
|
|
||||||||||||||
|
KDS-3C |
0.01 |
3% |
0.01—0.50 |
1 |
7 |
||||||||||||||
|
|
|
|
|
|
|
||||||||||||||
產品特征 Product Characteristics
1、保留了原有的雷擊計數器，現場指針式泄漏電流指示等功能。
2、由于采用光纖傳輸手段，實現了高電壓完全絕緣隔離的信號傳輸。
3、控制室可直接自動監測報警儀觀察每組避雷器的泄漏電流，并可向監控中心發送信號。
4、可以在自動監測報警儀上整定泄露電流超標報警值，一旦泄露電流異常變大，可及時報警。
5、可自動監測避雷器計數器的計數動作次數。
6、可對由于環境濕度大、避雷器表面泄漏而引起的電流增大進行智能化判別修正、將表面泄漏和內部泄漏區分出來。
7、大大減少了傳統監測器需要巡檢帶來的人工耗費及巡檢時工人需要爬上桿塔的工作負荷，克服了傳統避雷器動作記數器及監測器在線路上使用時不易或
無法觀察的先天缺陷。
8、可定期將監測到的避雷器泄漏電流值發送到電腦終端上，并可在120秒內將避雷器的動作計數值發送出去。從而使電力管理人員對避雷器的運行狀況有實時掌握, 對線路上雷區的分布有總體的了解。
2、由于采用光纖傳輸手段，實現了高電壓完全絕緣隔離的信號傳輸。
3、控制室可直接自動監測報警儀觀察每組避雷器的泄漏電流，并可向監控中心發送信號。
4、可以在自動監測報警儀上整定泄露電流超標報警值，一旦泄露電流異常變大，可及時報警。
5、可自動監測避雷器計數器的計數動作次數。
6、可對由于環境濕度大、避雷器表面泄漏而引起的電流增大進行智能化判別修正、將表面泄漏和內部泄漏區分出來。
7、大大減少了傳統監測器需要巡檢帶來的人工耗費及巡檢時工人需要爬上桿塔的工作負荷，克服了傳統避雷器動作記數器及監測器在線路上使用時不易或
無法觀察的先天缺陷。
8、可定期將監測到的避雷器泄漏電流值發送到電腦終端上，并可在120秒內將避雷器的動作計數值發送出去。從而使電力管理人員對避雷器的運行狀況有實時掌握, 對線路上雷區的分布有總體的了解。
產品配件 Product Parts
