參數

額定參數

—  交流電流輸出
     6相電流輸出時每相輸出（有效值）    0～30A    輸出精度   0.2級
     3相電流輸出時每相輸出（有效值）    0～60A
     6相并聯電流輸出（有效值）         0～180A
     相電流長時間允許工作值（有效值）   10A
     相電流最大輸出功率   450VA
     6相并聯電流最大輸出時最大輸出功率   1000VA
     6相并聯電流最大輸出時允許工作時間   10s
     頻率范圍（基波）   0～1000Hz
     諧波次數   0～20 次
—  直流電流輸出
     電流輸出   0～±10A / 每相   輸出精度   0.2級
     最大輸出負載電壓   20V
—  交流電壓輸出
     相電壓輸出（有效值）   0～120V    輸出精度   0.2級
     線電壓輸出（有效值）   0～240V
     相電壓 / 線電壓輸出功   80VA / 100VA
     頻率范圍（基波）   0～1000Hz
     諧波次數   0～20次
—  直流電壓輸出
     相電壓輸出幅值   0～±160V    輸出精度   0.2級
     線電壓輸出幅值   0～±320V
     相電壓/ 線電壓輸出功率   70VA / 140VA
—  開關量
     8路開關量輸入
     空接點     1～20mA，24V
     電位接點接入    “0”：0 ～ +6V； “1”：+11 V ～ +250 V
     4對開關量輸出    DC：220 V／0.2 A；AC：220 V／0.5 A
—  時間測量范圍
     0.1ms ～ 9999s ，    測量精度 ＜0.1mS

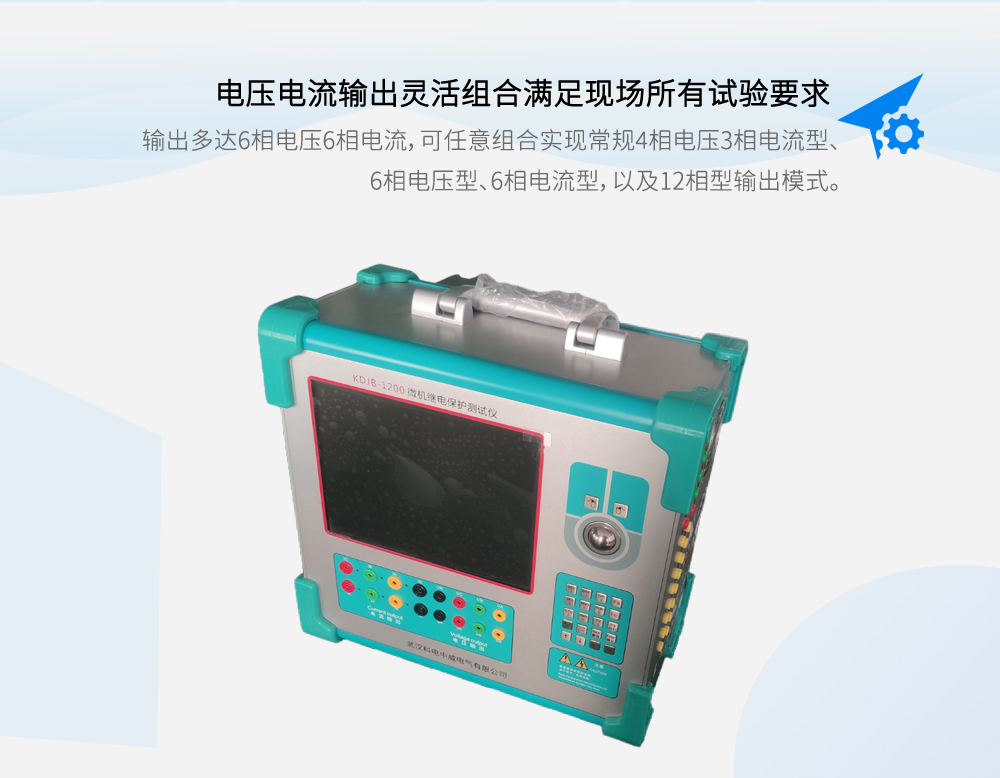

1、電壓電流輸出靈活組合   輸出達6相電壓6相電流，可任意組合實現常規4相電壓3相電流型、6相電壓型、6相電流型，以及12相型輸出模式，既可兼容傳統的各種試驗方式，也可方便地進行三相變壓器差動試驗和廠用電快切和備自投試驗。

2、操作方式   裝置直接外接筆記本電腦或臺式機進行操作，方便快捷，性能穩定。

3、新型高保真線性功放   輸出端一直堅持采用高保真、高可靠性模塊式線性功放，而非開關型功放，性能卓越。不會對試驗現場產生高、中頻干擾，而且保證了從大電流到微小電流全程都波形平滑精度優良。

4、高性能主機   輸出部分采用DSP控制，運算速度快，實時數字信號處理能力強，傳輸頻帶寬，控制高分辨率D/A轉換。輸出波形精度高，失真小線性好。采用了大量先進技術和精密元器件材料，并進行了專業化的結構設計，因而裝置體積小、重量輕、功能全、攜帶方便，開機即可工作，流動試驗非常方便。

5、軟件功能強大   可完成各種自動化程度高的大型復雜校驗工作，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。6相電流可方便進行三相差動保護測試。

6、具有獨立專用直流電源輸出  設有一路110V 及 220V專用可調直流電源輸出。

7、接口完整   裝置帶有USB通訊口，可與計算機及其它外部設備通信。

產品配件圖

                   附件圖集                                         電源線                                                連接線1                                          連接線2                                        連接線3

                連接線4                                               線包
