產品簡介 Product Introduction
KDMD-II密度繼電器全自動校驗儀（以下簡稱校驗儀），是一種全自動SF6氣體密度繼電器校驗儀器。該校驗儀采用嵌入式微處理器，能對各種氣體密度繼電器進行性能校驗，以及對SF6氣體任意環境溫度下的壓力進行標準換算的一種便攜式工具。主要用于SF6氣體產品的生產、維護與監測。特別適宜電力系統，為SF6電氣產品的生產、安全運行、預試和維護提供方便。
SF6電氣產品已廣泛應用在電力部門、工礦企業，促進了電力行業的快速發展。如何保證SF6電氣產品的可靠安全運行已成為電力部門的重要任務之一。SF6氣體密度繼電器是SF6電氣開關的關鍵元件之一，它用來檢測SF6電氣設備本體中SF6氣體密度的變化，它的性能好壞直接影響到SF6電氣設備的可靠安全運行。
安裝于現場的SF6氣體密度繼電器因不經常動作，經過一段時期后常出現動作不靈活或觸點接觸不良的現象，有的還會出現溫度補償性能變差，當環境溫度變化時容易導致SF6氣體密度繼電器誤動作。因此原電力部制定了DL／T596—1996《電力設備預防性試驗規程》。該試驗規程規定：各SF6電氣開關使用單位應定期對SF6氣體密度繼電器進行校驗。從實際運行情況來看，對現場的SF6氣體密度繼電器進行定期校驗是防患于未然，保障電力設備安全可靠運行的必要手段之一。
在密封容器中，一定溫度下的SF6氣體壓力可代表SF6氣體密度。為了能夠統一，習慣上常把20℃時SF6氣體的壓力作為其對應密度的代表值。所以，SF6氣體密度繼電器均以20℃時SF6氣體的壓力作為標度值。在現場校驗時，不同的環境溫度下，測量到的壓力值都要換算到其對應20℃時的標準壓力值，從而判斷該SF6氣體密度繼電器的性能。SF6氣體密度繼電器校驗儀對這個過程是自動完成的，既準確，又靈活方便。

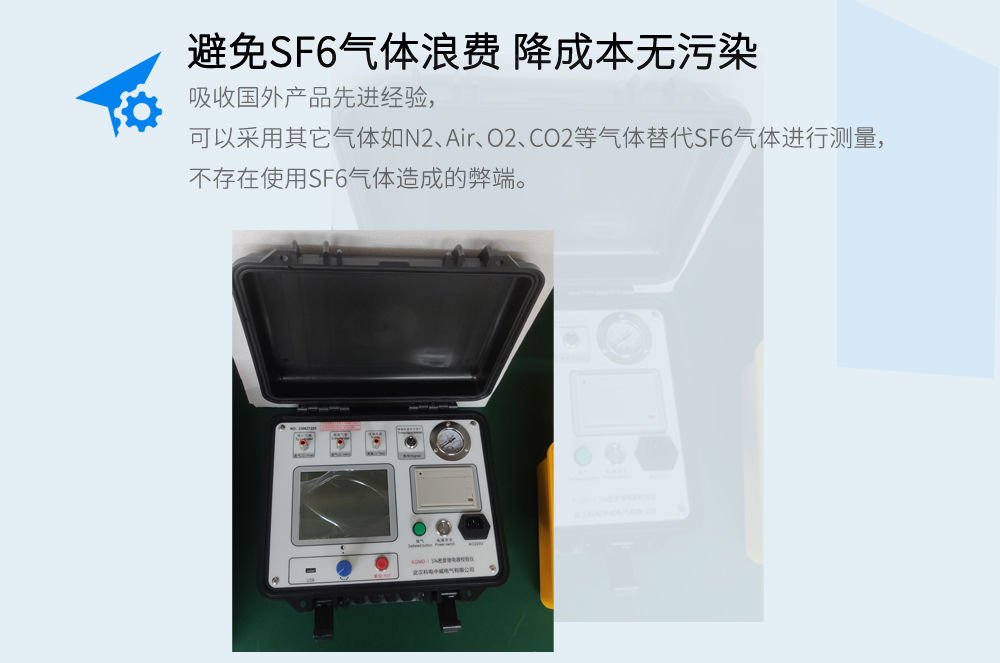

此系列SF6氣體密度繼電器校驗儀吸收國外產品先進經驗，可以采用其它氣體如N2、Air、O2、CO2等氣體替代SF6氣體進行測量，不存在使用SF6氣體造成的弊端如：SF6分解產物有劇毒、SF6氣體不環保、SF6氣體成本較高。
SF6電氣產品已廣泛應用在電力部門、工礦企業，促進了電力行業的快速發展。如何保證SF6電氣產品的可靠安全運行已成為電力部門的重要任務之一。SF6氣體密度繼電器是SF6電氣開關的關鍵元件之一，它用來檢測SF6電氣設備本體中SF6氣體密度的變化，它的性能好壞直接影響到SF6電氣設備的可靠安全運行。
安裝于現場的SF6氣體密度繼電器因不經常動作，經過一段時期后常出現動作不靈活或觸點接觸不良的現象，有的還會出現溫度補償性能變差，當環境溫度變化時容易導致SF6氣體密度繼電器誤動作。因此原電力部制定了DL／T596—1996《電力設備預防性試驗規程》。該試驗規程規定：各SF6電氣開關使用單位應定期對SF6氣體密度繼電器進行校驗。從實際運行情況來看，對現場的SF6氣體密度繼電器進行定期校驗是防患于未然，保障電力設備安全可靠運行的必要手段之一。
在密封容器中，一定溫度下的SF6氣體壓力可代表SF6氣體密度。為了能夠統一，習慣上常把20℃時SF6氣體的壓力作為其對應密度的代表值。所以，SF6氣體密度繼電器均以20℃時SF6氣體的壓力作為標度值。在現場校驗時，不同的環境溫度下，測量到的壓力值都要換算到其對應20℃時的標準壓力值，從而判斷該SF6氣體密度繼電器的性能。SF6氣體密度繼電器校驗儀對這個過程是自動完成的，既準確，又靈活方便。
此系列SF6氣體密度繼電器校驗儀吸收國外產品先進經驗，可以采用其它氣體如N2、Air、O2、CO2等氣體替代SF6氣體進行測量，不存在使用SF6氣體造成的弊端如：SF6分解產物有劇毒、SF6氣體不環保、SF6氣體成本較高。
產品參數 Product Parameters
※ 工作電源：交直流兩用，內置充電電池，可連續工作數小時，AC220V±10%，50Hz。
※ 精 度：0.25級（可以根據用戶要求定制）。
※ 顯示方式：7寸真彩液晶顯示。
※ 打印方式：針式微打。
※ 測量壓力范圍：0～1.0Mpa
※ 校驗壓力范圍：20℃時標準壓力0～0.9Mpa。
※ 測量溫度范圍：－50℃～+100℃。
※ 系統溫度儀：-50℃～100℃
※ 外形尺寸：258×240×88
※ 儀器重量：約2.5Kg。
※ 壓力分辨率：0.0001MPa
※ 溫度分辨率：0.1℃ 5.6
※ 存儲容量： 50～100條
※ 通信接口： USB2.0，支持數據分析軟件
產品特征 Product Characteristics

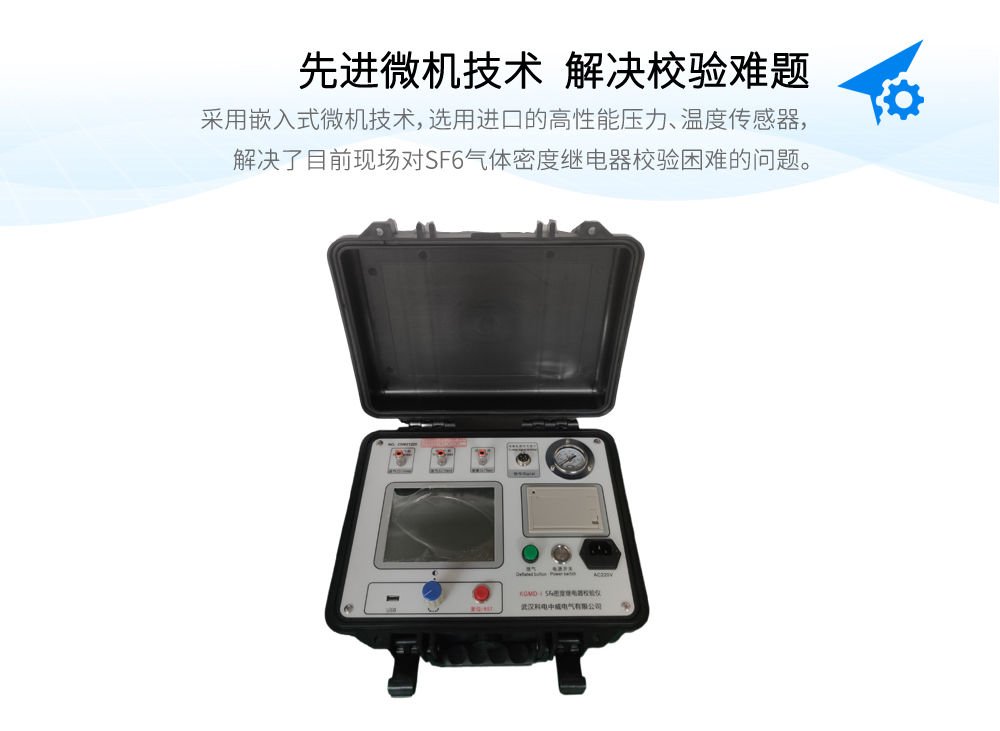

校驗儀吸收國內同類產品先進經驗，運用了先進且精確的SF6氣體壓力和溫度之間關系的數學模型，根據現場測試需要而設計的一種SF6氣體密度繼電器校驗設備。采用嵌入式微機技術，選用進口的高性能壓力、溫度傳感器，解決了目前現場對SF6氣體密度繼電器校驗困難的問題。該校驗儀同時采樣被測繼電器動作時的氣體壓力和溫度，并自動換算成20℃時的標準壓力值，從而完成了壓力、溫度的動態自動補償。因此該校驗儀無需傳統實驗方法所用的恒溫室，而且避免了大量的SF6氣體的浪費。具有以下顯著特點：

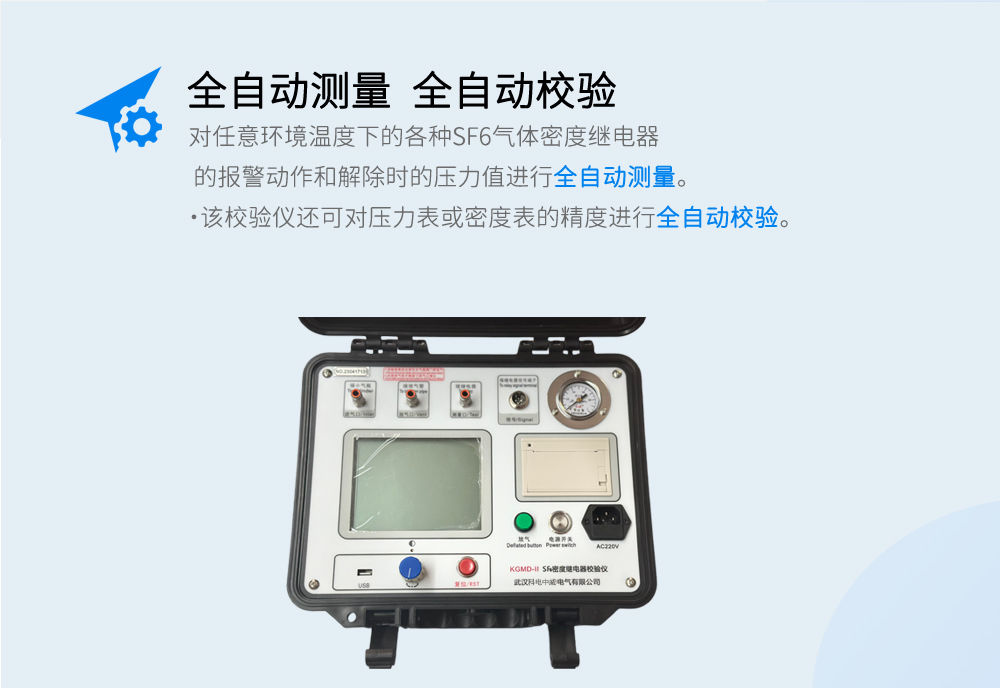

※ 全自動對密度繼電器和壓力表進行校驗。
※ 結構緊湊，體積小，重量輕，便于攜帶。
※ 機電一體化程度高，技術先進、性能可靠。
※ 大屏幕彩色液晶，WINDOWS菜單，直觀、簡便。
※ 采用的電源具有UPS功能，適合野外作業。
※ 配有微型打印機，隨時打印測試結果。
※ 密封性能好，校驗過程中不浪費SF6氣體。

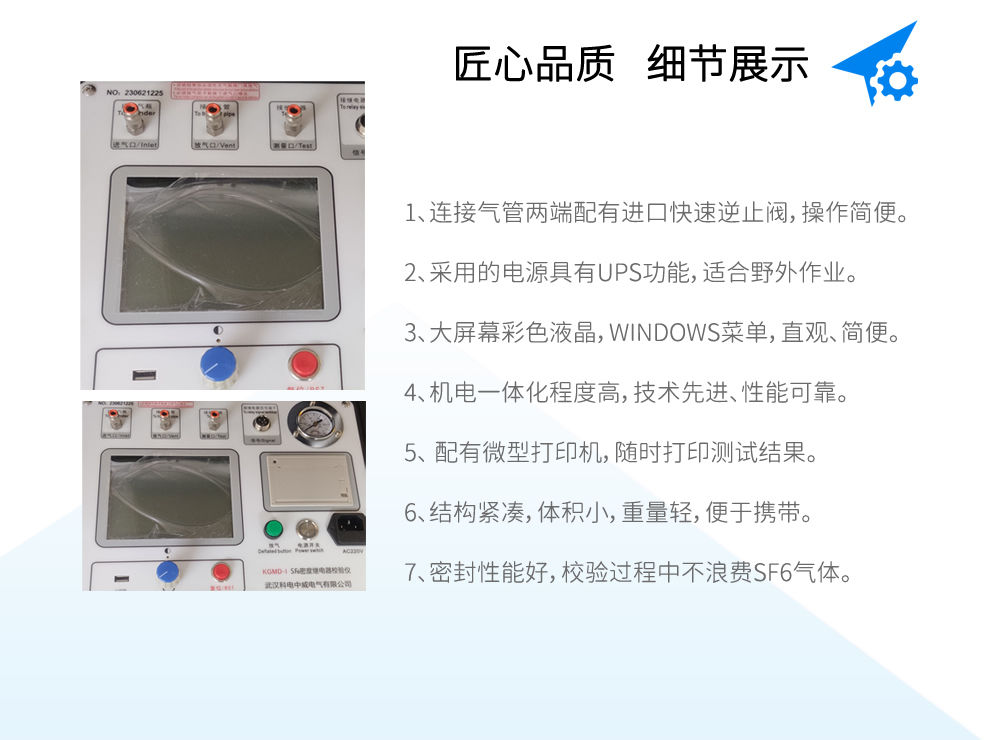

※ 連接氣管兩端配有進口快速逆止閥，操作簡便又防止管路進入水份和空氣。大多數密度繼電器無須拆卸即可直接進行校驗。
※ 采樣點加有智能電壓保護器，采樣點鱷魚夾誤接220V電壓也不會損壞校驗儀，使用更安全。
產品配件 Product Parts
產品別稱：SF6密度繼電器校驗儀、密度繼電器校驗儀、全自動密度繼電器測試儀、全自動SF6密度繼電器測試儀
