產品簡介 Product Introduction
避雷器是電力系統中重要的電力設備之一。它的作用是當系統中出現危機設備（如發電機、變壓器、互感器等）的各種類型的過壓時，限制過電壓使之低于一定幅值，以保證電力設備的安全運行。
避雷器的試驗分為直流泄漏電流試驗和交流泄漏電流試驗。
避雷器直流泄露電流的測試主要是針對10kV及以下避雷器的試驗，通過測量U1mA和0.75U1mA下的電流來判斷避雷器的優劣程度。
KDYZ-3016氧化鋅避雷器帶電測試儀是進行避雷器交流泄漏試驗的專用設備。避雷器交流泄漏試驗主要是測量避雷器在工頻電壓下的全電流、容性電流、阻性電流等參數，通過這些參數來衡量氧化鋅避雷器的運行狀況。


產品參數 Product Parameters
1、高壓同步采集器
a、檢測電壓范圍（峰值）：0.4 ~ 500kV
b、發射功率：20dB；
c、頻譜帶寬：40~10kHz
d、電源電壓：DC 8.4V
2、PT同步采集器
a、檢測電壓范圍（峰值）：0.4 ~ 250V
b、發射功率：30dB；
c、頻譜帶寬：40~10kHz
d、電源電壓：DC 8.4V
3、接收主機
a、泄漏電流測量范圍（峰值）：10uA ~ 10.0mA；
b、泄漏電流測量精度：5%±1個字；
c、泄漏電流最小分辨率：1uA；
d、測量參數及功能：
4、功能：
泄漏電流全電流實時波形、系統電壓實時波形；
泄漏電流全電流、阻性電流、容性電流的矢量圖；
測量參數：
泄漏電流全電流有效值、阻性電流有效值及容性電流有效值；
泄漏電流3次諧波、5次諧波、7次諧波及9次諧波；
系統電壓與泄漏電流間相位角；
5、電壓基準信號取樣方式：
無PT方式（高壓直接采樣）、諧波方式、PT無線方式及PT有線方式四種。
6、打印機類型：微型嵌入式打印機。
7、溫度測量精度：0.1℃。
8、顯示器：5.7寸TFT， 65535色真彩屏
9、數據存儲：1000 組
10、工作電源：
內部電源：
a、DC 8.4V 鋰聚合物電池；
充電時間：2~3小時；
工作時間：6小時以上；
b、外部電源：
輸入：AC100V~240V，50/60Hz
輸出：DC8.4V，3A

產品特征 Product Characteristics
1、本產品可通過三維向量圖直觀反映氧化鋅避雷器的運行狀況。本產品通過軟件集成的優劣判斷程序直接展現全電流、阻性電流及容性電流的關系，直觀反應運行中氧化鋅避雷器的性能；
2、數據測量準確可靠。可直接觀測系統電壓與泄漏電流的波形。通過對系統電壓多次諧波的直接采樣，有效去除了系統電壓諧波對泄漏電流的影響，使泄漏電流的測量值更準確；
3、先進的人機界面及便捷的數據管理。采用5.7寸640*480 TFT 觸摸屏，使操作者更加得心應手，通過中、英文觸控輸入可實現對避雷器的站級、線路級乃至避雷器本身的數據管理，同時也可將測量數據現場打印；
4、接收主機便攜式設計，方便工作人員攜帶和使用。

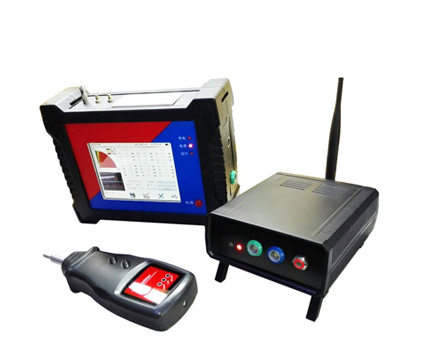

產品配件 Product Parts

產品配件




      PT同步信號發射器                                      高壓同步信號發射器                     便攜式接收主機
