產品簡介 Product Introduction

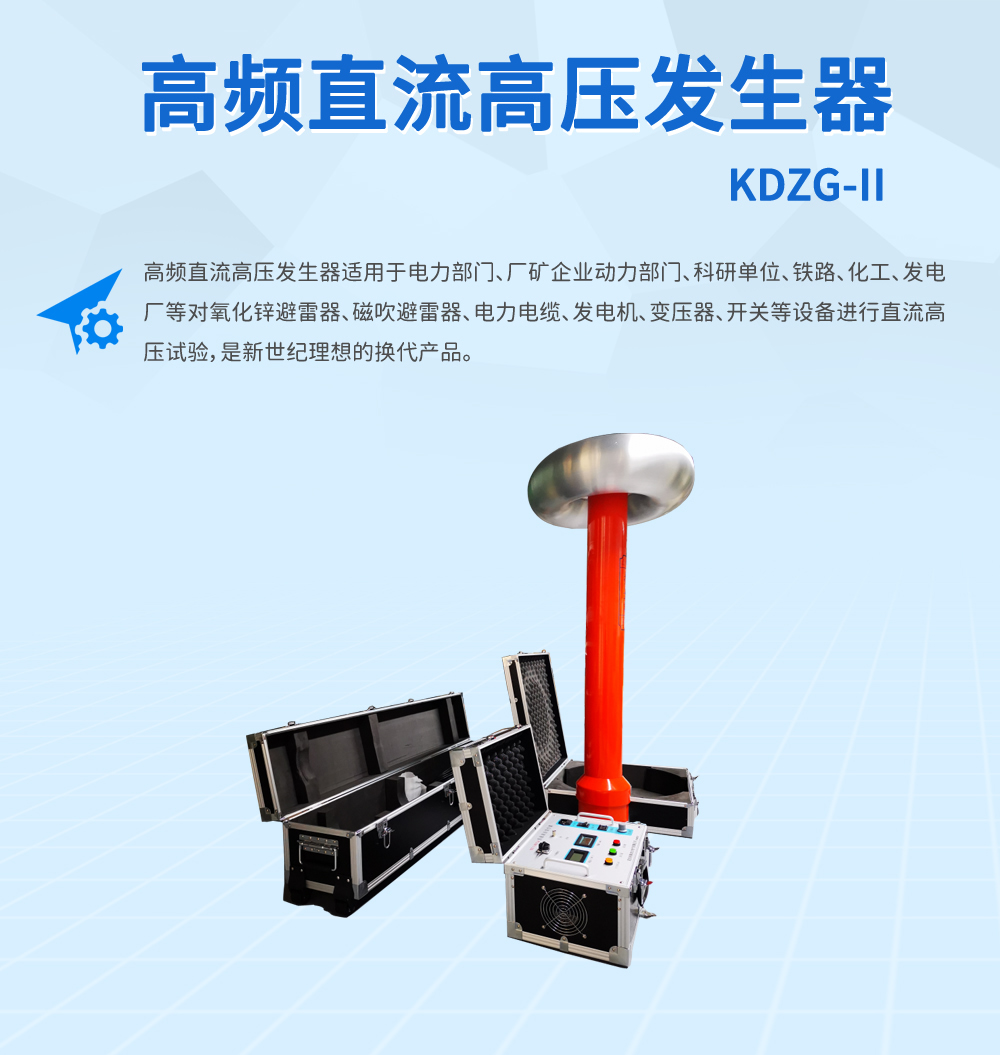

KDZG-II高頻直流高壓發生器是根據中國行業標準ZBF 24003-90《便攜式直流高壓發生器通用技術條件》的要求，新研究、設計、制造的，是新時代的科技產品——便攜式直流高壓發生器，是適用于電力部門、廠礦企業動力部門、科研單位、鐵路、化工、發電廠等對氧化鋅避雷器、磁吹避雷器、電力電纜、發電機、變壓器、開關等設備進行直流高壓試驗，是新世紀理想的換代產品。
KDZG-II高頻直流高壓發生器采用高頻倍壓電路，率先應用最新的PWM高頻脈寬調制技術，閉環調整，采用了電壓大反饋，使電壓穩定度大幅度提高。使用性能卓越的大功率IGBT器件及其驅動技術，并根據電磁兼容性理論，采用特殊屏蔽、隔離和接地等措施。使直流高壓發生器實現了高品質、便攜式，并能承受額定電壓放電而不損壞。
KDZG-II高頻直流高壓發生器主要部件選用美國、德國、日本等國先進技術的元器件，使儀器更可靠、更穩定，倍壓筒體用德國技術研制生產，高頻變壓器經有關專家特殊設計、體積小，容量大，過載能力強，便于現場作業試驗。展望未來，企業將繼續積極開拓市場。以質量和信譽為生命，不斷提高科技水平，研制出尖端的優質產品，以滿足用戶的需要，努力開拓，再鑄新世紀的輝煌。
產品參數 Product Parameters
1、一體機
|
規格 技術參數 |
40/3 | 60/2 | 60/3 | 60/5 | 80/2 | 100/2 | 120/2 | 120/5 |
| 額定電壓（KV） | 40 | 60 | 60 | 60 | 80 | 100 | 120 | 120 |
| 額定電流（mA） | 3 | 2 | 3 | 5 | 2 | 2 | 2 | 5 |
| 額定功率（W） | 120 | 120 | 180 | 300 | 160 | 200 | 240 | 600 |
| 機箱重量 | 7 | 2 | 2 | 4.5 | 2 | 3 | 3 | 4.5 |
| 倍壓重量 | 一體 | 2.5 | 3 | 3.8 | 2.5 | 4 | 4 | 4.5 |
| 倍壓高度 | 一體 | 400 | 400 | 500 | 400 | 500 | 500 | 500 |
| 電壓測量精度 | 數顯表±（1.0%讀數±2個字） | |||||||
| 電流測量精度 | 數顯表±（1.0%讀數±2個字） | |||||||
| 波紋系數 | ≤1% | |||||||
| 電壓穩定度 | 隨機波動，電源電壓變化±10%時≤1% | |||||||
| 過載能力 |
空載電壓可超出額定電壓10%使用十分鐘 最大充電電流為1.5倍額定電流 |
|||||||
| 電源 | 單相交流50Hz 220V±10% | |||||||
| 工作方式 | 間斷使用 | |||||||
| 一次連續時間最長為15分鐘 | ||||||||
| 工作環境 | 溫度：-10～40℃ | |||||||
| 相對濕度：室溫為25℃時不大于85%（無凝露） | ||||||||
| 海拔高度：1500米以下 | ||||||||
|
帶 電 容 負荷能力 |
被試品電容量無限制 | |||||||
| 可用1.5倍的額定電流充電 | ||||||||
| 結構特點 | 環氧玻璃鋼電氣絕緣倍壓筒 | |||||||
| 空氣絕緣、無泄漏之慮 | ||||||||
| 操作箱特點 | 高精度0.75UDC1mA單觸按鈕（精度≤1.0%）最適合氧化鋅避雷器試驗 | |||||||
| 過壓保護采用撥置，一目了然 | ||||||||
| 機箱倍壓放置一個鋁合金箱，整機一手可提 | ||||||||
2、分體機
|
規格 技術參數 |
200/2 | 200/5 | 250/3 | 300/2 | 300/5 | 400/3 | 400/5 | 其它等級 |
| 額定電壓（KV） | 200 | 200 | 250 | 300 | 300 | 400 | 400 | 500～1000KV等合同定 做 |
| 額定電流（mA） | 2 | 5 | 3 | 2 | 5 | 3 | 5 | |
| 額定功率（W） | 400 | 1000 | 750 | 600 | 1500 | 1200 | 2000 | |
| 機箱重量 | 4.5 | 4.5 | 4.5 | 5.5 | 5.5 | 5.5 | 5.8 | |
| 倍壓重量 | 7.9 | 8.3 | 9 | 11 | 11.5 | 38 | 45 | |
| 倍壓高度 | 965 | 965 | 1030 | 1250 | 1250 | 1900 | 1900 | |
| 電壓測量精度 | 數顯表±（1.0%讀數±2個字） | |||||||
| 電流測量精度 | 數顯表±（1.0%讀數±2個字） | |||||||
| 波紋系數 | ≤1% | |||||||
| 電壓穩定度 | 隨機波動，電源電壓變化±10%時≤1% | |||||||
| 過載能力 |
空載電壓可超出額定電壓10%使用十分鐘 最大充電電流為1.5倍額定電流 |
|||||||
| 電源 | 單相交流50Hz 220V±10% | |||||||
| 工作方式 | 間斷使用 | |||||||
| 一次連續時間最長為30分鐘 | ||||||||
| 工作環境 | 溫度：-10～40℃ | |||||||
| 相對濕度：室溫為25℃時不大于85%（無凝露） | ||||||||
| 海拔高度：1500米以下 | ||||||||
|
帶 電 容 負荷能力 |
被試品電容量無限制 | |||||||
| 可用1.5倍的額定電流充電 | ||||||||
| 結構特點 | 環氧玻璃鋼電氣絕緣倍壓筒 | |||||||
| 空氣絕緣、無泄漏之慮 | ||||||||
| 操作箱特點 | 高精度0.75UDC1mA單觸按鈕（精度≤1.0%）最適合氧化鋅避雷器試驗 | |||||||
| 過壓保護采用撥置，一目了然 | ||||||||
| 控制箱小，方便現場 | ||||||||
產品特征 Product Characteristics

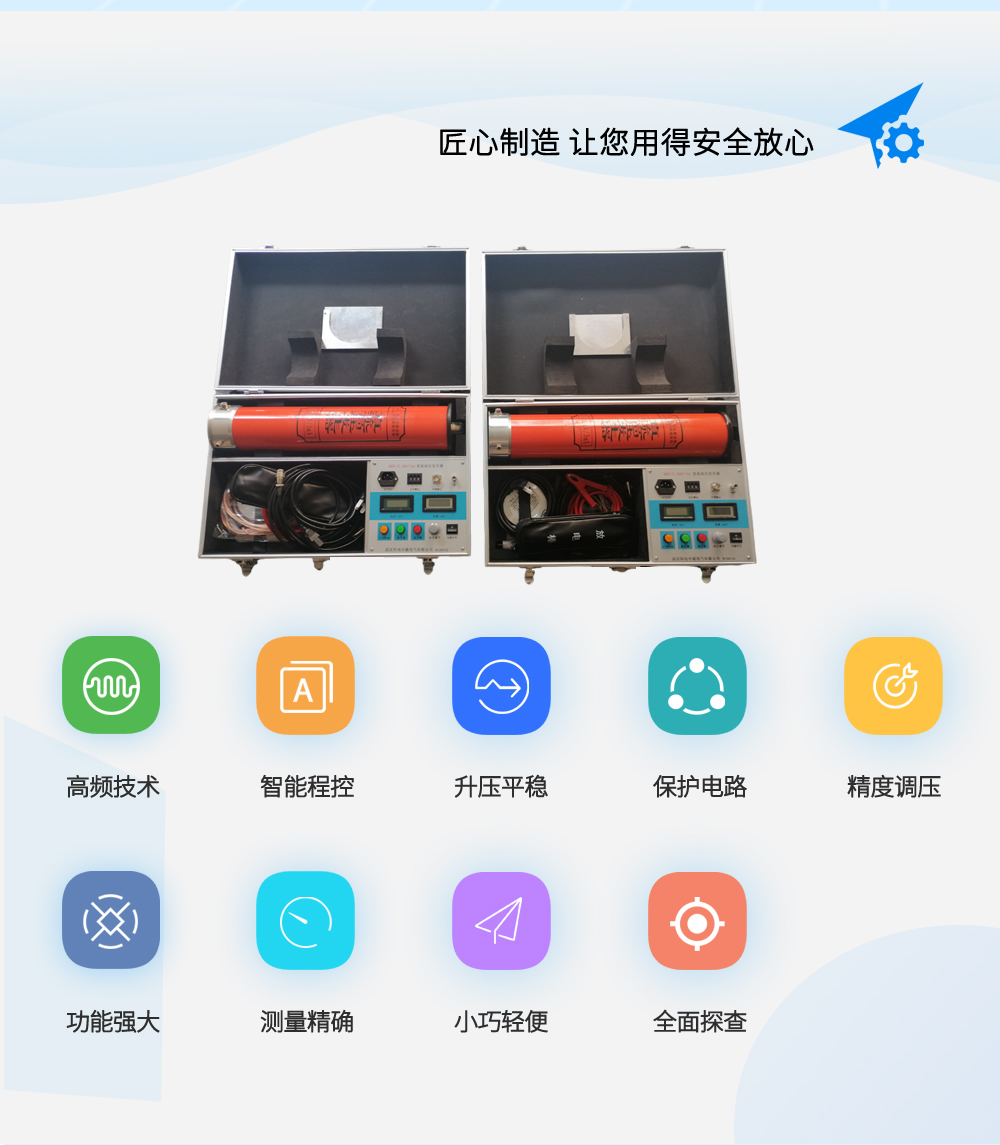

1、體積更小、重量更輕、更美觀、更可靠、操作簡便、功能齊全，便于野外使用，是新世紀理想的可靠產品。

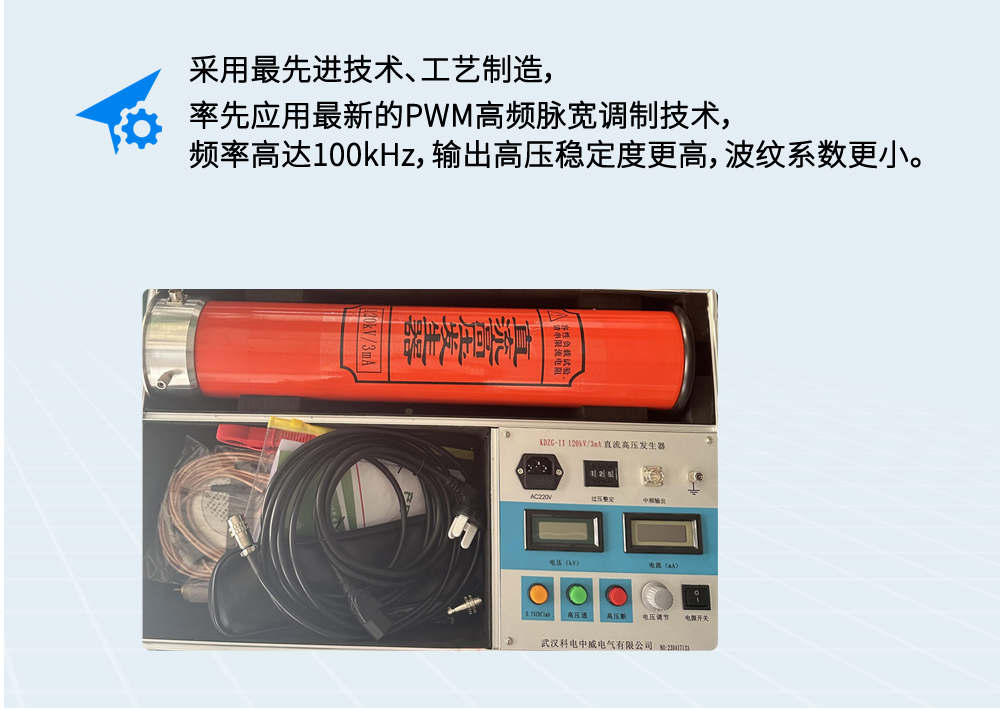

2、采用最先進技術、工藝制造，率先應用最新的PWM高頻脈寬調制技術、脈沖串邏輯陣列調制，采用大功率IGBT器件，利用高頻技術提高頻率，頻率高達100kHz，從而使輸出高壓穩定度更高，波紋系數更小。
3、按免維修設計，主要部件均選用美、德、日等國進口先進技術的元器件，經久耐用，不怕連續對地直接短路放電。
4、精度高、測量準確。電壓、電流表均為數字顯示，電壓分辨率為0.1kV，電流分辨率為0.1uA，控制箱上電壓表直接顯示加在負載試品上的電壓值，使用時無需外加分壓器，接線簡單。儀器具有高、低壓端測量泄漏電流，高壓端采用圓形屏蔽數字表顯示，不怕放電沖擊，抗干擾性能好，適合現場使用。
5、電壓調節穩定度高，全量程平滑調壓，輸出電壓調節采用進口單個多圈電位器，升壓過程平穩，調節精度高，并設計有粗調和細調功能。電壓調節精度優于0.1%，電壓、電流測量誤差小于1.0%，脈動因數優于0.5%。
6、負極性輸出、零啟動、連續可調、有過電壓、過電流、回零、接地保護、特有斷線保護等各種保護功能。自動保護電路功能強，保護完善可靠，使操作安全，各種技術指標均優于行業標準及優于同類產品。

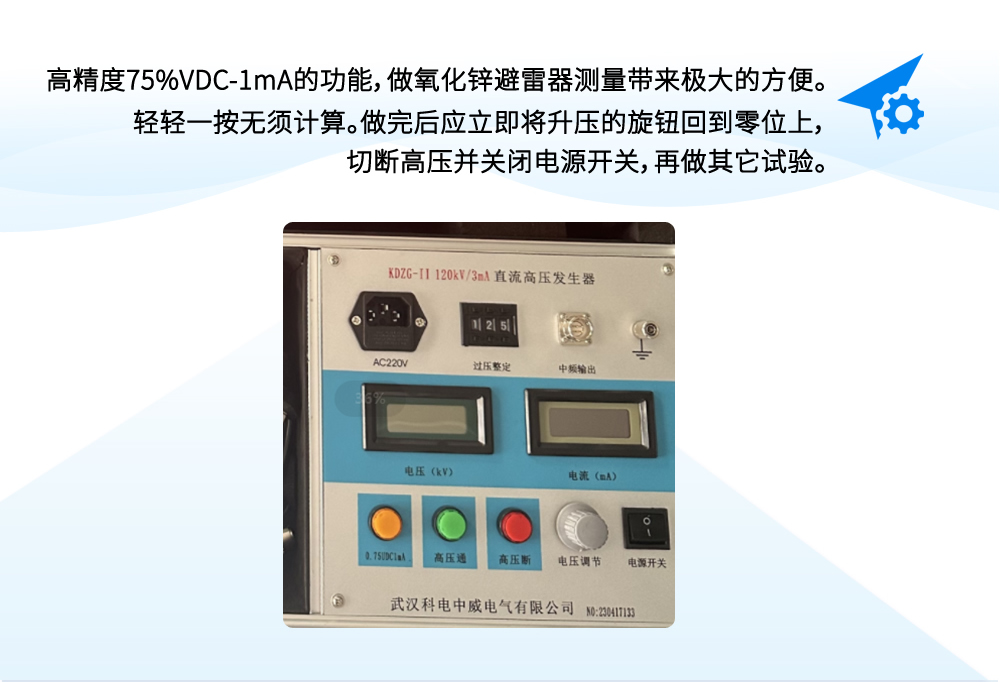

7、增設了高精度75%VDC-1mA的功能，做氧化鋅避雷器測量帶來極大的方便。輕輕一按無須計算。本儀器控制箱上有75%的電壓功能鍵，在做避雷器試驗時，當電流升到1000uA時、就打開0.75的按鈕，這時電壓表、電流表所顯示的值就是75%的數據，做完后應立即將升壓的旋鈕回到零位上，同時將細調電壓旋鈕回到零位上，并應立即按綠色按鈕，切斷高壓并關閉電源開關。再做其它的試驗。
8、方便的過電壓整定設置功能，采用了數字撥盤開關，能將整定電壓值直觀顯示，使你操作更隨意，顯示數值單位為kV。
9、倍壓筒可分節結構，現場使用，靈活方便，一機多用，經濟實惠。
10、底部設有三只內藏式支撐腳，增加了倍壓筒的穩定性。
產品配件 Product Parts
產品配件
主機 倍壓桶 放電棒 連接線 連接線1
接地線 微安表
