產品簡介 Product Introduction

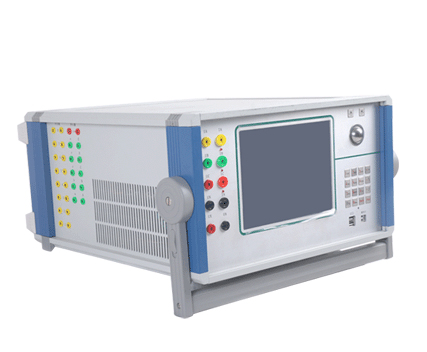

KDJB-802微機繼電保護測試儀(三相、精度0.2、工控機)參照了原電力部頒發的《微機繼電保護試驗裝置技術條件》的基礎上，認真總結前幾代產品的開發、生產經驗，并采用現代最新數字技術、高精密電子器件、微機系統及新線路、新結構研制而出。可獨立完成微機保護、繼電保護、勵磁、計量、故障錄波等專業領域內的裝置測試，廣泛應用于電力、石化、冶金、鐵路、航空、軍事等行業的科研、生產和電氣試驗現場。
產品參數 Product Parameters
|
交流電流輸出 |
相電流輸出 |
0～40A |
輸出精度：0.2級 |
|
三相并聯電流輸出 |
0～120A |
||
|
相電流長時間允許工作值 |
10A |
||
|
相電流最大輸出功率 |
420VA |
||
|
三相并聯電流最大輸出時最大輸出功率 |
900VA |
||
|
三并電流最大輸出時允許工作時間 |
10s |
||
|
頻率范圍 |
20～1000Hz |
||
|
諧波次數(基波) |
1～20次 |
||
|
直流電流輸出 |
電流輸出 |
0～±10A/每相，0～±30A/三并 |
輸出精度：0.5級 |
|
最大輸出負載電壓 |
20V |
||
|
交流電壓輸出 |
相電壓輸出 |
0～120V |
輸出精度：0.2級 |
|
線電壓輸出 |
0～240V |
||
|
相電壓/線電壓輸出功率 |
80VA/100VA |
||
|
頻率范圍 |
20～1000Hz |
||
|
諧波次數(基波) |
1～20次 |
||
|
直流電壓輸出 |
相電壓輸出幅值 |
0～±160V |
輸出精度：0.5級 |
|
線電壓輸出幅值 |
0～±320V |
||
|
相電壓/線電壓輸出功率 |
70VA/140VA |
||
|
開關量輸入 |
通 道 數 |
10路 |
|
|
輸入方式 |
空接點：1～20mA，24V |
||
|
開關量輸出 |
通 道 數 |
8對 |
|
|
輸出方式 |
DC：220V/0.2A；AC：220V/0.5A |
||
|
時間測量 |
0.1ms～9999s |
測量精度：0.1ms |
|
|
尺 寸 |
400×300×180mm3 |
||
|
重 量 |
18kg |
||
|
電 源 |
AC 220V±10% 50Hz±10% 10A |
||
|
環境溫度 |
－10℃～＋50℃ |
||
產品特征 Product Characteristics
1、標準的4相電壓3相電流輸出。具有4相電壓3相電流輸出，可方便地進行各種組合輸出進行各種類型保護試驗。每相電壓可輸出120V，電流三并可輸出120A，第4相電壓Ux為多功能電壓項，可設為4種3U0或檢同期電壓，或任意某一電壓值的情況輸出。
2、單機操作方便。單機由方便靈活的旋轉鼠標通過大屏幕液晶顯示屏進行操作，全部中文顯示。可完成現場大多數試驗檢定工作，可對各種繼電器及微機保護進行檢定，并可模擬各種復雜的瞬時性、永久性、轉換性故障進行整組試驗。開機即可使用，操作方便快捷。
3、雙操作方式。聯接電腦運行 通過Windows平臺上的全套中文操作軟件，可進行各種大型復雜及自動化程度更高的校驗工作，可方便地測試及掃描各種保護定值，可實時存貯測試數據，顯示矢量圖，繪制故障波形，聯機打印報表等。
4、軟件功能強大。可完成各種自動化程度高的大型復雜校驗工作，如三相差動試驗、廠用電快切、備自投試驗、線路保護檢同期重合閘等，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。
5、開關量接點豐富。10路接點輸入和8對空接點輸出。輸入接點為空接點和0～250V電位接點兼容，可智能自動識別。輸入、輸出接點可根據用戶需要擴展。
6、大屏幕LCD顯示屏。本機采用800×600點陣大屏幕高分辨率圖形液晶顯示屏，全部操作過程均在顯示屏上設定，操作界面和試驗結果均漢化顯示，顯示直觀清晰。
7、自我保護。采用合理設計的散熱結構，并具有可靠完善的多種保護措施及電源軟啟動，和一定的故障自診斷及閉鎖功能。
8、具有獨立專用直流電源輸出。裝置設有一路110V及220V專用可調直流電源輸出。
9、性價比高。屬于跨專業聯合設計產品，綜合了多專業的先進科技成果。兼具大型測試儀的性能，和小型測試儀的價位，具有很高的性能價格比。
產品配件 Product Parts
產品配件圖
附件圖集 電源線 連接線1 連接線2 連接線3
連接線4 線包
