產品簡介 Product Introduction

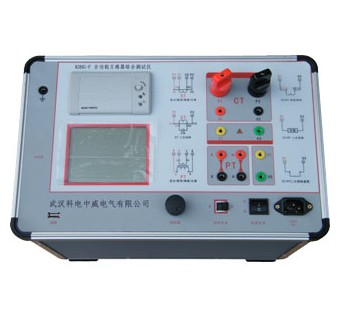

KDHG-F 全功能互感器特性綜合測試儀主要用于保護類CT和PT的現場檢測。測試項目主要包括：勵磁特性、變比、極性、退磁、5%和10%的誤差曲線、角差和比差、二次回路檢查、工頻交流耐壓和二次負荷等。采用液晶顯示器；自帶微型打印機，支持現場打印；支持U盤轉存數據，操作簡單方便。
產品參數 Product Parameters
| 項 目 | 參 數 | |
| 工作電源 | AC220V±10% 、50Hz | |
| 設備輸出 | 0～2500V（0-20A） | |
| 輸出電流 | 0～600A（0-5V） | |
|
二次繞組 電阻測量 |
范圍 | 0.1～300Ω |
| 精度 | 0.5%±1mΩ | |
|
二次實際 負荷測量 |
范圍 | 5～300VA |
| 精度 | ≤0.5% | |
|
CT/PT 角差測量 |
精度 | ±4min |
| 分辨率 | 0.1min | |
|
CT/PT 比差測量 |
精度 | ≤0.05% |
| 分辨率 | 0.1 | |
|
CT 變比測量 |
范圍 | 5-25000A/5A(5000A/1A) |
| 精度 | ≤0.5% | |
|
PT 變比測量 |
范圍 | 1-10000 |
| 精度 | ≤0.5% | |
| 工作環境 | 溫度：－10℃ ～ 40℃，濕度：≤90%，海拔高度：≤1000m | |
| 尺寸 | 380mm × 240mm × 260mm | |
| 重量 | ≤22Kg | |
產品特征 Product Characteristics
1、支持檢測CT和PT。
2、滿足 GB1207、GB1208等規程要求。
3、無需外接其它輔助設備，單機即可完成所有檢測項目。
4、自帶微型快速打印機、可直接現場打印測試結果。
5、采用智能控制器，操作簡單。
6、大屏幕液晶，圖形化顯示接口。
7、按規程自動給出CT/PT（勵磁）拐點值。
8、自動給出5%和10%誤差曲線。
9、可保存3000組測試資料，掉電后不丟失。
10、支持U盤轉存資料，可以通過標準的PC進行讀取，并生成檢測報告。
11、小巧輕便≤22Kg，非常利于現場測試。
產品功能：
2、滿足 GB1207、GB1208等規程要求。
3、無需外接其它輔助設備，單機即可完成所有檢測項目。
4、自帶微型快速打印機、可直接現場打印測試結果。
5、采用智能控制器，操作簡單。
6、大屏幕液晶，圖形化顯示接口。
7、按規程自動給出CT/PT（勵磁）拐點值。
8、自動給出5%和10%誤差曲線。
9、可保存3000組測試資料，掉電后不丟失。
10、支持U盤轉存資料，可以通過標準的PC進行讀取，并生成檢測報告。
11、小巧輕便≤22Kg，非常利于現場測試。
產品功能：
| CT（保護類、計量類） | PT |
| 伏安特性（勵磁特性）曲線 | 伏安特性（勵磁特性）曲線 |
| 自動給出拐點值 | 自動給出拐點值 |
| 自動給出5%和10%的誤差曲線 | 變比測量 |
| 變比測量 | 極性判斷 |
| 比差測量 | 比差測量 |
| 角差測量 | 角差測量 |
| 極性判斷 | 交流耐壓測試 |
| 一次通流測試 | 二次負荷測試 |
| 交流耐壓測試 | 二次繞組測試 |
| 二次負荷測試 | 鐵心自動退磁 |
| 二次繞組測試 | |
| 鐵心自動退磁 |
產品配件 Product Parts
產品配件
電源線 配件 光盤、保險管 接地線 連接線1
連接線2 連接線3 連接線4
