產品簡介 Product Introduction
KDXZ變電站變頻串聯諧振試驗裝置主要針對220kV及以下變電站一次電氣設備交流耐壓試驗設計制造。可按規程要求滿足變壓器、GIS系統、SF6開關、電纜、套管等容性設備交流耐壓試驗。變電站變頻串聯諧振試驗裝置既可滿足高電壓、小電流的設備試驗條件要求，又可滿足低電壓、大電流的設備試驗條件要求，具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力承裝、修試工程單位理想的耐壓設備。

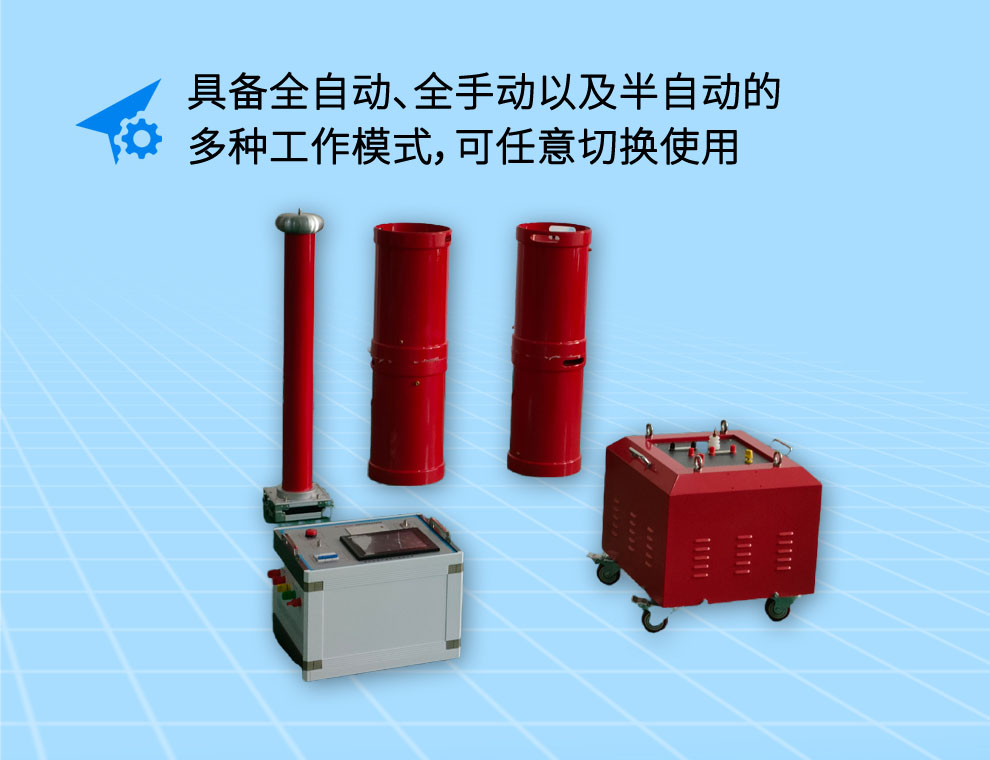

KDXZ變電站變頻串聯諧振試驗裝置主要由變頻控制電源、激勵變壓器、電抗器、電容分壓器組成。其中變頻控制電源采用進口專用的SPWM數字式波形發生芯片，頻率分辨率為16位，在20～300Hz時頻率細度可達0.1Hz，同時采用了正交非同步固定式載波調制方式，確保在整個頻率區間內輸出波形良好；功率部分采用了先進的IPM模塊，確保儀器穩定和安全。
KDXZ變電站變頻串聯諧振試驗裝置主要由變頻控制電源、激勵變壓器、電抗器、電容分壓器組成。其中變頻控制電源采用進口專用的SPWM數字式波形發生芯片，頻率分辨率為16位，在20～300Hz時頻率細度可達0.1Hz，同時采用了正交非同步固定式載波調制方式，確保在整個頻率區間內輸出波形良好；功率部分采用了先進的IPM模塊，確保儀器穩定和安全。
產品參數 Product Parameters
| 額度輸出電壓 | 0～1000kV及其以下 |
| 輸出頻率 | 30～300Hz |
| 諧振電壓波形 | 純正弦波，波形畸變率≤1.0% |
| 工作制 | 滿功率連續工作時間60min |
| 品質因素 | 30～90 |
| 頻率調節靈敏度 | 0.1Hz |
| 不穩定度 | ＜0.05% |
| 工作電源 | 單項220V或三相380V±10% |
| 工頻50Hz±5% |
試用范圍
| 產品型號名稱 | 適用范圍(10kV～500kV電壓等級變電站電氣設備交流耐壓設備，頻率30～300Hz) | ||||
| 變頻源 | 諧振電抗器 | 激勵變壓器 | 分壓器 | 適用范圍 | |
| KDXZ-B-50/50/25 | 3kW |
25kV/1A二臺 (干式) |
3kVA (干式) |
50kV |
nbsp;1000kVA及以下10kV電力變 10kV開關、母線、PT、CT等 10kV(300mm2)電纜≤1.0km |
| KDXZ -B-108/108/27 | 5kW |
27kV/1A四臺 (干式) |
5kVA (干式) |
110kV |
31500kVA及以下35kV電力變 35kV開關、母線、PT、CT等 10kV(300mm2)電纜2km 35kV (300mm2)電纜0.5km |
| KDXZ -B-200/200/50 | 10kW |
50kV/1A四臺 (干式) |
10kVA (干式) |
200kV |
50000kVA及以下110kV電力變 110kVGIS、PT、CT等(預防性試驗) 35kV(300mm2)電纜≤1.0km 10kV (300mm2)電纜≤2.0km |

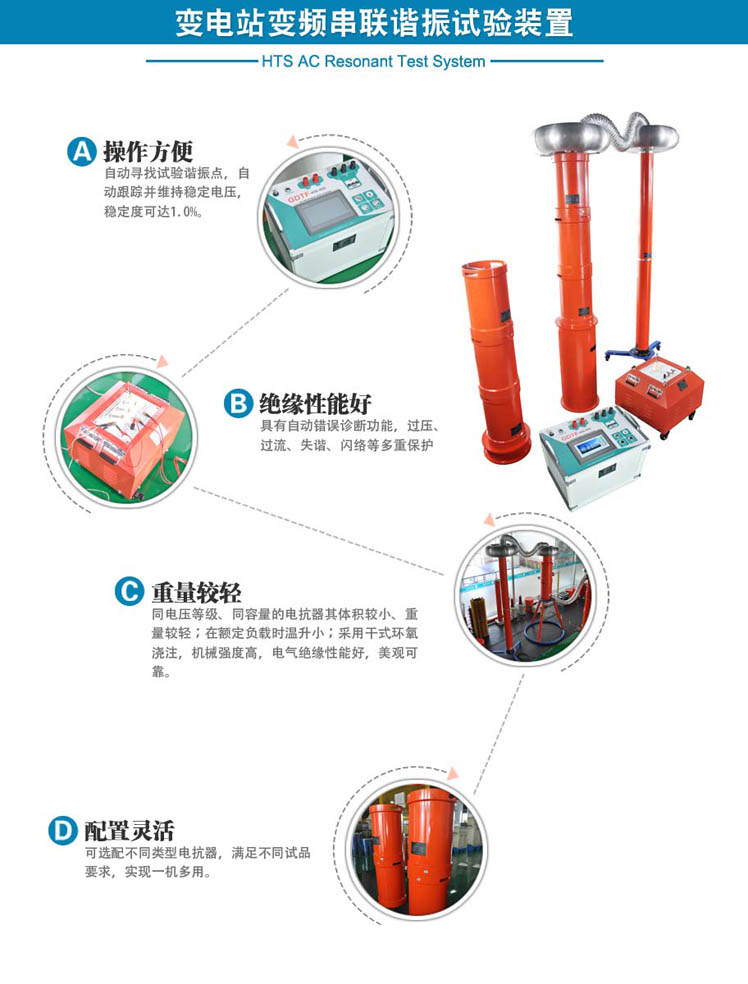

產品特征 Product Characteristics
1、同電壓等級、同容量的電抗器其體積較小、重量較輕；在額定負載時溫升小；采用干式環氧澆注，機械強度高，電氣絕緣性能好，美觀可靠。

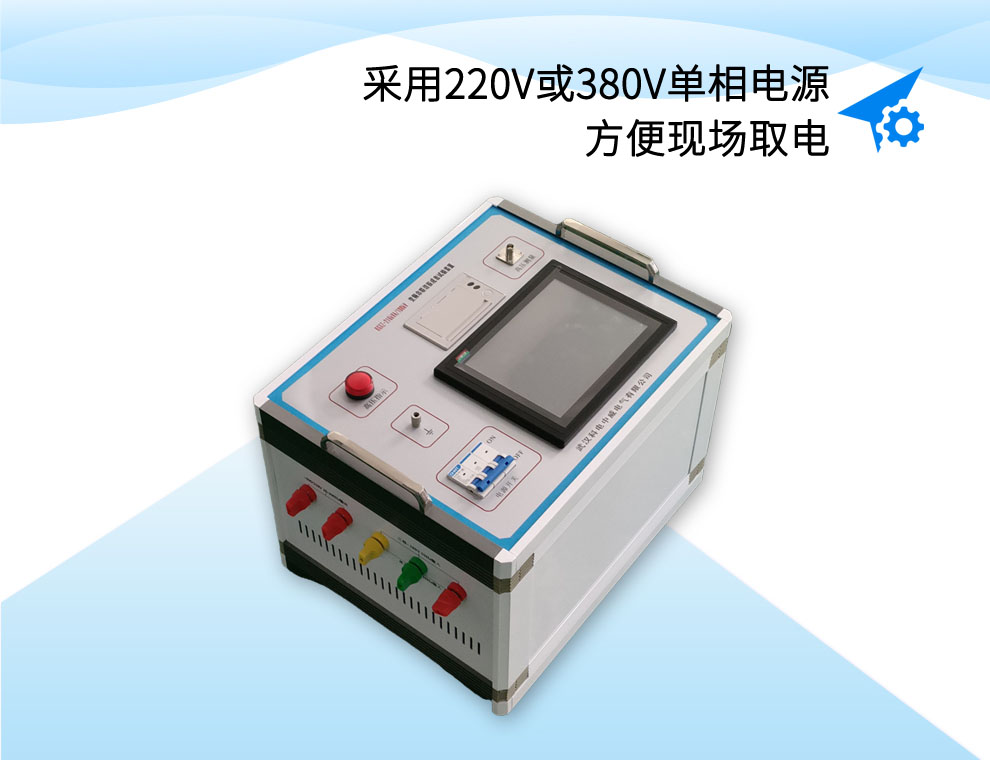

2、變頻電源控制箱容量裕度大；保護功能強；輸出波形好；穩定性好；具備多種工作模式，操作方便；單相220V或是三相380V輸入電源通用，方便現場取電。
3、配置靈活。可選配不同類型電抗器，滿足不同試品要求，實現一機多用，性價比高。
2、變頻電源控制箱容量裕度大；保護功能強；輸出波形好；穩定性好；具備多種工作模式，操作方便；單相220V或是三相380V輸入電源通用，方便現場取電。
3、配置靈活。可選配不同類型電抗器，滿足不同試品要求，實現一機多用，性價比高。
產品配件 Product Parts
產品配件圖
測試夾 連接線 連接線1 連接線2 連接線3
連接線4 均壓環 變頻電源 分壓器+電抗器
