產品簡介 Product Introduction
SF6氣體回收裝置是參照電力部DL/T662《六氟化硫充氣及回收裝置》標準生產制造的，由SF6壓縮機、真空泵、真空系統有防回油裝置,貯液罐、凈化系統內置可再生干燥過濾器、塵埃過濾器、球型閥門、真空計以及電氣控制系統，壓力探測，溫度計及報警裝置的控制和檢測儀表等輔助設施等組成。

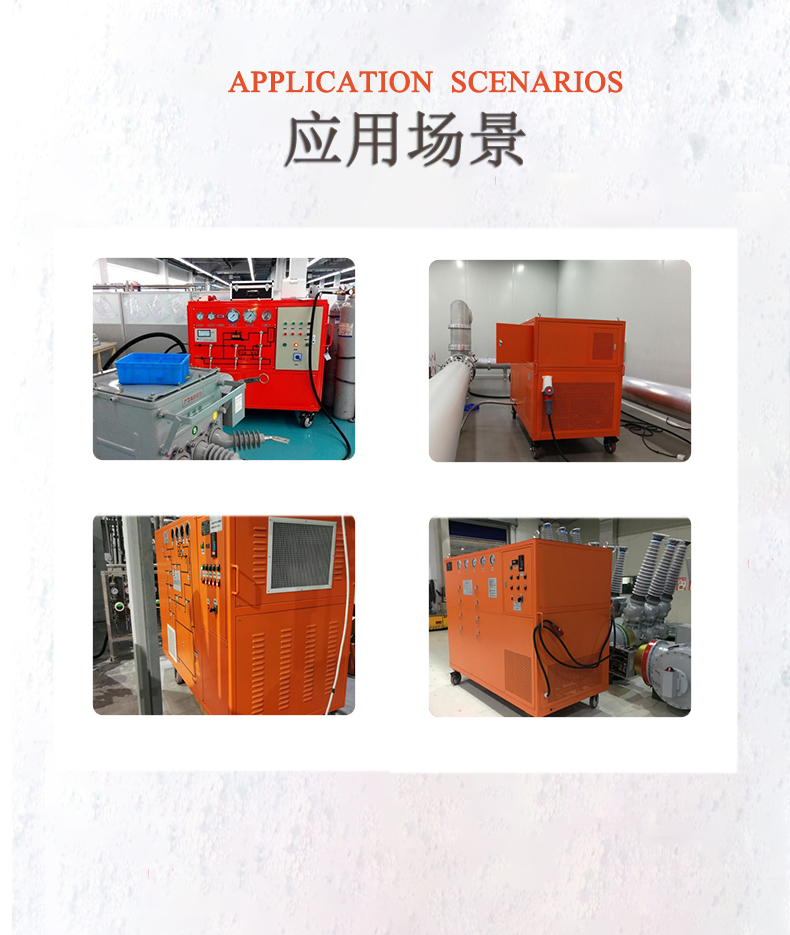

KGQH-300SF6氣體回收裝置適用于SF6電器，GIS組合電器SF6氣體絕緣電器設備的制造、現場安裝、檢修維護的使用運行。
SF6氣體回收裝置具有如下主要功能：
1、對SF6開關及GIS抽真空及真空測量
2、對液化罐抽真空及真空測量
3、對裝置本身抽真空及真空測量
4、對SF6開關充氣
5、對電器設備中的SF6氣體進行回收包括水份處理、油份處理
6、對回收和回充的SF6氣體進行干燥、凈化處理
7、對SF6電器中的SF6氣體進行回收、液化儲存
8、可容納300KG的貯液罐，在設備本體內。
9、對SF6氣體進行壓縮液態貯存，具備液態灌瓶功能。
10、該裝置為手推移動式。
產品參數 Product Parameters
|
技術參數 |
||
|
型 式 |
高壓液化,風冷,手推移動式 |
|
|
工作環境溫度 |
-10℃～40℃ |
|
|
回收 |
初壓力(MPa) |
0.8 |
|
|
終壓力(MPa) |
≤0.053 |
|
|
1m3容積所需時間(h/m3) |
≤0.5 |
|
充氣 |
初壓力(Pa) |
≤133 |
|
|
終壓力(MPa) |
0.7 |
|
|
1m3容積所需時間(h/m3 ) |
≤0.2 |
|
抽真空從0.1MPa至133Pa需時間 (h/m3 ) |
≤1.0 |
|
|
極 限 真 空 (Pa) |
≤10 |
|
|
真空保持從133Pa經24小時上升值(Pa) |
≤400 |
|
|
年 泄 漏 率 |
≤0.5% |
|
|
回收后SF6 |
水分(PPM/V) |
≤60 |
|
|
油分(PPM/G) |
≤10 |
|
貯 |
貯存方式 |
液態 |
|
|
壓力(MPa) |
5.2 |
|
|
容積(L) |
300 |
|
|
貯氣量 |
300 |
|
干燥過濾器再生方式 |
真空加熱活化再生 |
|
|
電源 |
三相四線制 3Φ 380V |
|
|
總功率(kW) |
≤18 |
|
|
噪聲dB(A) |
≤75 |
|
|
設備自重 |
≤1300 |
|
產品特征 Product Characteristics

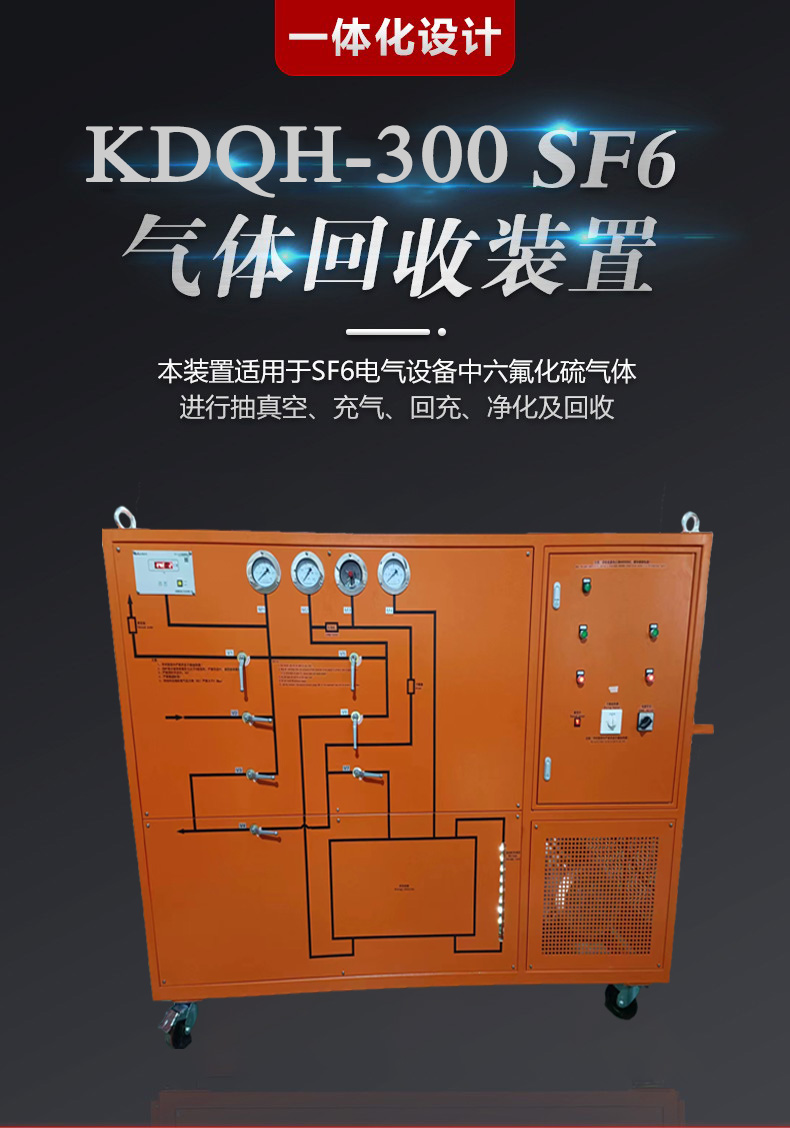

（1）設計先進，功能齊全，結構合理，流程圖繪于面板，操作簡潔明了。
（2）壓縮系統：采用可適用SF6的半封閉壓縮機，無泄漏。
（3）抽真空系統采用雙級直聯真空泵，在系統中設有自動防止返回油裝置，特點抽氣量大，適用長時間連續工作。
（4）凈化系統采用美國Hankison原理過濾，過濾器采用電加熱及內裝高效專用吸附劑，凈化效果更顯著(無需頻繁更換吸附劑)。
（5）裝置電氣系統三相電源確認、斷相自動保護。
（6）裝置控制系統球閥采用美國swagelok工作原理，密封件有自動補償功能，適用真空和壓力工況的SF6專用球閥
（7）貯存系統配置300KG貯液罐，配柱式液位計，液位有帶燈背光顯示，直觀清晰準確。裝置具有液態灌注鋼瓶功能。

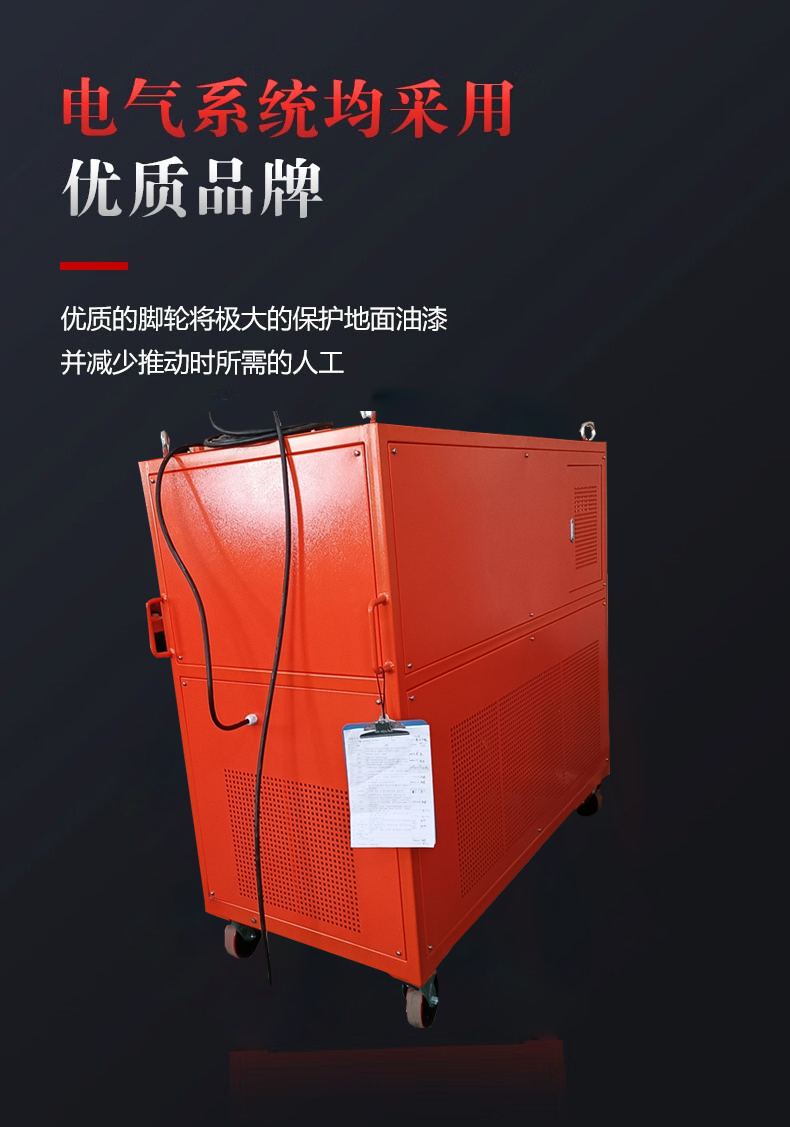

（8）設備采用手推移動式。
產品配件 Product Parts
產品別稱：SF6氣體回收凈化裝置、SF6抽真空裝置、SF6回收車、SF6回收裝置。
