產品簡介 Product Introduction

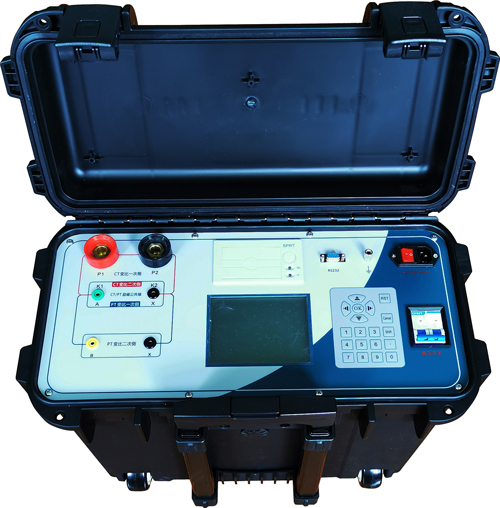

KDHG-C 互感器綜合測試儀不僅可測試勵磁特性/伏安特性、變比和極性、10% & 5%的誤差曲線、角差、比差，還可以進行互感器二次負載測試、交流耐壓測試、通流測試。
產品別稱：互感器綜合特性測試儀、PT伏安特性綜合測試儀、互感器勵磁特性綜合測試儀、互感器勵磁伏安特性綜合測試儀、互感器伏安特性綜合測試儀、CT伏安特性綜合測試儀、CT伏安特性測試儀、PT伏安特性測試儀、互感器伏安特性測試儀、伏安特性變比極性綜合測試儀、伏安特性測試儀、伏安特性綜合測試儀、CTPT特性綜合測試儀、變頻互感器綜合測試儀
產品別稱：互感器綜合特性測試儀、PT伏安特性綜合測試儀、互感器勵磁特性綜合測試儀、互感器勵磁伏安特性綜合測試儀、互感器伏安特性綜合測試儀、CT伏安特性綜合測試儀、CT伏安特性測試儀、PT伏安特性測試儀、互感器伏安特性測試儀、伏安特性變比極性綜合測試儀、伏安特性測試儀、伏安特性綜合測試儀、CTPT特性綜合測試儀、變頻互感器綜合測試儀
產品參數 Product Parameters
KDHG-C 互感器綜合測試儀主要技術參數
|
升壓器輸出電流電壓 |
1A/2500V 2A/1500V 5A/600V 10A/220V 20A/30V |
|
|
電流發生器輸出電流 |
0 ~ 800A |
|
|
輸出功率 |
3000VA |
|
|
勵磁特性測試精度 |
±0.5% |
|
|
空載特性測試精度 |
±0.5% |
|
|
CT變比測量 |
范圍 |
1 ~ 12000 |
|
|
精度 |
±0.2% |
|
PT變比測量 |
范圍 |
1 ~ 10000 |
|
|
精度 |
±0.2% |
|
交流負載測量 |
范圍 |
0 ~ 1000VA |
|
|
精度 |
0.5%±0.05VA |
|
輸入電源電壓 |
AC200V ~ 240V，50Hz |
|
|
工作環境 |
溫度：-10οC ~ 50οC， 濕度：≤90% |
|
|
尺寸、重量 |
尺寸425 mm×290 mm×310mm 重量:30kg |
|
產品特征 Product Characteristics
KDHG-C 互感器綜合測試儀主要技術特點
1、功能全面：不僅可測試勵磁特性/伏安特性、變比和極性、10%&5%的誤差曲線、角差、比差，還可以進行互感器二次負載測試、交流耐壓測試、通流測試。
2、使用方便：僅需設定測試的最大電壓和最大電流，裝置將自動升壓并能自動將勵磁特性/伏安特性測試曲線描繪出來，自動計算拐點。
3、支持PT的空載損耗測量，在PT勵磁特性測試的過程中，自動計算空載損耗、功率因數。
4、測試CT變比時，不僅支持傳統電流法還支持電壓法測試，因此可以滿足套管CT和GIS內CT的測試。
5、220V單電源輸入，避免了使用380V時的危險。
6、勵磁特性/伏安特性試驗時，單機輸出電壓0-2500V、電流0-20A，可以滿足500kV、1A互感器勵磁特性/伏安特性試驗。
7、大屏幕液晶顯示，測試時直接顯示伏安曲線圖，直觀方便。自帶微型打印機，可方便打印測試數據。
8、采用數字鍵盤，方便數字輸入。
9、帶有大容量存儲器，可存儲3000組測試數據，掉電不丟失。
