程控超低頻高壓發生器是采用余弦方波作為輸出源的一種新型超低頻交流測試裝置，具有體積小、重量輕、大屏幕液晶顯示，清晰直觀、且能顯示輸出波形、打印機輸出試驗報告等特點。該設備作為電力系統中重要的檢測設備，對于其操作我們一定要非常了解。
1、開機、關機、復位。
按照其接線方法接好線，就可以將電源開關打開。儀器在微機上電復位下，自動進入如圖1所示的設置參數界面。在進行連線、拆線、或暫不使用儀器時，應將電源關掉。電源插座上裝有保險管。若開機屏幕無顯示，應先檢查保險管是否熔斷。大小應按表1提供的數據更換。

2、設置限定參數

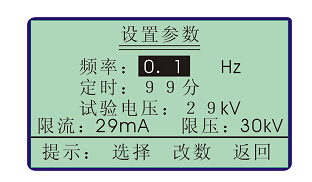

在圖1所示的設置參數界面上，可根據試驗的需要設定好輸出頻率、試驗時間、試驗電壓、高壓側的過流保護值、過壓保護值。修改方法如下：
點擊“選擇”鍵，可在參數之間循環移動光標。被選中的參數可用“改數”鍵按遞增的方式循環修改之：
（1）頻率有三種選擇：0.1、0.05、0.02。單位為Hz。
（2）定時修改范圍：0-99分。它規定了試驗時間的長短。單位為分鐘。
（3）試驗電壓范圍為0至額定值，單位為kV。它規定了我們所要升至的試驗電壓。儀器升至這個設定電壓值時，就不再升壓，并保持在這個峰值下進行等幅的正弦波輸出。
（4）電流保護值設定范圍為0至額定值，單位為mA。它規定了通過試品的電流上限值，當電流超過此設定時，儀器自動切斷輸出。
（5）電壓保護值設定范圍為0至額定值，單位為kV。它規定了通過試品的電壓上限值，當電壓超過此設定時，儀器自動切斷輸出。
以上電壓、電流、儀器顯示的測量數據均為峰值。
3、待命界面

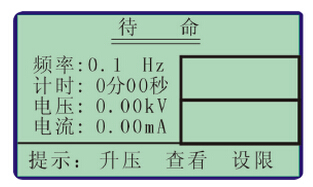

點擊“返回”鍵，儀器進入圖2所示的升壓待命界面。

                                    圖2

                                      圖3
待命界面提供如下三種功能：
點擊“升壓”鍵，儀器進入自動升壓程序。
點擊“設限”鍵，儀器返回至圖1所示的設限子界面，以便重新修改參數。
點擊“查看”鍵，查看最近九次的試驗數據。
4、自動升壓
按圖2點擊升壓鍵后，儀器在電腦的控制下，按如下流程進行升壓試驗：自檢→升壓→等幅輸出→停機

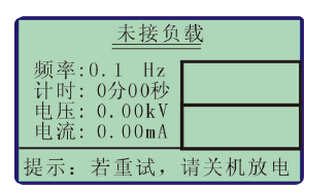

若出現圖3所示的提示信息：“未接負載”,表示未接升壓體或未接容性試品或儀器有故障。

                                       圖4

                                         圖5

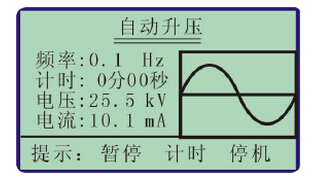

自檢成功后，儀器自動進入升壓狀態，如圖4。儀器將用若干個周期的時間將電壓升至設定值。在升壓過程中，若想暫停升壓，可點擊圖5中的“暫停”鍵，儀器將進行等幅輸出，同時此鍵自動變?yōu)椤吧龎骸辨I。若想繼續升壓，可點擊此鍵，儀器將繼續升壓，直至設定電壓為止。這兩種功能可反復交替進行。點擊“計時”鍵，儀器開始計時，也可等到電壓升至設定值后，儀器自動開始計時。點擊“停機”鍵儀器停止高壓輸出，并對試品進行自動放電。
5、電壓微調

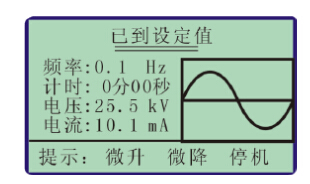

電壓升到設定值后出現圖5所示界面。若輸出電壓不滿足要求，可點擊“微升”或“微降”鍵來調整電壓。每點擊一次之后，應至少觀察一個周期再作調整，直到滿意為止。
6、停機
本儀器提供兩種停機方式：
定時停機：當計時達到設定時間，儀器自動停機。
手動停機：點擊“停機”鍵可停機。

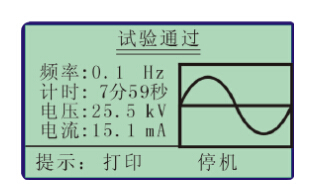

這兩種停機方式為正常停機。停機后出現圖6所示的“試驗通過”提示界面。一般電流未出現異常情況、試品未有放電現象或出現過流保護，就可認為試驗通過。

                                    圖6
另外還有兩種非正常停機：過壓保護停機、過流保護停機。停機后出現圖7，圖8所示的提示界面。
起動停機指令后，儀器自動切斷輸出，再執行數據歷史保存，并進入相應的提示界面。

                                      圖7

                                       圖8
7、打印
根據圖6的提示點擊“打印”鍵，可將顯示器上的本次數據打印成試驗報告。在查看歷史數據狀態下，點擊“打印”鍵，可打印屏幕上顯示的那一次歷史數據。
8、查看歷史數據
凡是通過了定時停機、點擊“停機”鍵進行的停機、過壓保護停機、以及過流保護停機的數據儀器自動將其保存為歷史數據。最多能保存九次測量的數據，九次以前的將自動刪除。點擊圖2中的“查看”鍵，可查看最近九次試驗的歷史數據。
按照上述步驟進行程控超低頻高壓發生器的操作，就能很好的達到檢測的效果，對此我們?cè)谑褂迷撛O(shè)備前，一定要非常了解該設備的使用方法，這樣才能確保我們正確使用該設備。
