產品簡介 Product Introduction
KDFW-82蓄電池放電監測儀是專門針對蓄電池組進行核對性放電實驗、容量測試、電池組日常維護、工程驗收以及其它直流電源帶載能力的測試而設計。
KDFW-82蓄電池放電監測儀功耗部分采用新型PTC陶瓷電阻作為放電負載，完全避免了紅熱現象，安全可靠無污染。整機由微處理器控制，液晶顯示、中文菜單。外觀設計新穎,體積小、重量輕、移動方便。各種放電參數設定完成后，自動完成整個恒流放電過程。完全實現智能化。使整個放電過程更安全。特別適合于蓄電池的驗收、核對性放電試驗及定期深度放電場合使用。
KDFW-82蓄電池放電監測儀系列便攜、智能化的專業設計使放電測試工作變得簡捷、輕松，大大降低了專業維護人員的勞動強度，也提高了放電測試的科學性和智能化。
KDFW-82蓄電池放電監測儀功耗部分采用新型PTC陶瓷電阻作為放電負載，完全避免了紅熱現象，安全可靠無污染。整機由微處理器控制，液晶顯示、中文菜單。外觀設計新穎,體積小、重量輕、移動方便。各種放電參數設定完成后，自動完成整個恒流放電過程。完全實現智能化。使整個放電過程更安全。特別適合于蓄電池的驗收、核對性放電試驗及定期深度放電場合使用。
KDFW-82蓄電池放電監測儀系列便攜、智能化的專業設計使放電測試工作變得簡捷、輕松，大大降低了專業維護人員的勞動強度，也提高了放電測試的科學性和智能化。
產品參數 Product Parameters
|
放電電壓 |
DC32~60V |
DC88~132V |
DC176~270V |
DC300~460V |
|
|
放電電流 |
0-150A |
0-100A |
0-60A |
0-30A |
|
|
工作模式 |
可單機使用，可并機使用，可并聯恒流模塊使用 |
||||
|
保護性能 |
輸入端過壓保護，LCD提示； 電池電壓極性反接保護，蜂鳴器告警； 過流保護，LCD提示； 75℃過熱保護，LCD提示，蜂鳴器告警； |
||||
|
單體電壓采集 |
采用433射頻無線模塊,通訊距離可達100米以上，兼容2V/4V/6V/12V單體電池電壓監測，只要總電壓不超過門限，每組電池?cái)?shù)量不限，可以同時監測1～16組射頻無線監測模塊，一個射頻無線監測模塊可同時監測12只單體電池 |
||||
|
控制精度 |
放電電流≤±1%；組端電壓≤±0.1%；單體電壓：≤±0.05% |
||||
|
PC機通信 |
RS485接口 |
||||
|
數據保存容量 |
2Gbit FLASH |
||||
|
尺寸 |
461*225*390（17KG） |
||||
|
工作環境 |
|||||
|
散 熱 |
強制風冷 |
||||
|
溫 度 |
工作范圍：-5～50℃貯藏溫度：-40～70℃ |
||||
|
濕 度 |
相對濕度0～90%（40±2℃） |
||||
|
海 拔 |
額定海拔4000米 |
||||
|
工作電源 |
|||||
|
電 壓 |
單相三線制: 220V AC（–20%～+30%），頻率:45～65Hz； |
||||
|
耐壓測試 |
輸入－機殼：2200Vdc 1min 輸入－輸出：2200Vdc 1min 輸出－機殼：700Vdc 1min |
||||
|
安全性 |
滿足EN610950 |
||||
|
接 線 |
|||||
|
交流輸入 |
國標公插座，適用1～1.5mm2電纜 |
||||
|
直流輸出 |
儀表25mm2電纜(根據放電電流大小選擇)快接插頭（紅正黑負） |
||||
產品特征 Product Characteristics
KDFW-82蓄電池放電監測儀功能：
1、有多電壓放電功能：10-600V寬電壓設計，單機即可滿足多種電壓等級的電池組放電測試，電壓連續可調。
2、具有蓄電池組恒流放電功能：恒流放電電流連續可調，精確測量蓄電池組容量。
3、具有在線監測功能和快速容量分析功能：實時在線監測、顯示所有測試數據：電流、電池組電壓、單體電池電壓、放電時間、容量；在核對性放電試驗結束時，能快速分析出各單體的剩余容量。

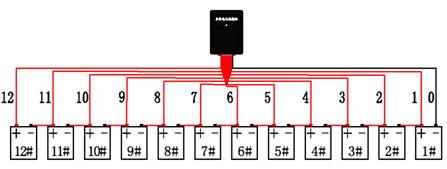

4、具有單體電壓檢測功能：采用單體無線監測模塊，兼容2V/3.2V/6V/12V單體電壓監測，每個無線監測模塊可同時監測12個單體。
5、具有單體電壓實時檢測功能：在主機屏幕上自動實時呈現出各單體電池的當前電壓，自動實時呈現六節電壓最低的單體電池。
6、具備多項警報提示功能：測試電流超過或低于設定值，電壓高于或低于設定值，極性接反、溫度過高、短路過流、風扇故障等。儀表能自動報警并停止放電。
7、具有放電過程中暫停及參數修改功能：在放電過程中可以人為暫停放電、修改放電設置參數（下限電壓、放電電流、放電時間等），不需要終止試驗即可繼續放電。不同于傳統放電儀需要終止放電后重新啟動放電試驗。
8、具有遠端控制放電功能：PC機端上位機軟件與放電測試儀之間通過RS485通訊線連接后，可進行PC機端控制放電。
KDFW-82蓄電池放電監測儀特點：
1、7寸彩色觸摸液晶顯示器，中英文雙語言顯示，適合國內外客戶使用。
2、主機具備USB接口，可用U盤讀取存儲紀錄，無須攜帶電腦，單機即可工作；日后用電腦打印報告即可。
3、本機具有2G超大容量?jī)?nèi)部數據存儲空間，解決了外出試驗時忘帶U盤的煩惱。
4、采用PTC陶瓷電阻，避免了紅熱現象，使整個放電過程更安全，，不會有一般放電電阻的紅熱危險現象。
5、內部控制器采用雙CPU協同工作，最大限度地保證測試的安全，可靠及準確性。當其中一個CPU故障時，另一個CPU會發出報警，并執行關機程序。
6、本機內部記憶裝置采用FLASH ROM設計，測試過程突然停電或長時間不用，主機內記憶數據也不會丟失。
7、帶中文后臺分析軟件，可查看蓄電池組放電和充電過程各單體曲線圖，可自動將測量數據導成WORD格式，方便基層工程師制作測試報告和對歷史數據管理進行有效管理。
8、外觀設計：采用單手提設計、堅固可靠。面板采用正面斜板設計，易讀易操作，美觀大方。
9、掉電記憶功能：測試過程突然停電或長時間不用，主機內記憶數據也不會丟失。
10、具有快速連接功能，操作使用簡單。
產品配件 Product Parts
產品配件圖
主機 單體電壓采集盒 USB監測終端 鋁合金附件箱 接地線
數據采集線 電壓監測線 放電電纜（紅） 放電電纜（黑）
