產品簡介 Product Introduction

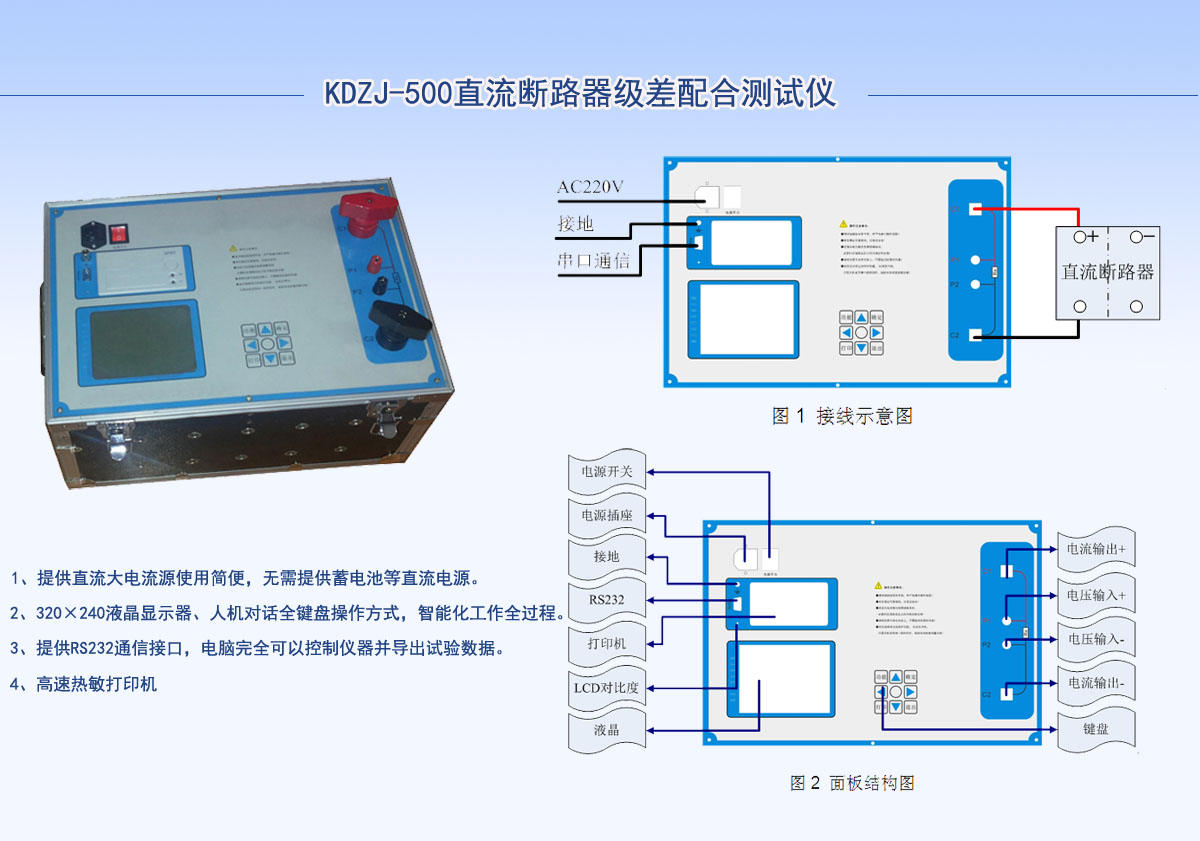

KDJZ-500 極差配合測試儀一般在國家級實驗室或檢測站進行測試，設備占地面積大，需要配置專門的充電裝置和大電流負載箱，操作復雜；部分運行單位利用變電站蓄電池組對直流保護電器的級差配合進行試驗，但無法準確測試其電流-動作時間特性。因而造成直流系統投運后，現場檢修維護人員因不具備相應的測試手段和工具，無法檢驗直流保護電器的安秒特性是否滿足要求。
根據直流保護電器安秒特性測試的現實狀況，本公司推出了一種適合變電站現場使用、便于攜帶、自動化程度高的直流斷路器安秒特性測試及級差配合綜合系統，可以為運行維護部門提供直流保護電器動作特性的測試手段，對直流保護電器的動作特性以及級差配合進行校驗，以便提高直流系統運行的可靠性，保證電網的安全可靠運行。
產品參數 Product Parameters
1、電源輸入：220V±10%，頻率：50Hz±0.5 Hz；
2、測試電流范圍：0—500A；
3、測試電壓范圍：0-1.0V；
4、測試電流紋波系數：小于5%；
5、輸出電流的穩定性：≤0.5%；
6、時間記錄：0-9999S；最小時間分辨率：0.1mS；
7、環境溫度：－20℃至50℃
8、外形尺寸：470mm(長)×320mm（寬）×460mm（高）；
9、重量：20kg
2、測試電流范圍：0—500A；
3、測試電壓范圍：0-1.0V；
4、測試電流紋波系數：小于5%；
5、輸出電流的穩定性：≤0.5%；
6、時間記錄：0-9999S；最小時間分辨率：0.1mS；
7、環境溫度：－20℃至50℃
8、外形尺寸：470mm(長)×320mm（寬）×460mm（高）；
9、重量：20kg
產品特征 Product Characteristics
1、儀器既可以單獨使用，也可以與PC機聯機使用。
2、儀器提供直流大電流源使用簡便，無需提供蓄電池等直流電源。
3、320×240液晶顯示器、高速熱敏打印機，人機對話全鍵盤操作方式，智能化工作全過程。
4、采用電力電子控制技術產生直流大電流輸出，輸出電流響應速度快、精度高、連續可調。
5、多個高精度傳感器自動切換電流量程和高性能14位AD采集芯片。
6、具有掉電存儲功能，可以存1000組試驗數據。
7、自動保存設置數據，掉電后開機后顯示上一次的設置數據。
8、具有安秒動作試驗方式、通流不動作試驗、脫扣測試試驗、級差配合試驗、內阻測試試驗五大試驗。完全兼容全點測試和抽點測試。
9、儀器提供RS232通信接口，電腦完全可以控制儀器并導出試驗數據。
10、聯機使用方式時，可以操作控制儀器、導入試驗數據、存儲試驗數據、生成數據報表、生成數據曲線、生成EXCEL報表等。
11、儀器帶有過熱、過流、過壓保護保護功能。
12、儀器抗干擾能力強，電磁兼容性能強。
2、儀器提供直流大電流源使用簡便，無需提供蓄電池等直流電源。
3、320×240液晶顯示器、高速熱敏打印機，人機對話全鍵盤操作方式，智能化工作全過程。
4、采用電力電子控制技術產生直流大電流輸出，輸出電流響應速度快、精度高、連續可調。
5、多個高精度傳感器自動切換電流量程和高性能14位AD采集芯片。
6、具有掉電存儲功能，可以存1000組試驗數據。
7、自動保存設置數據，掉電后開機后顯示上一次的設置數據。
8、具有安秒動作試驗方式、通流不動作試驗、脫扣測試試驗、級差配合試驗、內阻測試試驗五大試驗。完全兼容全點測試和抽點測試。
9、儀器提供RS232通信接口，電腦完全可以控制儀器并導出試驗數據。
10、聯機使用方式時，可以操作控制儀器、導入試驗數據、存儲試驗數據、生成數據報表、生成數據曲線、生成EXCEL報表等。
11、儀器帶有過熱、過流、過壓保護保護功能。
12、儀器抗干擾能力強，電磁兼容性能強。
