產品簡介 Product Introduction

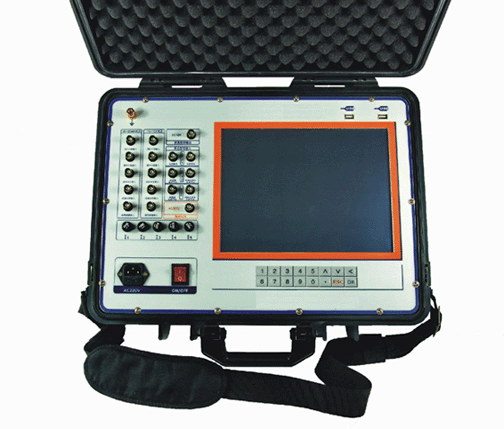

KDST-202型水輪機調速系統仿真測試儀是我公司針對于水力發電調速系統和自準同期系統特性檢測而開發的一種綜合性測試平臺。此設備不僅可以完成水力發電廠調速系統的交接，投運和檢修等現場檢測與試驗，也可以作為模擬仿真平臺完成調速器的出廠試驗與檢測。
1）調速系統空載擺動，空載擾動試驗和調速系統甩負荷試驗
2）調速系統不動時間檢測
3）調速系統一次調頻試驗
4）調速器靜態特性試驗
5）自準同期系統檢測試驗
6）接力器開關規律試驗
7）轉速繼電器校驗



產品參數 Product Parameters
1） 8路電壓/低電流模擬量采樣通道
      電壓信號輸入范圍：-10V~10V，誤差<0.01V
      電流信號信號輸入范圍：-20mA~20mA，誤差<0.02mA
2） 1路高電壓采集通道-400V~400V，誤差<0.4V
3） 2路頻率信號測量通道，頻率測量范圍：2~200Hz，電壓幅值：AC 0.5~110V，45Hz～55Hz測頻誤差<0.001Hz
4） 1路頻率信號輸出通道，輸出頻率范圍：2～200Hz，幅值：AC12V，45Hz～55Hz頻率輸出誤差<0.001Hz
5） 2路無源信號開關量輸入節點
6） 2路有源信號開關量輸入節點，允許電壓范圍：DC 12~220V
7） 8路模擬量采集通道之間以及通道與系統均為隔離處理
8） 1路電流信號輸出4-20mA
9） 內置8G存儲空間，2個USB接口用于數據導出和外接鍵盤或鼠標
10）工作電源： AC220V±10% 50Hz，功耗<90W
11）使用環境溫度：-10～50℃，環境濕度<90%
12）尺寸：448×260×150mm3      重量：<10kg


產品特征 Product Characteristics
1、通用頻率發生器與波形數據記錄。
2、豐富的數據處理功能，可以自動完成采集圖形的縮放，編輯，統計與分析等操作。
3、12.1寸大屏顯示，全觸摸操作。
4、自動生成WORD格式試驗報告，并且所有的數據和報告都可以通過U盤導出。


產品配件 Product Parts

產品參數 Product Parameters
1） 8路電壓/低電流模擬量采樣通道
      電壓信號輸入范圍：-10V~10V，誤差<0.01V
      電流信號信號輸入范圍：-20mA~20mA，誤差<0.02mA
2） 1路高電壓采集通道-400V~400V，誤差<0.4V
3） 2路頻率信號測量通道，頻率測量范圍：2~200Hz，電壓幅值：AC 0.5~110V，45Hz～55Hz測頻誤差<0.001Hz
4） 1路頻率信號輸出通道，輸出頻率范圍：2～200Hz，幅值：AC12V，45Hz～55Hz頻率輸出誤差<0.001Hz
5） 2路無源信號開關量輸入節點
6） 2路有源信號開關量輸入節點，允許電壓范圍：DC 12~220V
7） 8路模擬量采集通道之間以及通道與系統均為隔離處理
8） 1路電流信號輸出4-20mA
9） 內置8G存儲空間，2個USB接口用于數據導出和外接鍵盤或鼠標
10）工作電源： AC220V±10% 50Hz，功耗<90W
11）使用環境溫度：-10～50℃，環境濕度<90%
12）尺寸：448×260×150mm3      重量：<10kg

產品特征 Product Characteristics
1、通用頻率發生器與波形數據記錄。
2、豐富的數據處理功能，可以自動完成采集圖形的縮放，編輯，統計與分析等操作。
3、12.1寸大屏顯示，全觸摸操作。
4、自動生成WORD格式試驗報告，并且所有的數據和報告都可以通過U盤導出。
