目   錄

一、系統簡介………………………………………………3
二、工作原理………………………………………………3
三、電路原理圖……………………………………………5
四、技術參數………………………………………………6
五、監測裝置安裝方法……………………………………7
六、太陽能電源……………………………………………8
七、運行及維護……………………………………………9

一、系統簡介
1、概述
隨著線路用避雷器的增加，怎樣及時有效地獲取避雷器的動作次數及泄漏電流等相關數據，成為電力系統越來越突出的一個問題。
本公司在站用避雷器在線監測裝置及其系統的生產及使用的經驗基礎上，研制開發了既適合線路使用 KD6300 型避雷器泄漏電流無線遠傳系統。該系統是監測避雷器動作次數、泄漏電流的遠傳裝置，為提高效率，我們開創性的開發出了基于高電壓感應取電的互感電源，該裝置有效的克服了太陽能電源的諸多缺陷，在信號傳輸方面，我們采用目前比較可靠的 GPRS/GSM 數據傳送方式。
該系統大大減少了傳統監測器需要巡檢帶來的人工耗費及巡檢時工人需要爬上桿塔的工作負荷，克服了傳統避雷器動作記數器及監測器在線路上使用時不易或無法觀察的先天缺陷。它可定期將監測到的避雷器泄漏電流值發送到電腦終端上，并可在 120 秒內將避雷器的動作計數值發送出去。從而使電力管理人員對避雷器的運行狀況有實時掌握, 對線路上雷區的分布有總體的了解。

2、規范與標準
本系統設備設計、制造、試驗、包裝、運輸、安裝遵照如下規范與標準：
DLT5149-2001 220-500kV 變電所計算機監控系統設計技術規程
Q/320115 SD 001-2012 SDM 系列避雷器在線監測傳輸系統


二、工作原理
系統能夠把避雷器持續運行電壓下的泄漏電流及動作次數等參數實時地傳送到控制室內。可以通過系統軟件直接在 PC 上顯示、分析及統計監測數據。同時提供適當?shù)耐ㄐ艆f(xié)議，也可以把監測到的數據實時地傳送到供電部門的信息系統，
KD6300 型避雷器泄漏電流無線遠傳系統由兩個獨立的元件——通流監測元件及遠程傳送元件組成。 它們之間通過屏蔽電纜相連， 通流監測元件內主要工作部件是 Zn0電阻、計數器及毫安表。計數器顯示避雷器的動作次數；毫安表顯示避雷器的泄漏電流；遠程傳送元件的主要工作部件是互感電源、微處理器、數模轉換電路、GSM模塊等。

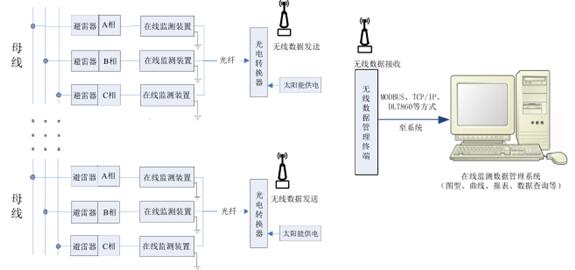

                                           避雷器在線監測無線（GPRS）數據傳輸方案

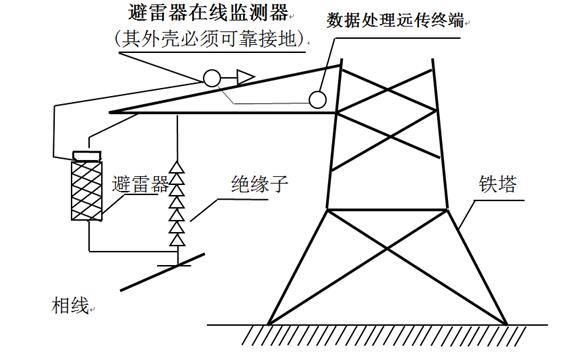

                                                            現場原理示意圖
