產品簡介 Product Introduction
變頻串聯諧振試驗裝置采用多級疊加的方式，多臺電抗器可并聯、串聯使用，分壓器既用來測量試驗電壓，也可以作為 小電容量試品的補償電容，使得諧振頻率可以在30～300Hz范圍內完成多種電力設備的交流耐壓試驗。
變頻串聯諧振基本原理是采用可調節（30--300Hz）串聯諧振試驗設備與被試品電容諧振產生交流試驗電壓。 變頻串聯諧振由變頻電源、激勵變壓器（也可稱為勵磁變壓器）、電抗器和電容分壓器組成。被試品的電容與電抗器構成串聯諧振連接方式；分壓器并聯在被試品 上，用于測量被試品上的諧振電壓，并作過壓保護信號；調頻功率輸出經激勵變壓器耦合給串聯諧振回路，提供串聯諧振的激勵功率。
變頻串聯諧振試驗裝置是運用串聯諧振原理，利用勵磁變壓器激發串聯諧振回路，調節變頻控制器的輸出頻率，使回路電感L和試品C串聯諧振，諧振電壓即為加到試品上電壓。廣泛用于電力、冶金、石油、化工等行業，適用于大容量，高電壓的電容性試品的交接和預防性試驗。
產品參數 Product Parameters
1、諧振電壓波型：正弦波，波形畸變率＜1.0%
2、輸出頻率：30～300Hz
3、工作制：滿功率輸出下，連續工作時間60min
4、品質因素：30～90
5、輸入工作電源：?jiǎn)蜗?80/220V±10%，50Hz
6、 環境溫度：－10℃～+50℃
7、相對濕度：＜95%，無凝露狀況
8、適用范圍：
a、電纜變頻諧振裝置；
b、發電機工頻耐壓試驗裝置；
c、變電站電氣設備交流耐壓試驗裝置；
2、輸出頻率：30～300Hz
3、工作制：滿功率輸出下，連續工作時間60min
4、品質因素：30～90
5、輸入工作電源：?jiǎn)蜗?80/220V±10%，50Hz
6、 環境溫度：－10℃～+50℃
7、相對濕度：＜95%，無凝露狀況
8、適用范圍：
a、電纜變頻諧振裝置；
b、發電機工頻耐壓試驗裝置；
c、變電站電氣設備交流耐壓試驗裝置；
d、CVT檢驗用諧振升壓裝置。
產品特征 Product Characteristics
1、所需電源容量大大減小，試驗所需的電源功率只有試驗容量的1/Q。
2、體積小，重量輕，一般為普通試驗裝置的1/3-1/5；
3、諧振電源調頻及功率元件使用先進的日本進口優質元器件，設計的是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效的防止了諧波峰值對試品的誤擊穿。

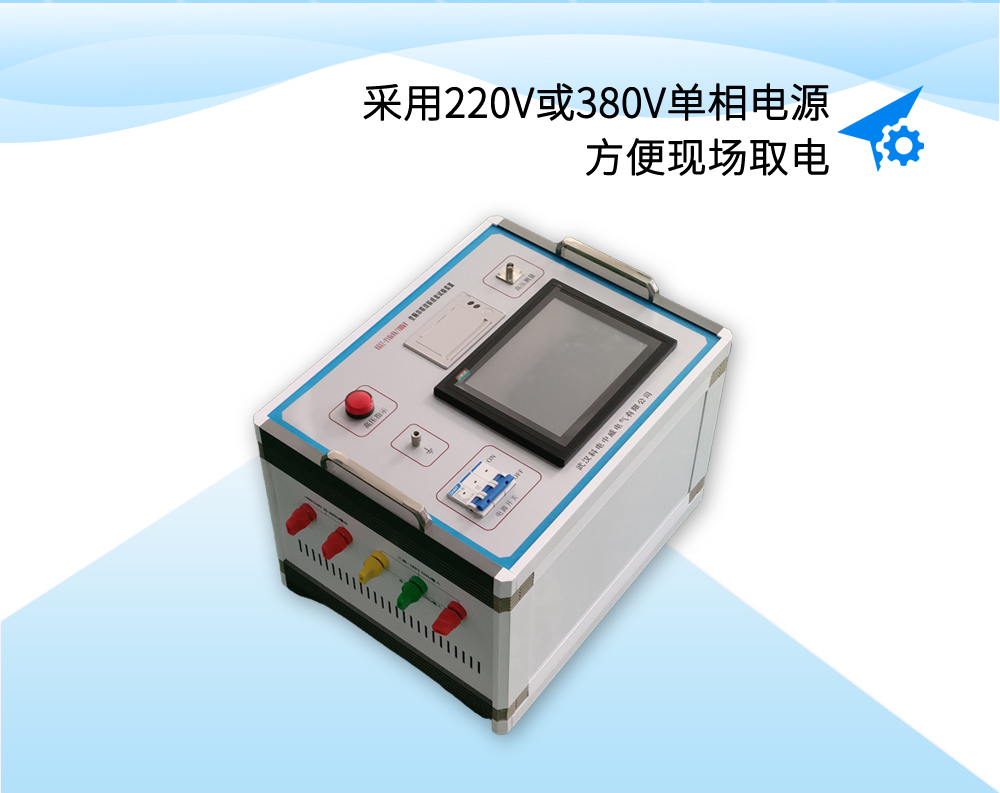

4、變頻電源保護功能強，穩定性好；具備具備全自動（自動調諧、自動升壓）、全手動（手動調諧、手動升壓）以及半自動（自動調諧、手動升壓及手動調諧、自動升壓）的多種工作模式，可任意切換使用；，操作方便；采用220V或380V單相電源，方便現場取電。
5、配置靈活，擴展功能強。諧振電抗器采用多只方式，積木式組合，可串可并，滿足多種試品的試驗要求，更方便現場使用。
6、大屏幕觸摸LED液晶彩屏和外接鼠標直接完成各種參數的設置，試驗結果可保存、打印、上傳、回查等。
2、體積小，重量輕，一般為普通試驗裝置的1/3-1/5；
3、諧振電源調頻及功率元件使用先進的日本進口優質元器件，設計的是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效的防止了諧波峰值對試品的誤擊穿。
4、變頻電源保護功能強，穩定性好；具備具備全自動（自動調諧、自動升壓）、全手動（手動調諧、手動升壓）以及半自動（自動調諧、手動升壓及手動調諧、自動升壓）的多種工作模式，可任意切換使用；，操作方便；采用220V或380V單相電源，方便現場取電。
5、配置靈活，擴展功能強。諧振電抗器采用多只方式，積木式組合，可串可并，滿足多種試品的試驗要求，更方便現場使用。
6、大屏幕觸摸LED液晶彩屏和外接鼠標直接完成各種參數的設置，試驗結果可保存、打印、上傳、回查等。

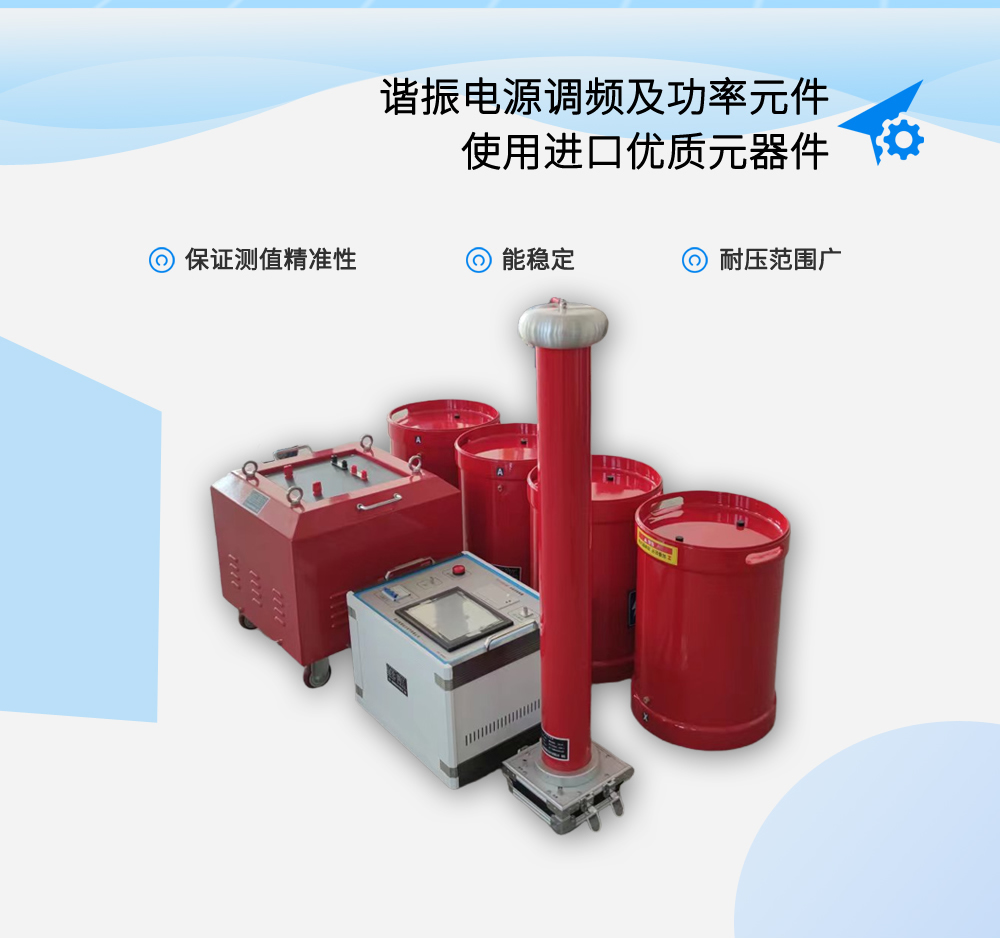

產品配件 Product Parts
產品配件圖
變頻電源 勵磁變 電抗器 電容分壓器 均壓環
測試夾 連接線 連接線1 連接線2 連接線3
連接線4

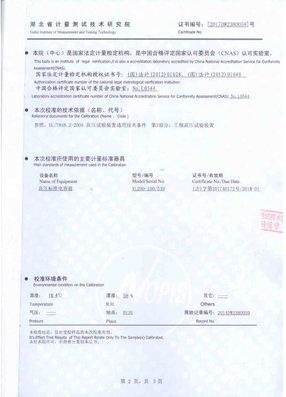

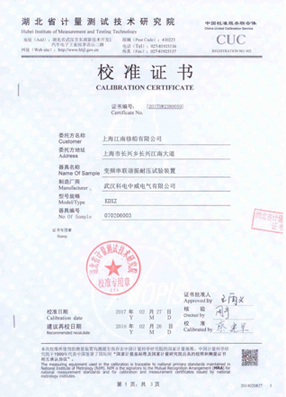

鑒定證書 Products Certificate
企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、 中華人 民共和國制造計量器具許可證、GB/T19001-2008質量管理體系要求、GB/T24001-2004環境管理體系要求、GB/T28001-2011職業健康安全管理體系要求。
