變頻串聯諧振試驗裝置是運用串聯諧振原理，利用勵磁變壓器激發串聯諧振回路，調節變頻控制器的輸出頻率，使回路電感L和試品C串聯諧振，諧振電壓即為加到試品上電壓。廣泛用于電力、冶金、石油、化工等行業，適用于大容量，高電壓的電容性試品的交接和預防性試驗。
變頻串聯諧振試驗裝置對于電力部門的作用無疑是非常重要的，因此掌握正確的操作變頻串聯諧振試驗裝置方法就非常有必要了。

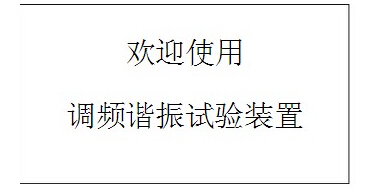

1、開機。開機界面如下：

在開機界面，按“確認”鍵進入?yún)��?shù)設置界面。
參數設置：
預置電壓：10.00KV
預置電流：1分 0秒
起始頻率：80.93Hz
起始功率：8.0%
保護電流：4.50A
電抗器值：26.0H
系統時間：05、02、23   15：25：45

2、參數設置：
在參數設置界面，用戶需要根據試驗的具體要求設置合適的試驗參數。進入?yún)��?shù)設置界面時，會有光標a在“預置電壓”項參數前閃動，此時按左、右鍵可在各項參數前切換；按上、下鍵，可進入“預置電壓”參數值設置，該項前的光標a停止閃動，要修改的相應參數下會有光標b閃動，再按上、下、左、右鍵修改相應參數數值。某項參數值設定完成后，按 確認 或 返回 鍵保存數值。
所有參數值設定完成后，按 確認 鍵進入“選擇試驗?zāi)Ｊ健辈藛巍?br /> 各參數的相應說明如下：
預置電壓：試驗要求加到被試品上做耐壓試驗的預定電壓，如果加到被試品上的電壓大于該值20%，儀器自動會觸發過壓保護，結束試驗；
預置時間：在被試品上做耐壓試驗的預置時間；
起始頻率：開始試驗時，加在試品上的電源頻率；
起始電壓：開始試驗時，加在試品上的輸出激勵功率大小，安全起見取10%至15%，一般不大于30%；
保護電流：試驗時，如果激勵變壓器原邊電流大于該值，儀器自動會觸發過流保護，結束試驗；
電抗器值：串聯在系統中的電抗器的總電感量；
系統時間：儀器的日期時鐘，相應順序是，年、月、日、時、分、秒。

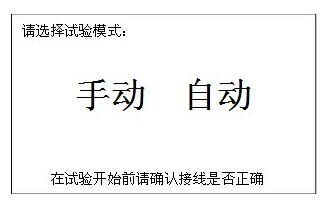

3、選擇試驗?zāi)Ｊ剑?br />

按上、下、左、右鍵，可使試驗?zāi)Ｊ皆谑謩优c自動之間切換，反色顯示的為選中的模式。
手動：指進入試驗狀態后，人工手動尋找諧振點，手動升壓至預置電壓。
自動：指進入試驗狀態后，儀器自動尋找諧振點，自動升壓至預置電壓。
按“返回”鍵回到參數設置界面，按 確認 鍵開始試驗，界面顯示“正在啟動”，而后，進入正在試驗界面。

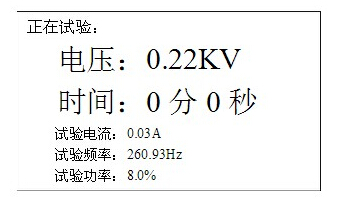

4、正在試驗

進入“正在試驗”界面，儀器根據“參數設置”中的各參數輸出電源信號。如果在“選擇試驗?zāi)Ｊ健敝羞x擇了“自動”，儀器會自動尋找諧振點，找到諧振點后會自動升壓至預置電壓。如果在“選擇試驗?zāi)Ｊ健敝羞x擇了“手動”，可通過按鍵手動找頻和調壓，具體操作如下：
當光標a在“試驗頻率”或“試驗功率”前閃動時，可按上、下鍵在兩者之間切換，按左、右鍵可進入相應項目修改其中的數值，光標a停止閃動，光標b會在要修改的數字下閃動。
光標b閃動時，按上、下鍵可改變相應數值大小，按左、右鍵可切換數位。頻率或功率數值設定完成后，可按確認鍵回到選擇“試驗頻率”、“試驗功率”狀態，光標b消失。光標a閃動。
正在試驗時，如果按返回鍵，試驗結束，儀器顯示試驗結束界面。
正在試驗時的界面顯示各參數說明：
電壓：正在試驗時加在被試品上的高壓。
時間：正在試驗時，加在被試品上的電壓值達到“預置電壓”后，儀器的計時時間，當該時間等于“預置時間”時，儀器結束試驗。
試驗電流：正在試驗時在激勵變壓器原邊上流過的電流。
試驗頻率：正在試驗時儀器輸出的電源頻率，調節該數值可改變電源輸出頻率。
試驗功率：正在試驗時儀器輸出的電壓幅值與儀器最大輸出電壓幅值之比，調節該數值可改變電源輸出電壓的大小。

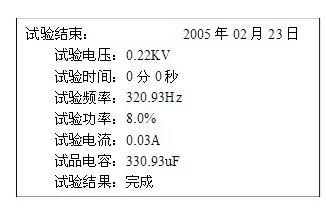

5、試驗結束
正在試驗時，如果按“返回”鍵，試驗結束，儀器顯示試驗結束界面。

在試驗結束界面狀態，按確認鍵打印輸出試驗結果。
在試驗結果欄顯示的是試驗結束的原因或結果。從試驗結束的原因或結果有
1）按鍵返回: 人為按了返回鍵使試驗結束。
2）過壓保護: 試驗電壓值超出預置電壓值20%。
3）過流保護: 試驗電流值超出保護電流值。
4）模塊保護: 儀器內功率模塊短路保護或過流保護。
5）過熱保護：儀器內功率模塊發生過熱保護使試驗結束。
6）閃絡保護: 試品發生電壓閃絡。
7）預置時間到: 試品加預置電壓時間達到預置時間。

變頻串聯諧振試驗裝置的操作方法是我們使用該設備之前必須深刻了解的知識，這樣才能保障我們各項耐壓試驗的順利進行。
