1、交流電流源

三相共用中性點的電流源，電流上升下降時間 ＜100μs

最大輸出功率：300VA/相

輸出準確度：

單相連續輸出時間：

分辨力：10mA

2、交流電壓源

四相共用中性點的電壓源，電流上升下降時間 ＜100μs

最大輸出功率：≥75VA/相

輸出準確度：

分辨力：10mV

3、直流電流源

單相輸出范圍：-10A～+10A或0～20A

最大輸出功率：200VA/相

輸出準確度：

分辨力：10mA

4、直流電壓源

直流電壓輸出范圍：-150V～+150V或0～300V

最大輸出功率：≥100VA

輸出準確度：

分辨力：10mV

5、交流電壓、電流源角度

相角范圍：0°～360°

準確度：±0.5°

分辨力：0.1°

6、交流電壓、電流源頻率

頻率范圍：10～1000Hz

能疊加2～20次任意幅值的諧波及直流

輸出準確度：

分辨力：0.001 Hz

7、計時精度

8、開入量

8路獨立開關接點輸入，自動識別有源接點的極性

兼容空接點與15V～250V有源接點

9、開出量

4對可編程開關空接點輸出

接點容量：250VDC，0.5A或250VAC，0.5A

10、同步性

電壓電流同步性 ≤50μS

11、供電電源

交流輸入電壓：

額定值：220V±10%

基準值：220V±2%

交流供電頻率：

額定值：50Hz±10%

基準值：50Hz±2%

12、使用環境

環境溫度：－10℃～+40℃

相對濕度：≤90%

大氣壓強：80～110kPa

13、機箱尺寸與重量

箱體尺寸（長×寬×高）：420mm×190mm×470mm

重量：20千克

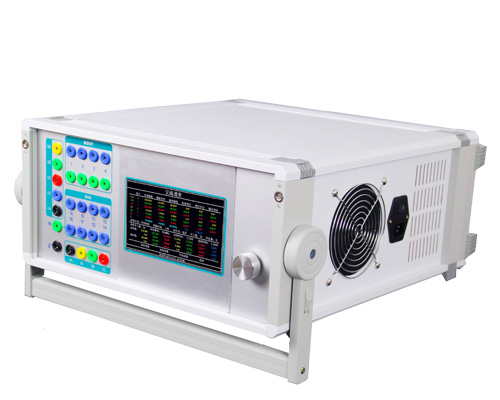

        1、標準的4相電壓3相電流輸出 具有4相電壓3相電流輸出，可方便地進行各種組合輸出進行各種類型保護試驗。每相電壓可輸出120V，電流三并可輸出90A，第4相電壓Ux為多功能電壓項，可設為4種3U0或檢同期電壓，或任意某一電壓值的情況輸出。

        2、單機操作方便單機由方便靈活的旋轉鼠標通過大屏幕液晶顯示屏進行操作，全部中文顯示。可完成現場大多數試驗檢定工作，可對各種繼電器及微機保護進行檢定，并可模擬各種復雜的瞬時性、永久性、轉換性故障進行整組試驗。開機即可使用，操作方便快捷。

        3、雙操作方式，聯接電腦運行 通過Windows平臺上的全套中文操作軟件，可進行各種大型復雜及自動化程度更高的校驗工作，可方便地測試及掃描各種保護定值，可實時存貯測試數據，顯示矢量圖，繪制故障波形，聯機打印報表等。

        4、軟件功能強大。可完成各種自動化程度高的大型復雜校驗工作，如三相差動試驗、廠用電快切、備自投試驗、線路保護檢同期重合閘等，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。

        5、開關量接點豐富KDJB-702為7路接點輸入和3對空接點輸出。輸入接點為空接點和0～250V電位接點兼容，可智能自動識別。輸入、輸出接點可根據用戶需要擴展。

        6、大屏幕LCD顯示屏。本機采用320×240點陣大屏幕高分辨率圖形液晶顯示屏，全部操作過程均在顯示屏上設定，操作界面和試驗結果均漢化顯示，顯示直觀清晰。

        7、自我保護。采用合理設計的散熱結構，并具有可靠完善的多種保護措施及電源軟啟動，和一定的故障自診斷及閉鎖功能。

        8、具有獨立專用直流電源輸出。裝置設有一路110V 及 220V專用可調直流電源輸出。

        9、性價比高 屬于跨專業聯合設計產品，綜合了多專業的先進科技成果。兼具大型測試儀的性能，和小型測試儀的價位，具有很高的性能價格比。

產品配件圖

                   附件圖集                                         電源線                                                連接線1                                          連接線2                                        連接線3

                連接線4                                               線包
