功率差動繼電器校驗儀是為檢驗功率繼電器和差動繼電器而設計的專用儀器，具有性能穩定，功能齊全，操作簡單的特點。為了幫助我們更好的使用該儀器，在使用前一定要了解該設備的使用方法。

一、功率方向繼電器的校驗方法：
所有調壓器回到零位，功能開關5撥向功率位置，開關6撥到下面（即非直流輸出），打開電源開關，表頭18、17、14點亮，并且回零，相位表頭點亮。
1.潛動試驗
電流潛動：電壓回路端鈕⑦、⑧間經20Ω電阻短路、電流回路通入額定電流，測極化繼電器線圈⑨、⑩端鈕上的電壓，不大于0.1V。
電壓潛動：在電壓回路加100V電壓，將電流回路開路，測極化繼電器線圈上的電壓，對于LG-11型，允許電壓不大于0.1V，對于LG-12型，允許有不大于1.0V的制動電壓。
潛動調好后,將繼電器推入面板上的底座,將電壓調至100V，打開輸出開關，繼電器觸點不應有瞬間接通現象。
2.動作區和最大靈敏角檢驗
本儀器的面板上有移相粗調開關，共分六檔，每檔為30°移相角，可使移相角在0°～360°間連續可調，調整相位角時每檔應連續變化，否則改變電源相序。
通入100V的電壓和5A電流，然后調整相位角0°～360°，此時可由相位表讀出繼電器動作時電壓超前電流的角度和滯后的角度，以電流為基準畫出此兩角度作角平分線，與電流之間的夾角即為最大靈敏角,在額定電流電壓下，動作區≥115°,最大靈敏角與制造廠規定相差不超過±10°。
3.LG-11型繼電器記憶作用檢驗
在靈敏角下，當電流通入0.5倍額定電流和10倍額定電流時，將電壓調至100V，關閉輸出開關，繼電器應可靠動作。
二、差動繼電器校驗方法：
所有調壓器回到零位，輸出開關關斷，功能開關5撥到差動位置。

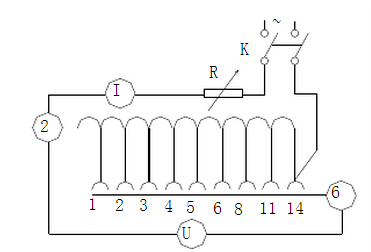

1.差動繞組、平衡繞組及制動繞組正確性檢驗
斷開10、11端子間的連片，使二次繞組開路，并將平衡繞組及制動繞組面板上的整定螺釘取下，差動繞組上的整定螺釘插在“20”位置，在差動繞組兩端（③、⑧端子間）加一正弦電壓（實際試驗時，可通入電流取電壓降），所加電壓的大小，為方便起見可取200毫伏，即每匝繞組上的分布電壓為200 =10毫伏。然后用電子管電壓表檢查各繞組抽頭電壓。

檢查差動繞組時，分別測量端子⑧對差動繞組各插孔的電壓值；檢查平衡繞組Wp1時，分別測量端子⑧對0、4、8、12、16各插孔以及端子④對0、1、2、3各插孔的電壓值；檢查平衡繞組Wp2時，分別測量端子⑧對0、4、8、12、16各插孔以及端子①對0、1、2、3各插孔的電壓值。

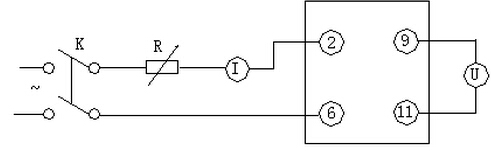

2.制動繞組與二次繞組間無互感檢驗
按【圖三】接線。制動繞組全部接入，通過10安電流，用高內阻電壓表測二次繞組上的電壓不超過40毫伏。

                       圖三 差動繼電器制動繞組與二次繞組間無互感檢驗接線圖

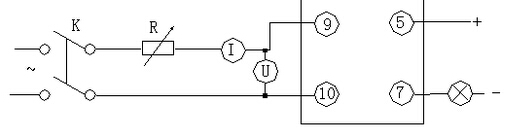

3.執行元件動作電壓、動作電流及返回電流檢驗
按圖接線。試驗時打開⑩、11端子間的連接片，對執行元件單獨進行試驗。應特別注意，執行元件的動作電壓是指執行元件起動后再用非磁性物質把舌片卡在未動作位置時的電壓值。所用電壓表的內阻應不小于1000歐/伏。動作電壓應滿足1.5～1.56伏，動作電流滿足220～230毫安，返回系數為0.7～0.85。測量應重復三次，其離散值不大于±3%，否則應檢查原因。
如果試驗時電源不是50赫，應按每偏差±1赫電壓值改變±2%進行修正。

                                      差動繼電器執行元件實驗接線圖

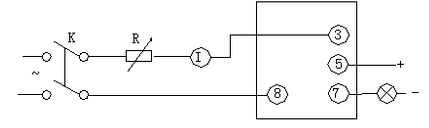

4.無制動時的起始動作安匝檢驗
檢驗接線如圖所示，試驗時把差動繞組W0全部接入，要求動作安匝為60±4安匝。如果動作安匝距離要求相差不大時，可采用將執行元件動作值適當增減（在要求范圍內）的方法和稍許改變飽和變流器鐵芯壓緊螺絲松緊程度的辦法使之符合要求。如果相差較大，則必須用變流器鐵芯組合方式的辦法進行調整。

                                  差動繼電器動作安匝實驗接線圖

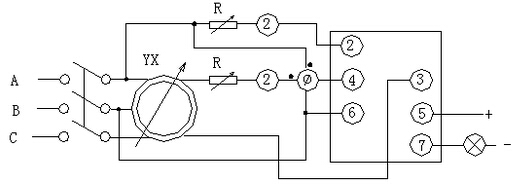

5.制動特性檢驗
按圖接線，可用較大容量的移相器動作電流和制動電流間的相角Φ，如圖所示。亦可用改變電源相別來改變相角Φ，如圖所示。

                                                     差動繼電器制動特性接線圖

試驗時斷開④、⑥端子間的連片，動作回路取用39匝（差動繞組20匝和一個平衡繞組19匝），制動回路取14匝。試驗時先加制動電流，再加動作電流，錄取制動特性曲線。對于每條曲線，制動電流至少需要20安（相當于制動安匝為280）。

以上就是功率差動繼電器校驗儀對各種繼電器效驗方法，我們必須要掌握。
