SF6氣體密度繼電器校驗儀使用方法：

1、現場校驗SF6氣體密度繼電器時，斷開與密度繼電器相連的電源，以免損壞校驗儀。

2、根據測試目標，把報警導線和閉鎖導線分別與密度繼電器的信號插座對接好。當進行單動作信號校驗時，不使用的鱷魚夾可閑置，但不要與其它鱷魚夾發生接觸。測試一個信號時（單報警單閉鎖1或者單閉鎖2三者其中之一）應只接相應的測試信號，并在操作界面上選擇“單信號”，系統會自動識別。

3、把配備的信號測試線另一頭與儀器面板上的航插信號口相連接。

4、使用配備的連接氣管將氣瓶與儀器面板上的進氣口相連接。

5、使用配備的連接氣管與過渡接頭將密度繼電器與儀器面板上的測量口相連接。

6、如果需要執行的是壓力表校驗操作，則需要將待校驗的壓力表與儀器面板上的測量口相連接；如果需要執行的是系統壓力值修正操作，則需要將經過計量校準的高精度壓力表與儀器面板上的測量口相連接。

7、打開儀器電源。

8、打開氣瓶上的閥門。

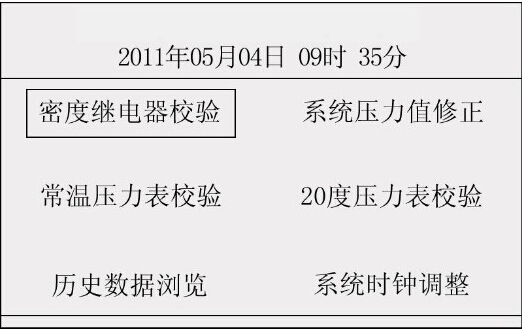

9、系統顯示主界面如下圖1：

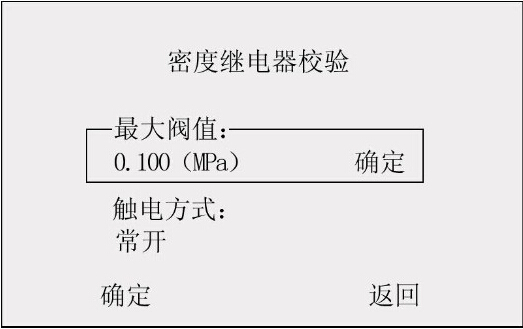

此時光標選定了“密度繼電器校驗”選項，按“飛梭確定鍵”進入密度繼電器校驗程序，如圖2所示界面。

這是“密度繼電器校驗”的第一個界面。在該界面中可以首先設置最大閥值（“最大閥值”是指測試密度繼電器時由進氣到放氣的切換壓力值）。按“飛梭確定鍵”，數值菜單反顯，然后旋轉飛梭可以使數值增減，達到目標值后按“飛梭確定鍵”使數值菜單正常顯示后再旋轉飛梭到旁邊的“確定”按鈕，再按“飛梭確定鍵”即可進入“觸點方式”選擇菜單如圖3所示。

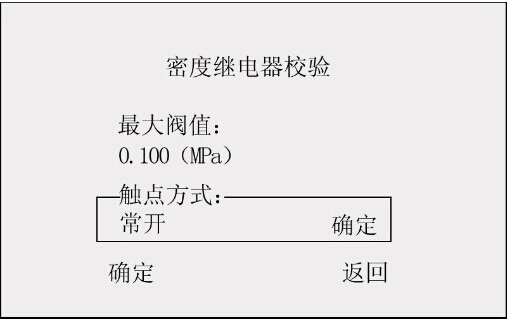

進入“觸點方式”菜單后用飛梭可以選擇密度繼電器的觸點方式，有“常開”和“常閉”兩個選項。注意：觸點方式是指密度繼電器非帶載的狀態。設置完成后旋轉飛梭到最下面的“確定”選項，按“飛梭確定鍵”進入下一級菜單，如圖4所示。

在該界面中，首先設置“檢測次數”，有1、2、3三種選擇。該選項用于設置充放氣的循環次數。接下來的“溫度方式”選擇菜單用于選擇系統采集溫度的方式，有“系統”和“手動”兩個選項。“系統”是指由系統自帶的傳感器感測環境溫度；“手動”是指由用戶用紅外測試密度繼電器的內部溫度，然后手動輸入。溫度設置完成后進入“信號接點”選擇菜單。該菜單有三個選項，分別是“單信號”，“單閉鎖”和“雙閉鎖”。下面分別對三個選項進行詳細說明。

單信號：選擇單信號時，只能有一個測試信號接入儀器，單報警、單閉鎖1和單閉鎖2任選其一，由物理連接決定，系統自動識別。

單閉鎖：選擇單閉鎖時，系統有兩個測試信號接入儀器，其中必須有單報警，而單閉鎖1和單閉鎖2任選其一，此時系統同時測試兩個信號。

雙閉鎖：選擇雙閉鎖時，三個信號必須同時接入系統，此時系統同時測試三個信號。

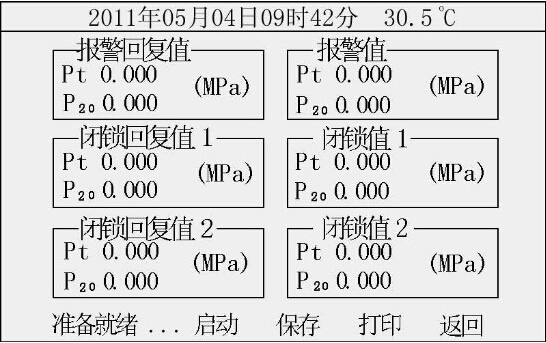

設置完該界面的所有選項后進入主測試界面，如圖5所示。

外界氣路均準備好以后，點擊“啟動”，系統會按前面設定的檢測方式自動完成全部檢測。如果有問題，系統會顯示“器件故障”，此時用戶應檢查線路和氣路的連接是否正確。測試完成后，可以保存和打印測試結果。點擊“返回”后系統退出測試主界面。

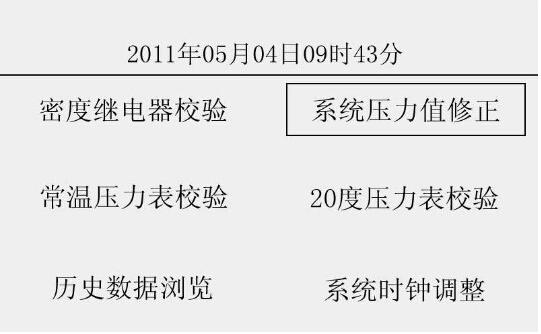

在系統主界面旋轉飛梭使光標選擇“系統壓力值修正”，如圖6所示，此時可以進入壓力值修正界面，以修正系統的檢測誤差。由于壓力修正值在出廠時已經校好，用戶不必再修正，以免影響系統的檢測精度。

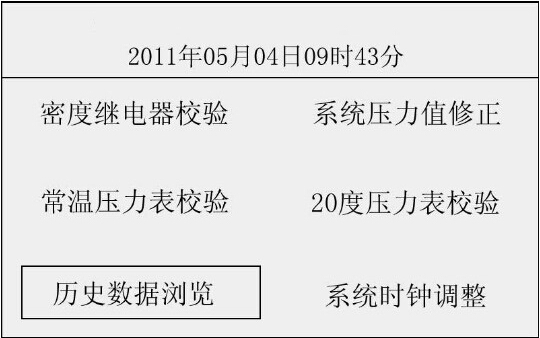

在系統主界面旋轉飛梭使光標選擇“歷史數據瀏覽”，如圖7所示，可以瀏覽原來的測試結果。

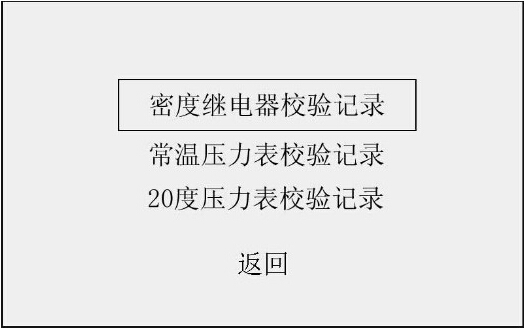

點擊“飛梭確定”后進入的界面如圖8所示。

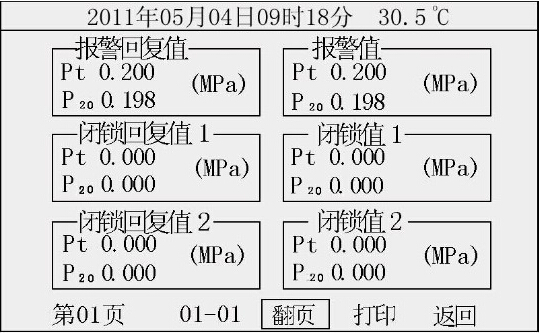

點擊“密度繼電器校驗記錄”后可以看到歷史數據，如圖9所示。

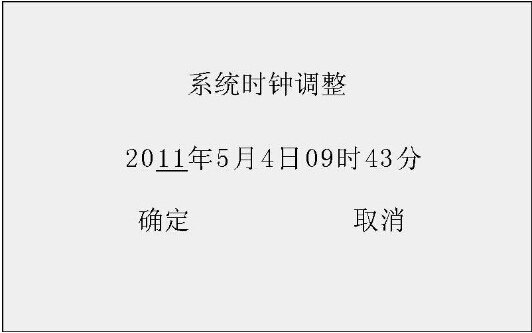

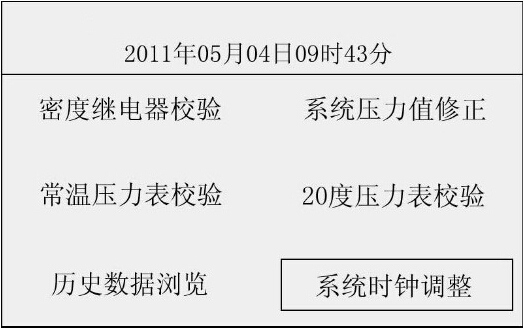

在主界面上點擊“系統時鐘調整”，如圖10所示，可以進入系統時鐘修正界面，如圖11所示。

此時按確定鍵使相應的數字反顯后可以分別對年、月、日、時和分的數值分別進行調整。
