三相微機繼電保護測試儀具有4相電壓3相電流輸出，可方便地進行各種組合輸出進行各種類型保護試驗。為了更好的做好各種繼保試驗，掌握其正確的使用方法就很重要了。

1、

2、低周同期試驗:三相電壓，三相電流輸出頻率范圍45—60Hz。最小調節精度為0.001Hz，用于測試低周減載或滑差閉鎖裝置。當開始輸出時，程序輸出起始頻率保持3秒鐘，3秒鐘以后程序開始變頻。用戶可設置起始頻率和終止頻率。頻率步長可正可負，時間間隔的調整可用來設定頻率的變化速率，步長除以時間間隔等于滑差速率。即fs=△f/△t,例如滑差閉鎖定值是3.00Hz/S時, 可將頻率步長設為-0.061, 間隔時間設為0.02S, 則fs=0.061/0.02=3.1Hz/S，點擊“開始”程序即開始輸出并開始變頻，此時保護裝置或繼電器應不動作。當fs小于滑差閉鎖定值時保護裝置或繼電器應動作, 此時可將△f設為-0.058, 時間間隔不變, 點擊“開始”程序即開始輸出并開始變頻，繼電器動作后即記錄動作頻率。此時反方向變化頻率，直到繼電器接點返回，記錄返回頻率，程序自動停止輸出手動試驗時，轉動鼠標即可改變頻率，直到繼電器動作，點擊“終止”則停止測試儀輸出。

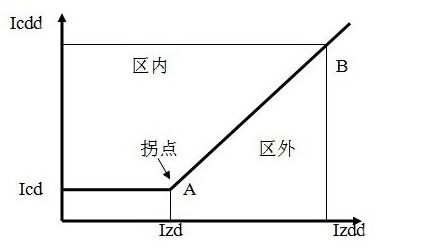

3、三相繼電保護測試儀差動試驗測量方法：一般是固定IB為一定值，自動或手動改變IA直到繼電器動作，此時屏幕上記錄動作電流值。IA與IB的相位可以設置，一般為0°或180°。當某相電流大于30A時，可采用兩相并聯方式。程序可定義IC=IA或IC=IB。可用IC與IA或IC與IB并聯輸出。

4、三相繼電保護測試儀疊加諧波試驗:三相電流、電壓在基波上可疊加2—11次諧波，諧波的幅值、相位可在線控制。初始值，基波電壓為57.73V，電流為5A，相位互差120°正序，2—11次諧波的幅值均為0，用戶可自行設定，諧波相位用戶也可設定。由于屏幕限制，所以幅值和相位是分屏顯示的。把光標移到“幅值”上，然后將其切換成“相位”，屏幕將所有參數全部切換成相位，變化量可選Va，Vb，Vc，Ia，Ib，Ic全選、不選。全選表示Va，Vb，Vc，Ia，Ib，Ic全部可變，不選表示所有參數都不可變，只按設定值連續輸出。當選擇某一個變量時，該變量的幅值、相位同時發生變化。若只按幅值變化時，可將相位步長設為0。本程序只有自動輸出，沒有手動輸出。

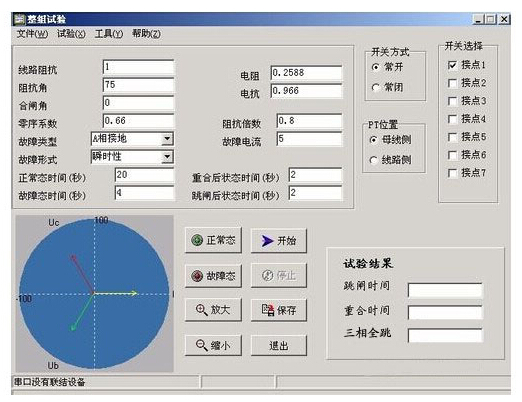

5、三相繼電保護測試儀整組試驗操作方法:零序系數一般取K0=Kx，正常態時間選擇20秒。以躲過保護裝置的整組復歸時間，故障態時間一般選擇大于保護動作時間，跳閘后狀態時間選擇大于重合閘動作時間。將VA，VB，VC，VN，IA，IB，IC，IN接入保護屏上的相應端子，先選用“交流試驗”程序輸出三相對稱電壓、電流值，觀察保護采樣值是否與測試儀輸出一致，如果一致，說明接線正確，可進行下一步試驗。將保護出口接點接入測試儀開入量的任意一通道。將重合接點接入測試儀開入量的另一通道，可以測出保護的跳閘時間、重合時間和后加速時間，由于現場保護的出口接點和重合接點很難找到，所以通常也可以不接保護的跳閘接點和重合接點，而將故障態時間設置成略大于保護跳閘時間，將跳閘后狀態時間設置成略大于重合閘動作時間，測試儀仍能按時給出故障量，而保護裝置的動作情況可以從保護屏幕上直接查看。

三相微機繼電保護測試儀使用方法是我們必須了解的東西，這樣才能保障我們使用該儀器進行各種試驗的正確性及精準性。
