油浸式試驗變壓器進行各種試驗接線方法說明
發布時間：2015/9/29
油浸式試驗變壓器是用于對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗的專用設備。使用油浸式試驗變壓器可進行各種不同的高壓試驗，其試驗接線方法也各不相同，下面武漢科電中威給大家分享一下各種接線方法。

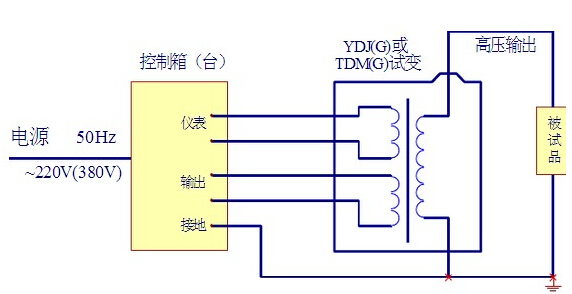

1、交流（工頻）耐壓試驗接線方法
說明：做交流耐壓試驗時，既可使用YDJ（G）交流試變，也可使用YTJZ（G）試變。不過在使用YTJZ（G）做交流耐壓試驗時，不必將高壓柱上的短路桿拉出來。

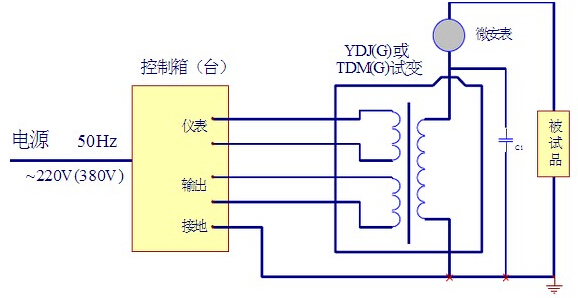

2、直流泄漏與直流耐壓試驗接線示意圖
說明：
1、做直流泄漏與直流耐壓試驗時，只能使用YTJZ（G）試變，且在使用時必須將高壓柱上的短路桿拉出來。
2、做電纜耐壓不需另并電容，可用分壓器，分壓器更直觀，準確讀出高壓電壓值。
3、做直流泄漏時，微安表可直接讀出直流泄漏值。
4、直流泄漏完成后，可不拆線直接進行直流耐壓試驗。
5、做避雷器試驗時需加電容。
以上就是油浸式試驗變壓器在進行不同試驗時的接線方法，了解它，才能更好的幫助我們最好各種試驗。
