全自動電容電流測試儀，采用中性點電容法測量配網電容電流 該測試儀采用大屏幕液晶顯示，中文菜單，在做好安全措施后，事先設置儀器參數后則無需觸碰操作儀器，使這項工作變得安全、簡單、快捷，且測試結果準確、穩定、可靠，不受其他運行條件影響，特別是系統不平衡的時候。其使用方法如下：
1、將儀器可靠接地；在儀器的中性點端和接地端并聯放電間隙
2、設置測試參數，

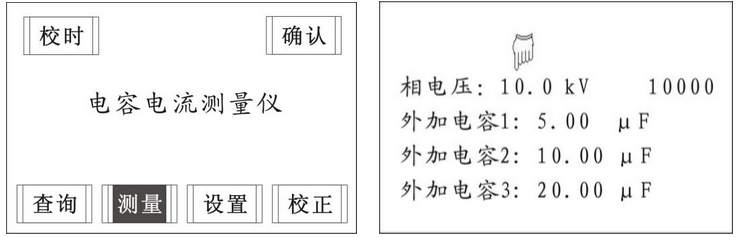

儀器接通電源后，進入開機畫面（如圖7）中的設置菜單，
例如電壓等級（6、10或35kV）、外加電容參數（儀器內部已經安裝了進口高壓電容，）；
電壓等級設置為系統相電壓；
電容參數設置為出廠設置值；不允許改變此參數
設置完后，按“確認”鍵，退出并存入設置值。
然后將光標置于測量處，按鼠標鍵確認，等待下一步操作；
3、測量中性點電壓，確認安全；
中性點可以是變壓器、補償電容器的中性點
（1）將外加測量電壓互感器的高壓端A，經保險管（熔斷器）接至絕緣棒，用絕緣棒碰觸中性點；
（2）測量電網不對稱電壓UN ；
當通過電壓表知道中性點電壓低于AC300V以下時，方可進行下一步操作；
如果中性點電壓小于5V，儀器不能正常工作，只須在某一相上增加電容使中性點電壓上升即可；儀器隨機配置了高壓電容（0.05微法左右）。
如果中性點電壓大于300V，儀器不能正常工作，必須使電壓下降，此時三相嚴重不對稱，不能開展試驗。

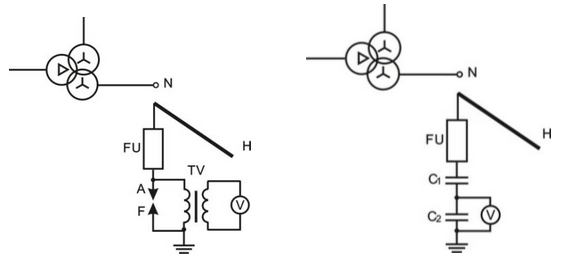

用PT測量中性點電壓 用分壓器測量中性點電壓
T－變壓器 N－變壓器中性點 FU－熔斷器
TV－電壓互感器 F－保護間隙 H－絕緣棒
4、將檢驗合格的絕緣桿（高壓端串聯速熔保險）通過專用高壓電纜與儀器中心點端子連接，待命。

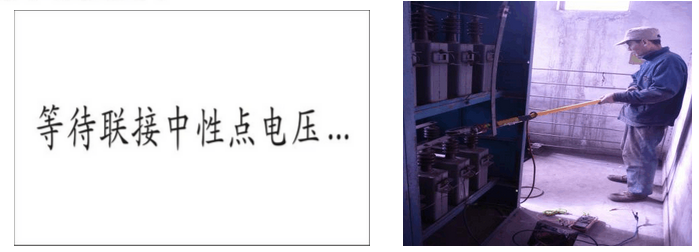

5、將上述絕緣桿（高壓端串聯速熔保險）與中性點相保持碰觸連接。

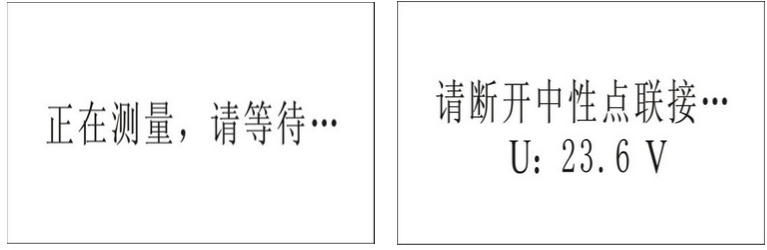

6、大約只需要30秒鐘，儀器發出“嘟”的長音后，表示測量完畢。立即將絕緣桿脫離與中性點的接觸；出現圖13的內容，電壓在迅速下降；

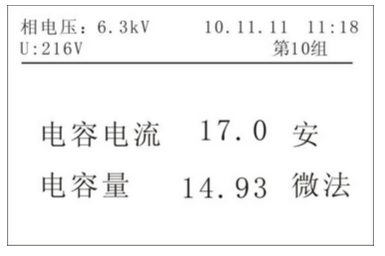

7、當電壓下降到1.5V以下時， 如果電壓下降緩慢，直接將儀器面板上的中性點端用導線與地短接，立即就出現結果顯示。
8、保存或打印
左旋或右旋鼠標，出現打印和保存菜單，直接確認即可。
掌握全自動電容電流測試儀的操作方法，對于我們在日后能夠熟練的使用該儀器，是具有很大幫助的。
