全自動全自動電容電流測試儀直接從PT的二次側測量配電網的電容電流，與傳統的測試方法相比，無需做繁雜的安全措施和等待冗長的調度命令，因而減少了試驗的危險性。為了更好的利用該設備做好試驗，對于其使用接線方法我們一定要掌握。

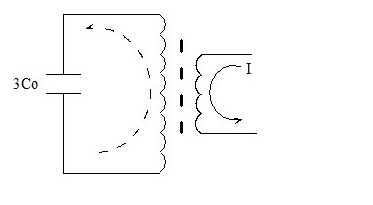

1、由于儀器是從PT開口三角注入一個異頻的電流（非50Hz的交流電流，目的為了消除工頻電壓的干擾），這樣在PT高壓側就感應出一個按變比減小的電流，此電流為零序電流，即其在三相的大小和方向相同，因此它在電源和負荷側均不能流通，只能通過PT和對地電容形成回路，所以接線原理可以簡化為下圖所示。

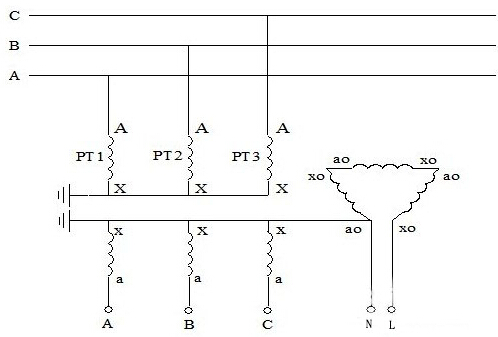

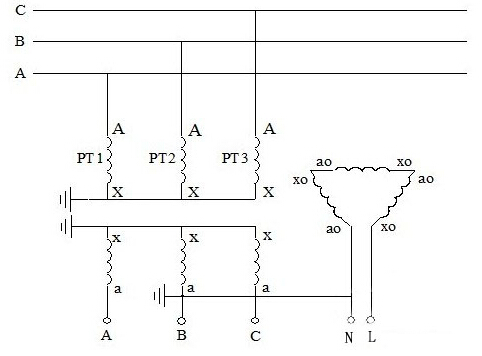

2、3PT接線方式：這種接線方式分“N接地”、“B相接地”兩種，如下圖，對于這兩種方式，均從N-L兩端注入測試信號。根據所用PT的不同，組成開口三角的二次繞組。

3、常見的采用3PT接線方式的配網其運行方式如圖所示：

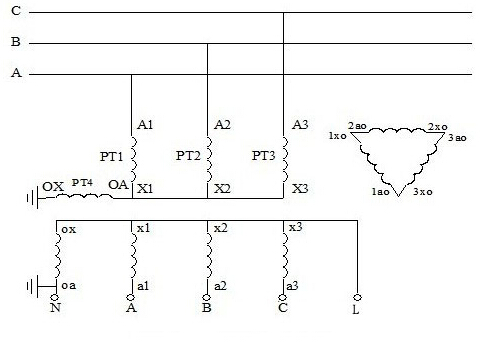

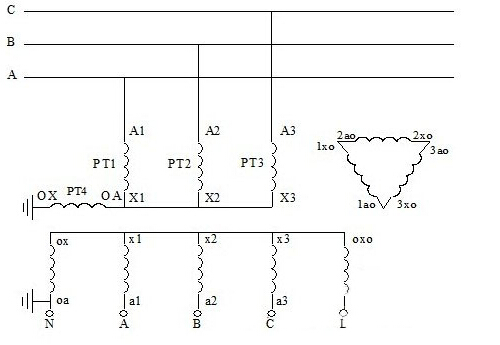

4、4PT接線方式：大部分變電站中的4PT的接線方式有兩種接法，圖示分別如下。對于4PT的接線方式，組成星形的三個PT的開口三角側被短接，系統零序電壓由第四個PT的測量線圈來測量，各相電壓分別從A－N、B－N、C－N端測量。

全自動電容電流測試儀接線方法是我們必須熟知的，這對于我們測量各種不同的參數是非常有幫助的。
