變壓器綜合測試臺可進行各項變壓器性能檢測的相關(guān)試驗，有變壓器空載特性測試（空載損耗、空載電流百分比），變壓器負載特性測試（負載損耗、阻抗電壓百分比），變壓器變比、組別、變比誤差測試，變壓器直流電阻測試，變壓器絕緣電阻測試，變壓器工頻耐壓測試，變壓器倍頻耐壓測試等。
為了幫助我們更好的利用變壓器綜合測試臺進行各項試驗，在使用該設(shè)備前我們一定要知道變壓器綜合測試臺試驗接線方法。

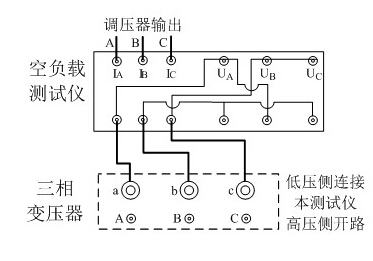

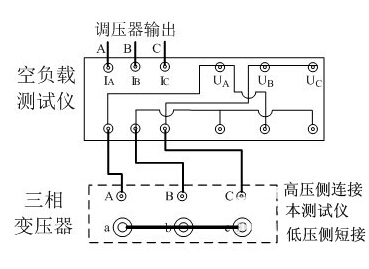

一、雙表法空載試驗接線圖：

二、雙表法負載試驗接線圖：

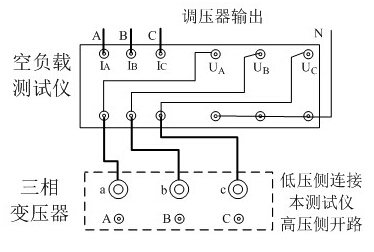

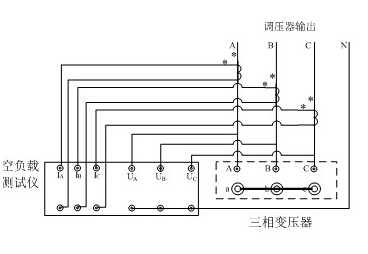

三、三表法空載試驗接線圖

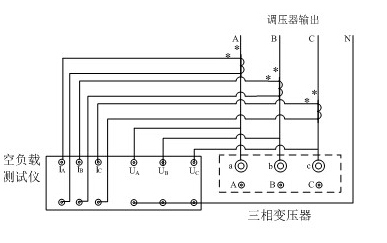

四、三表法負載試驗接線圖

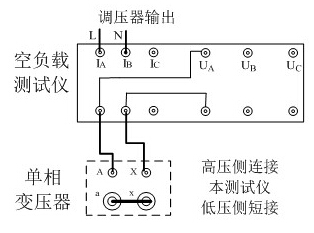

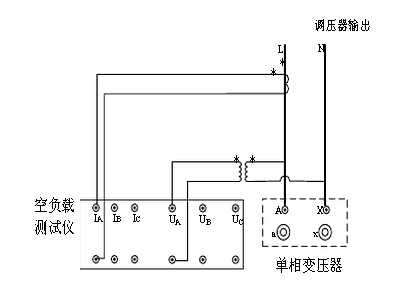

五、單相變壓器空載試驗接線圖

六、單相變壓器負載試驗接線圖

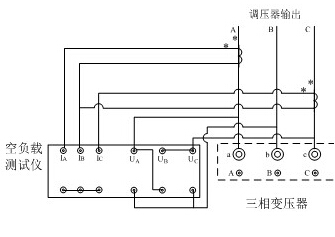

七、使用CT時雙表法空載試驗接線圖

八、使用CT時雙表法負載試驗接線圖

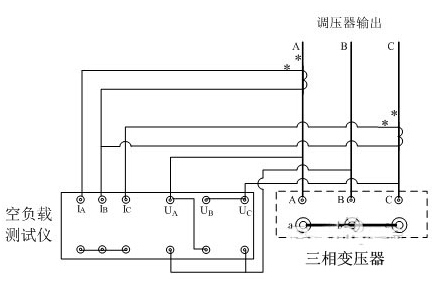

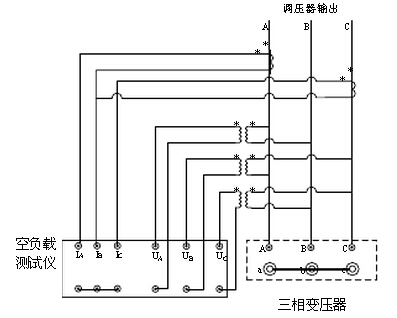

九、使用CT時三表法空載試驗接線圖

十、使用CT時三表法負載試驗接線圖

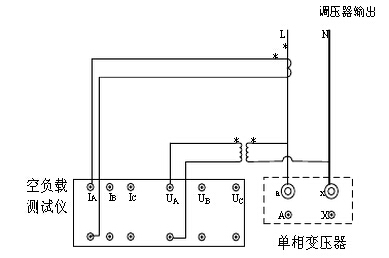

十一、使用CT時單相變壓器空載試驗接線圖

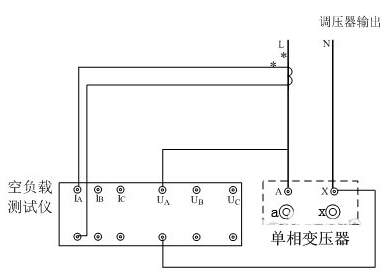

十二、使用CT時單相變壓器負載試驗接線圖

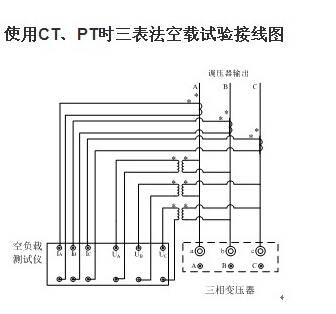

十三、使用CT、PT時三表法空載試驗接線圖

十四、使用CT、PT時三表法負載試驗接線圖

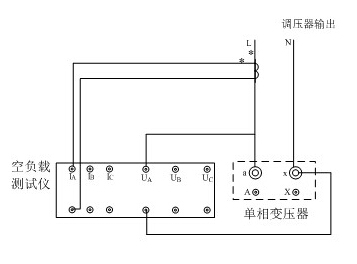

十五、使用CT、PT時單相變壓器空載試驗接線圖

十六、使用CT、PT時單相變壓器負載試驗接線圖

我們在使用變壓器綜合測試臺進行各種試驗前，對于其正確的接線方法一定要了解，這是保證試驗順利進行的前提條件。
