繼電保護測試儀都可以單機操作，也可以通過外接電腦進行聯機操作。外接電腦操作時，需電腦有RS232串行通信口，并且該串口設置為COM1口。然后用廠家配送的專用通信線將電腦和測試儀連接起來。下面給大家介紹一下繼電保護測試儀與電腦通信以及串口的設置方法。

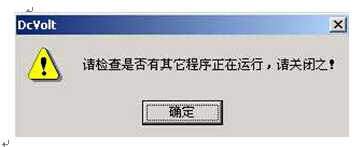

臺式電腦自身一般有兩個串口，并且其中一個也定義為COM1了。所以由臺式電腦與測試儀通信時，只需用專用通信線將電腦和測試儀連接起來即可。但筆記本電腦現大多已沒有串口，在無串口或串口沒有設置為COM1的電腦上運行新的測試軟件，一般會出現如下出錯提示：

或者

那么，就需要將筆記本電腦的USB口轉換為RS232串行通信口。要實現通信，必須將一根“USB→串口”的轉接線與廠家配送的專用通信線連接起來。以Windows 2000操作系統為例，USB口的設置方法如下：
1、將“USB→串口”轉接線自帶的驅動光盤放入光驅，并將轉接線的USB接口端插入筆記本的某個USB口，此時系統將檢測到有新硬件，并請求安裝驅動程序；
2、驅動光盤放入光驅后，電腦一般會自動播放，如果沒有，或右鍵點擊光驅磁盤，從彈出的菜單中選擇“自動播放”，從打開的產品圖片中確認即將安裝的轉接線的驅動程序在哪個文件夾中，比如為“USB1.1 TO RS232 Cable”文件夾；
3、按系統的引導，安裝驅動程序。指向目錄：＼USB1.1 TO RS232 Cable ＼PC Driver＼ser2pl.sys ；
至此，該轉接線的驅動程序已安裝完畢，下一步設置端口為COM1口。步驟如下：
4、將轉接線的USB接口端仍然插入筆記本的那個USB口后，鼠標右擊桌面上的“我的電腦”圖標，從菜彈中選擇“屬性”，彈出“系統特性”對話框。

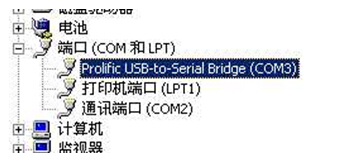

5、點擊“硬件”頁面的“設備管理器”按鈕，從彈出的對話框中選擇“端口（COM和LPT）”，當驅動程序安裝成功后，端口下的目錄如右圖所示：

6、從右圖中可以看出，該端口被默認為COM3，應將其改為COM1。在Prolific USB-to-serial Bridge（COM3）上雙擊鼠標，或右鍵點擊，從菜單中選擇“屬性”；

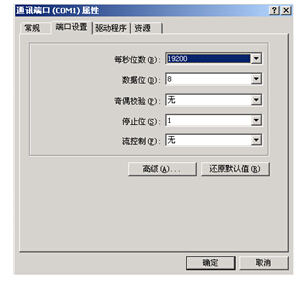

7、在彈出的對話框中的“端口設置”頁中，一般選擇“每秒位數”19200，如右圖所示：然后按下“高級”按鈕；

8、從彈出的對話框中選擇端口號為COM1。有時會發現，其下拉菜單中顯示：COM1（使用中）。這無妨，仍然選擇COM1。
9、一步步點擊“確認”按鈕，則端口設置完成。可以按上面的步驟再查看上圖中Prolific USB-to-serial Bridge端口是否已經改為COM1了。如果還沒有，可以重新啟動電腦以完成。
至此，全部的設置工作已經完成。使用時必須注意：如果筆記本中有多個USB口，則只有剛才所插的那個安裝了驅動程序，所以使用時也只能插這個口，其它USB口無效。
正確的接線是：筆記本電腦（USB口）——轉接線的USB端——轉接線的串口端（公口）——專用通信線的母口——專用通信線的公口——測試儀（母口）。
對于等型號的測試儀，通信前必須按下“外接PC”按鈕，使其進入通信狀態。正確接線后，在電腦中打開測試模塊軟件，按下“開始”鍵后，即可發現測試儀的電流開路指示燈亮，說明通信成功。
以上就是繼電保護測試儀外接電腦串行通信口的設置方法，使用該儀器之前一定要了解該方法，這對于數據的處理是非常有好處的。
