變壓器繞組變形試驗已經被國家電網列入變壓器出廠、交接和發生短路事故后的必試項目。因此對于該試驗的幾種方法，我們必須要掌握。當前，最簡單的方法就是利用變壓器繞組變形測試儀進行測試，簡單方便。除此之外，還有以下幾種。
1、常規方法
(如測量變壓比、直流電阻等)因測量靈敏度太低，用以診斷變壓器繞組變形是比較困難的。
2、電容法
雙繞組變壓器(內低外高)為例，用電橋進行變壓器繞組連同套管的介損時，可測量并計算出低壓繞組對地集中電容CL、高低壓繞組間電容CHL和高壓繞組對地電容CH。
3、低電壓阻抗法
通過測量變壓器繞組在50Hz下的阻抗或漏抗，由阻抗或漏抗的變化來判斷變壓器繞組是否發生了危及運行的變形，如匝間短路、開路、線圈位移等。
4、頻率響應法

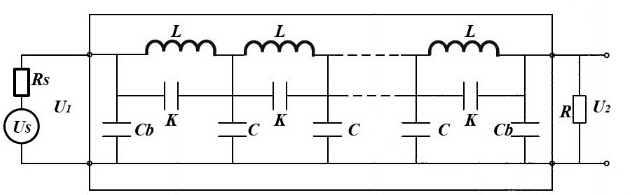

在繞組的一端輸入掃頻電壓信號Vs(依次輸入不同頻率的正弦波電壓信號)，通過數字化記錄設備同時檢測不同掃描頻率下繞組兩端的對地電壓信號Vi(n)和Vo(n)，得到被測變壓器繞組的傳遞函數H(n):

通過以上幾種方法的對比，頻率響應法是當前做好的試驗方法了。變壓器繞組變形測試儀也是根據頻響法設計制造而成的。
