一、測試原理

變壓器短路阻抗是指變壓器在額定頻率和參考溫度下，從一側繞組加電壓，而另一側繞組短路時，所測得的電壓與電流之比。這一參數反映了變壓器繞組在短路電流沖擊下的電磁特性，與繞組的結構、材料、制造工藝等因素密切相關。

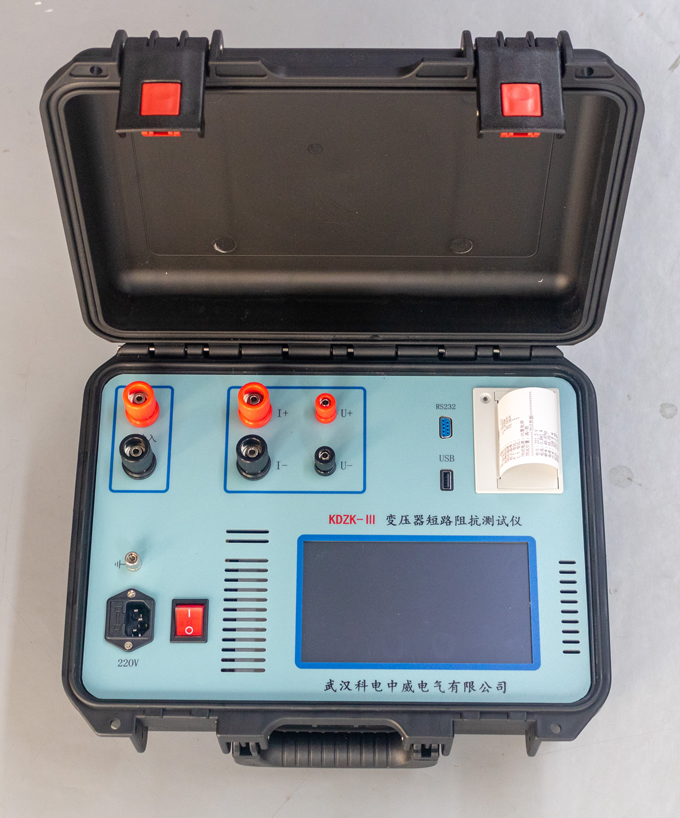

變壓器短路阻抗測試的基本原理是通過在變壓器的一側施加一定的電壓，并測量另一側短路時的電流，從而計算出短路阻抗值。這個過程中，測試儀器會同步采集電壓和電流信號，并進行數字處理，以得到準確的短路阻抗值。

二、測試步驟

測試前的準備工作：

確保變壓器處于停電狀態，并斷開所有與變壓器相連的電源和負載。

清理變壓器周圍的雜物，確保測試環境的安全和整潔。

準備好測試儀器和所需的連接線、夾具等附件。

按照測試儀器的說明書，檢查儀器是否處于正常狀態，并進行必要的預熱和校準。

連接測試線路：

將測試儀器的電壓輸出端連接到變壓器的一側繞組上，確保連接牢固可靠。

將測試儀器的電流測量端連接到變壓器的另一側繞組上，并確保該繞組處于短路狀態。

檢查所有連接線路是否正確無誤，并確認測試儀器已正確設置測試參數。

進行測試：

打開測試儀器的電源開關，并按照儀器說明書上的操作步驟進行測試。

在測試過程中，注意觀察測試儀器的顯示屏上的電壓、電流和短路阻抗等參數的變化情況。

如有需要，可以調整測試儀器的輸出電壓或電流等參數，以得到更準確的測試結果。

記錄測試結果：

測試完成后，將測試結果記錄下來，并與變壓器的出廠數據或歷史數據進行比較。

分析測試結果的變化情況，評估變壓器的性能狀態和是否存在潛在問題。

測試后的處理：

關閉測試儀器的電源開關，并斷開所有連接線路。

清理測試現場，將測試儀器和附件歸位。

根據測試結果制定相應的維護或檢修計劃，確保變壓器的安全穩定運行。

通過以上步驟，可以完成變壓器短路阻抗的測試工作。這一測試對于評估變壓器的性能狀態、及時發現潛在問題以及制定維護計劃等方面具有重要意義。
