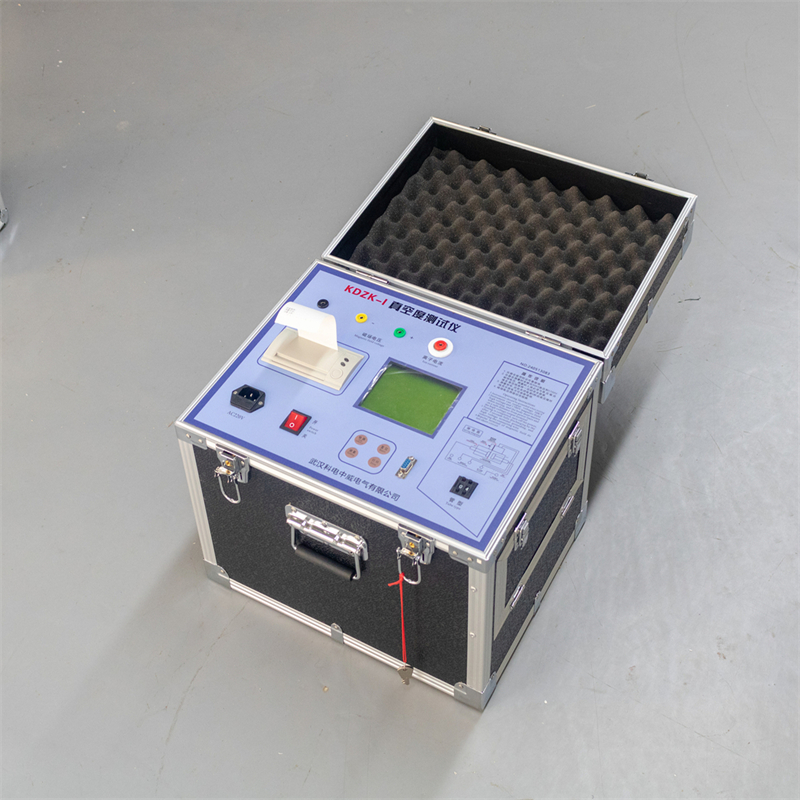

真空開關真空度測試儀適用于真空滅弧室生產線中滅弧室的質量控制，以及斷路器生產廠家的滅弧室入庫檢驗。它還能檢測安裝于開關整機上的真空滅弧室的真空度。這類檢測主要用于供電部門的例行檢修及容量試驗中對真空滅弧室承受能力的判斷。
真空度測試儀采用磁控放電法進行測量。將真空開關滅弧室的兩觸頭拉開一定距離，施加電場脈沖高壓，同時將滅弧室置于螺線管圈內或使用新型電磁線圈置于滅弧室外側，通以大電流，從而在滅弧室內產生與高壓同步的脈沖磁場。在脈沖強磁場和強電場的作用下，滅弧室中的帶電離子進行螺旋運動，并與殘余氣體分子碰撞電離，產生的離子電流與殘余氣體密度即真空度成近似比例關系。對于不同型號的真空管，因其結構不同，在相同的觸頭開距、真空度和電場與磁場條件下，離子電流的大小也不相同。通過實驗可標定各種管型的真空度與離子電流間的對應關系曲線。當測得離子電流后，即可通過查詢該管型的離子電流-真空度曲線得知其真空度。
在常規磁控放電測試滅弧室真空度時，需從斷路器上卸下滅弧室并置于螺線管線管內，以提高測試靈敏度。但這樣做會增加重新裝回斷路器時的調整工作量，且需要專業人員。而使用新型磁控線圈可從側面包圍滅弧室，避免拆卸。同時，采用單片微機進行同步控制與數據采集處理，提高了現場測試的靈敏度。
真空度測試儀使用方法：
1、斷電并確保真空管處于正常斷開狀態，打開真空開關進出線的刀閘。若真空開關尚未安裝，需采取措施保持觸頭正常開距并置于絕緣良好的支撐架上，注意磁控線圈的安裝位置。

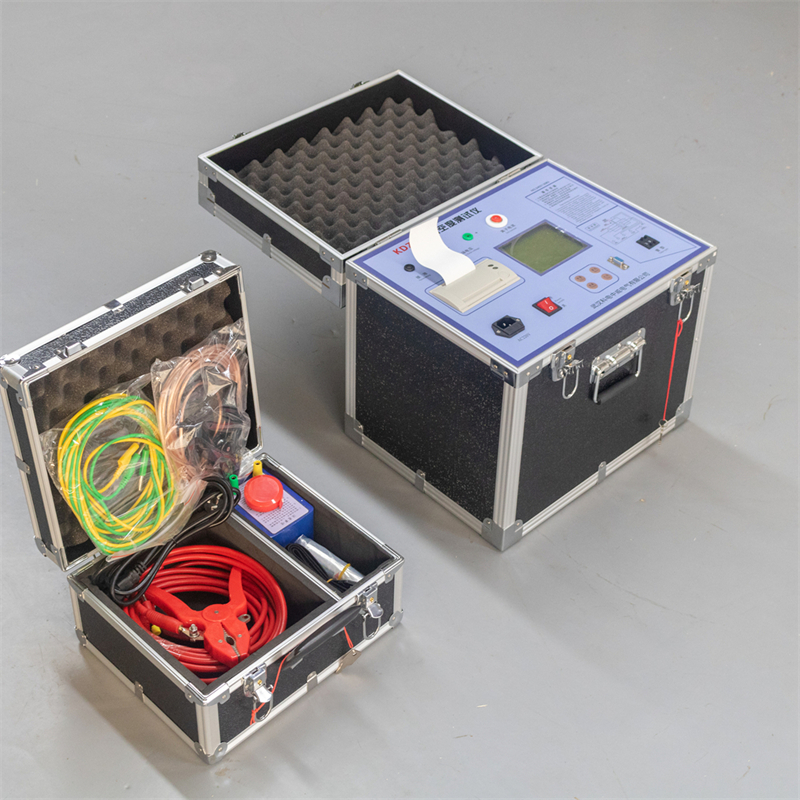

2、將真空管與儀器接線。首先將真空度測試儀接地端接到大地，然后將磁控線圈通過磁場電流線連接至儀器的磁場電壓正、負端，高壓輸出端用高壓電纜連接至真空管的靜觸頭，離子電流輸入端通過離子電流線（屏蔽線）接至動觸頭。
3、測量結束后，關閉儀器電源并等待5秒后拆線。拆線時先拆除與儀器相連的測試線，再拆除與真空管、磁控線圈的連線。
真空度測試儀具有高精度、簡便操作、便攜性和強抗干擾能力，特別適用于供電單位現場測試，是真空斷路器生產、安裝、調試、維修的首選儀器之一。
真空開關真空度測試儀操作注意事項：
1、確保真空度測試儀外殼可靠接地。
2、為提高測量準確度，測試前應清潔真空開關外表面。
3、正確選擇真空管型號。
4、測試過程中，高壓輸出端會輸出約20KV高壓，磁場電壓輸出端輸出約1600V高壓，請注意安全，保持與人體及低壓線端的絕緣距離。
5、測試時，先連接磁控線圈、真空管的連線，再與儀器相連。拆線時先拆除與儀器相連的測試線，再拆除與磁控線圈、真空管的連線。如忘記連接磁控線圈而直接按測量鍵，應立即關閉電源，重新接好磁控線圈。請注意此時磁場電壓輸出端會有較高電壓，接線時勿接觸導體部分，以免被電容上的殘余電壓擊傷。
