交流成套耐壓試驗裝置是一種專門用于對各類電氣設備進行耐壓試驗的機器。它可以模擬各種電氣設備在工作過程中所受到的壓力和負荷，并通過耐壓試驗，驗證設備的性能和可靠性。這種裝置通常由高壓發生器、電流限制器、控制系統和保護系統等組成。交流成套耐壓試驗裝置不僅能夠模擬各種負載條件，如短路、斷路、過流等，還能夠檢測設備在承受這些負載時的性能表現。通過交流成套耐壓試驗裝置的測試，可以確保產品在工作環境中的穩定性和可靠性。
交流成套耐壓試驗裝置是由高壓試驗變壓器和控制臺兩部分組成。其性能優越、功能多，體積小，重量輕，使用可靠，外形美觀，操作維修方便。
交流成套耐壓試驗裝置主要技術參數：
高壓試驗變壓器參數：
容量：10KVA
輸入電壓：AC200V 50Hz
輸入電流：50A
輸出電壓：AC100KV
輸出電流：AC100mA
控制臺主要參數：
容量:10KVA
輸入電壓:AC220V 50Hz
輸入電流:45.5A
輸出電壓:0～250V
輸出電流:0～50A
交流成套耐壓試驗裝置使用方法

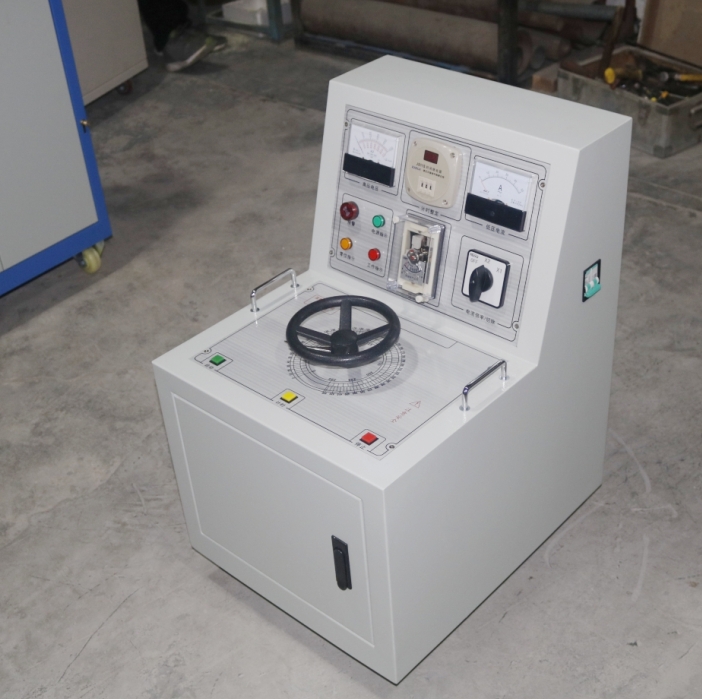

a)按照試驗要求將操作臺、變壓器、被試品連接好。如下圖：
b)接上電源，綠燈（8）、黃燈（5）亮，如果黃燈不亮，可將調壓器手柄（4）逆時針旋到零位，直到黃燈亮，表示可進行試驗操作。
c)按照被試品正常試驗所需電流大小和耐壓時間，選定電流倍率轉換/切除開關（12）的位置并設定好過流繼電器（14）、時間繼電器（10）的動作值。（變壓器）過流動作設定值=過流繼電器刻度盤讀數×10×K。，其中K為電流倍率轉換/切除開關的狀態值，分別為1，2，OFF，開關處于×1、×2位置的K值分別為1、2，切除（OFF）位置為+∞（切除過流保護，一般不使用該檔，只有在做沖擊試驗時才使用該檔）。
d)以上所有工作完成后，表示可以送電操作。按下啟動按鈕（3），紅燈亮綠燈滅，一次主回路吸合，調壓器受電。順時針旋動調壓器手柄開始升壓。此時黃燈滅。密切注意電壓表（9）的指示，當升到被試品的耐壓值時，按下計時按鈕（2）開始耐壓計時并注意被試品的情況。
e)當耐壓計時到時，操作臺自動聲光報警。應立即逆時針旋轉調壓器手柄至零位，按下停止按鈕和計時按鈕，綠燈和黃燈亮和紅燈滅。試驗即告完畢。
f)在升壓或耐壓過程中，如發生短路、閃絡、擊穿等過流時，過流繼電器（14）動作，切斷主回路。此時應將調壓器逆時針旋轉至零位。
6,高壓可輸出交流和直流，短路桿接入時，輸出交流；短路桿擰出拿下時，輸出直流。
交流成套耐壓試驗裝置使用條件
g)溫度：0～40℃
h)海拔高度：＜1000m
i)相對溫度：＜85%
j)工作場所應無嚴重影響絕緣的氣體、蒸氣、化學性塵埃及其它爆炸性和浸性介質。
交流成套耐壓試驗裝置注意事項
a)開箱時應檢查有否運輸損壞或不良接觸。
b)使用一時間后應檢查各電器元件是否良好，特別是調壓器碳刷的接觸良好。
c)嚴格按照程序操作。
交流成套耐壓試驗裝置在現代工業中扮演著非常重要的角色，它是保證產品質量和安全性的重要保障。通過該裝置的測試，可以確保產品在各種應力和負荷下的穩定性和可靠性，從 而提高產品的競爭力和市場占有率。未來，隨著工業技術的不斷創新和進步，交流成套耐壓試驗裝置將會得到更廣泛的應用和發展。
