KDJB-702 繼電保護測試儀用途及主要技術特點
發布時間：2022/9/29
KDJB-702 繼電保護測試儀是由武漢科電中威電氣有限公司生產的，這款繼電保護測試儀的主要功能和用途是可對各種繼電器（如電流、電壓、反時限、功率方向、阻抗、差動、低周、同期、頻率、直流、中間、時間等）及微機保護進行檢定，并可模擬各種復雜的瞬時性、永久性、轉換性故障進行整組試驗。

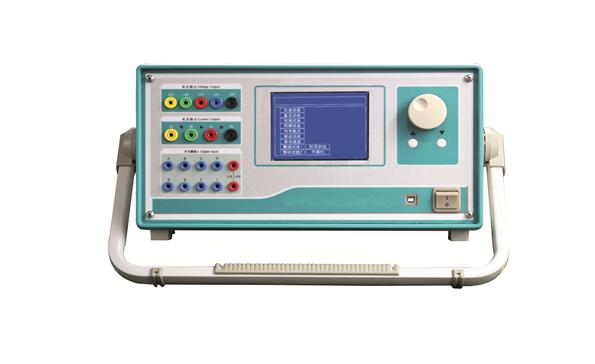

KDJB-702繼電保護測試儀
KDJB-702繼電保護測試儀主要技術特點
※ 智能型主機主機采用高速高性能數字信號處理器運算速度快，傳輸頻帶寬，軟件上應用雙精度算法產生各相任意的高精度波形。由于采用一體結構，各部分結合緊密，數據傳輸距離短，結構緊湊。
※ 單機獨立運行裝置由方便靈活的旋轉鼠標通過大屏幕液晶顯示屏進行操作，全套中文顯示。可完成現場大多數試驗檢定工作，可對各種繼電器（如電流、電壓、反時限、功率方向、阻抗、差動、低周、同期、頻率、直流、中間、時間等）及微機保護進行檢定，并可模擬各種復雜的瞬時性、永久性、轉換性故障進行整組試驗。
※ 聯接電腦運行通過Windows平臺上的全套中文操作軟件，可進行各種大型復雜及自動化程度更高的校驗工作，可方便地測試及掃描各種保護定值，可實時存儲測試數據，顯示矢量圖，繪制故障波形，聯機打印報表等。
※ 大屏幕LCD顯示屏本機采用大屏幕高分辨率圖形液晶顯示屏，全部操作過程均在顯示屏上設定，操作界面和試驗結果均漢化顯示，顯示直觀清晰。
※ “傻瓜式”操作采用先進的控制器“旋轉鼠標”，大大簡化了操作部分的結構，操作簡便、快捷，容易掌握。
※ 新型高保真功放輸出級采用新型大功率模塊式高保真功放部件，既可作電流輸出亦可作電壓輸出，輸出功率大，精度好，可靠性高。
※ 電流、電壓直接輸出相電壓、相電流采用直流型功放輸出方式，可直接輸出交流電壓、交流電流、直流電壓、直流電流，并可變角度、變頻率，可疊加1-20次諧波。
※ 自我保護采用合理設計的散熱結構，并具有可靠完善的多種保護措施及電源軟啟動，和一定的故障自診斷及閉鎖功能。
※ 具有獨立專用直流電源輸出裝置設有一路110V或220V專用直流電源輸出。
※ 接點豐富具有8個接點輸入和4個空接點輸出。輸入接點為空接點和0-250V電位接點兼容方式，可智能自動識別。
※ 主機一體化單機結構采用交流220V電源工作。體積小，重量輕，易攜帶，流動試驗方便。
※ 性價比高屬于跨專業聯合設計產品，綜合了多專業的先進科技成果。兼具大型測試儀的性能和小型測試儀的價位，具有很高的性能價格比。
KDJB-702繼電保護測試儀主要技術參數
交流電流輸出：3路，每路40A/450VA三相并聯120A
交流電壓輸出：4路，每路120V/80VA線電壓240V
輸出精度：0.2%（主量程范圍內）
直流電流輸出：3路，每路±10A/200VA
直流電壓輸出：3路，每路±160V/70VA
輸出精度：0.5%（主量程范圍內）
相位：0~360°
相位精度：＜0.5°
輸出頻率：（單機）0~300Hz，（聯機）0~1000Hz
頻率精度：＜0.01Hz
疊加諧波：（單機）0~6次，（聯機）0~20次
開入量：8路
開出量：4對
獨立直流：DC110/220V，額定電流1.5A
尺寸：360mm*185mm*440mm重量：20kg
以上就是對KDJB-702繼電保護測試儀的主要功能和技術參數的介紹，如有需要了解歡迎聯系我們。
