為了滿足變壓器直流電阻測量的需要，本公司利用自身技術優勢最新開發研制了一款直流電阻測試儀（圖一）。本儀器采用全新電源技術，具有體積小、重量輕、輸出電流大等特點。整機由單片機控制，自動完成自檢、數據處理、顯示等功能，還具有自動放電和放電音響報警指示等功能。儀器測量精度高，操作簡便，可實現變壓器直流電阻的快速測量。

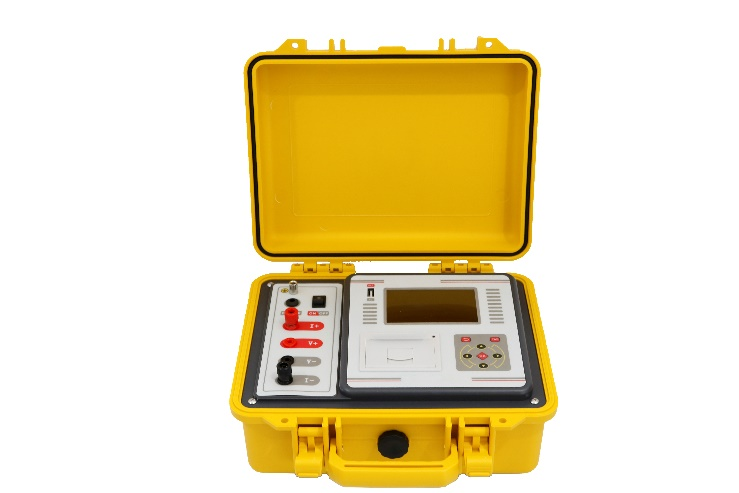

　　圖一、直流電阻測試儀

　　儀器接線見圖二：將紅色測試線插片接到I+上，插桿接到V+上，測試鉗夾到試品一端，將黑色測試線插片接到I-上，插桿接到V-上，測試鉗夾到試品另一端。

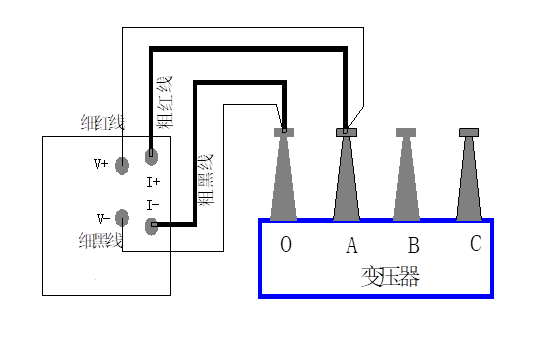

　　圖二、直流電阻測試儀接線方法

　　然后開機設置參數，開機界面顯示如下圖三：

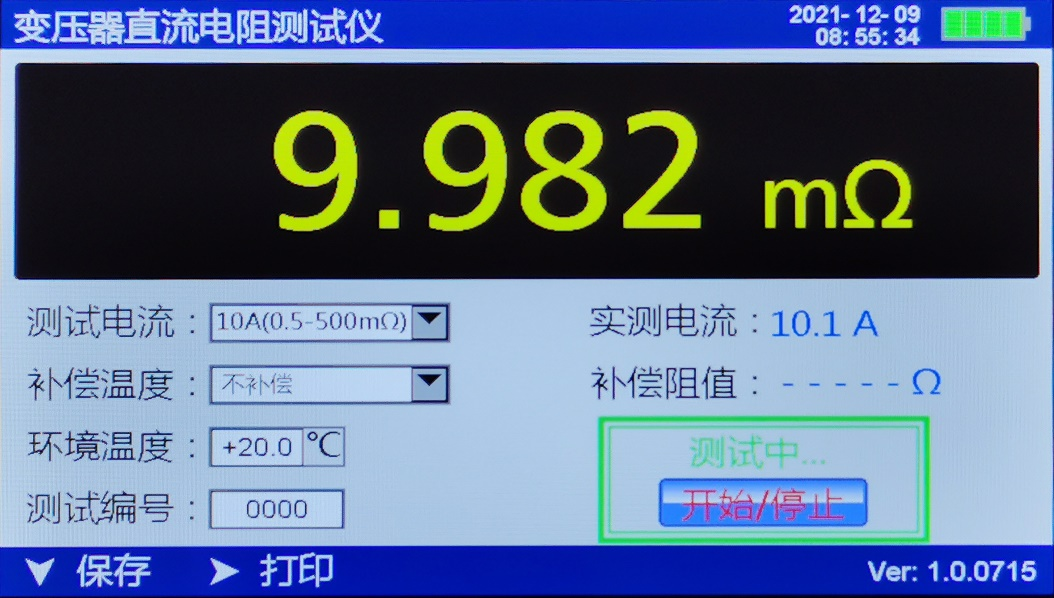

　　圖三、直流電阻測試儀開機界面

　　5.選定等待測試區域，“開始/停止”呈現藍底，按“OK”鍵，開始測量，方框顯示綠邊提示“充電中...”與“測試中...”，磁路達到飽和后，且讀數穩定即可停止測試，按“OK”鍵停止測試并對試品自動放電。
