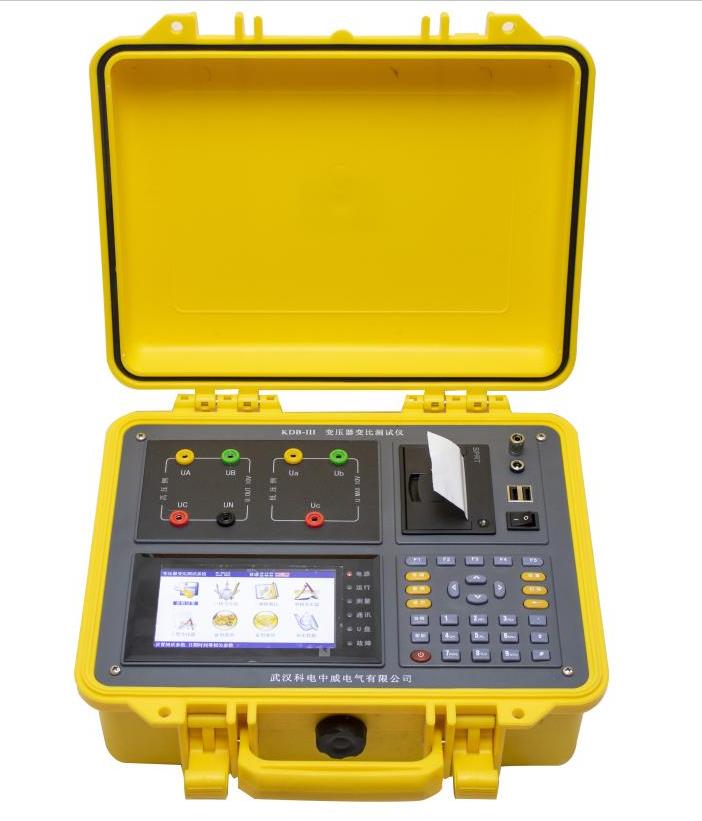

為此，我公司武漢科電中威電氣采用現代電子技術，研制出了新一代全自動變比組別測試儀。它體積小，重量輕，精度高，穩定性好。它采用了大屏幕漢字顯示、菜單操作，界面友好。變比組別可一次測完。該儀器是電力工業部門的理想測試儀器。

　  變壓器變比測試儀主要應用于變壓器的變比組別測試，PT、CT的變比極性測試，主要優點有測試速度快、準確度高。

     下面我們講解下變壓器變比測試儀使用接線方法：

　　高壓測試端紅色測試線的黃、綠測試鉗接被測試品的高壓端；低壓測試端黑色測試線的黃、綠測試鉗接被測試品的低壓端。

　　高壓測試端紅色測試線的黃、綠測試鉗接被測試品的二次側；低壓測試端黑色測試線的黃、綠測試鉗接被測試品的一次側。

　　高壓測試端紅色測試線的黃、綠、紅測試鉗接被測試品高壓端的A、B、C相；低壓測試端黑色測試線的黃、綠、紅測試鉗接被測試品低壓端的a、b、c相。

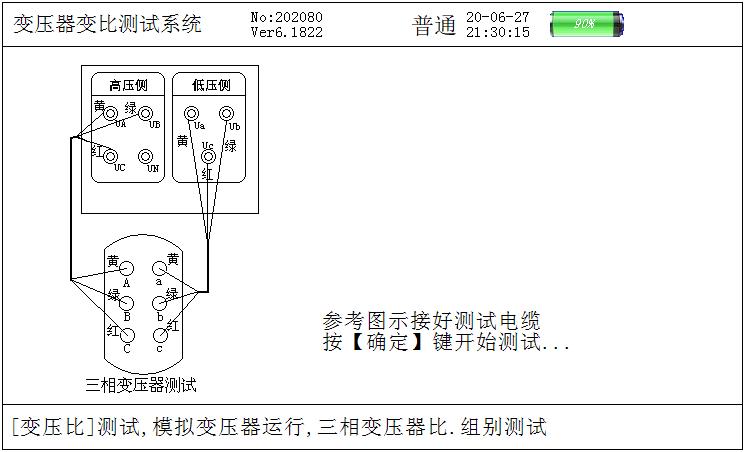

　　圖二、三相變壓比測試接線提示屏

　　接好后進入我們的操作界面

　　圖三、參數設置屏

　　把變壓器銘牌上的參數依次的輸入到參數設置里面，點擊確認開始進行試驗

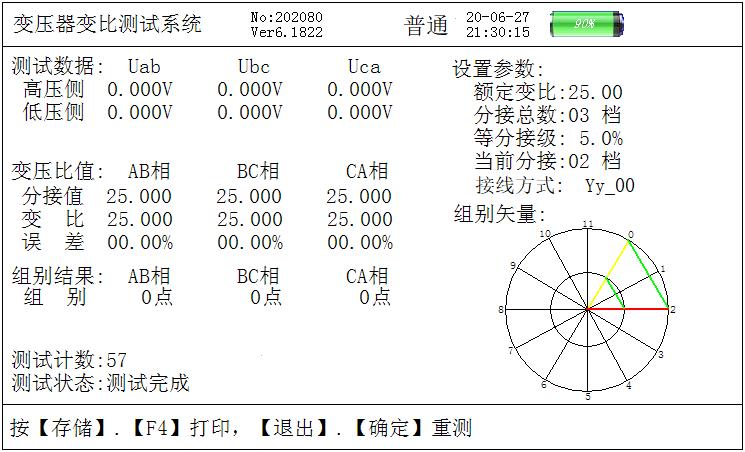

　　圖四、三相變壓比測試結果屏

　　測試完畢后結果顯示在液晶屏上，圖四中可見：屏幕左側顯示的測試數據結果，包括：三相高壓側電壓值、三相低壓側電壓值（以上兩項為測試過程的數據），各相的當前分接變比值、三相實測額定變比值、三相變比誤差百分?jǐn)?shù)、判定組別，測試計數的次數及測試狀態。右側顯示的為設置的各個參數及組別的矢量圖，圖中可見：當前組別為0點，所以圖中高壓側矢量圖（外圈大三角形）與低壓側矢量圖（內圈小三角形）方向重合。測試完成后按【存儲】保存結果；按【F4】鍵可打印結果；按【退出】返回主菜單；按【↲】重新測試。
