高壓核相儀用于檢測環網或雙電源電力網閉環點斷路器兩側電源是否同相。在閉環兩電源之前一定要進行核相操作，否則可能發生短路。為了更好的做好檢測工作，我們需要掌握高壓核相儀的使用方法。
1、高壓核相

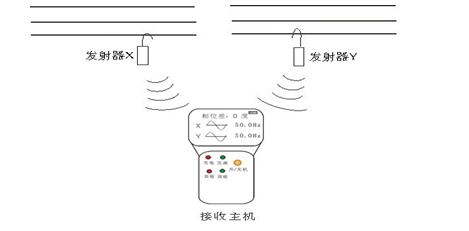

將X、Y發射器分別掛接到兩帶電線路上，觀看接收主機的測量結果（依照國家電網核相A級標準）。大于30度時為異相，“異相”指示燈亮，同時語音提示“異相請注意”；小于30度為同相，“同相”指示燈亮，同時語音提示“同相”。操作示意圖如下：

2、開關柜感應取電點核相
線路連接方法如下圖，結果查看方法與高壓核相相同。

補充： 1)如果測試電壓為220V/380V,請使用市電專用測試線（測試線內部有電阻,非直通導線）與發射器連接，再進行測量；
2)1KV～10KV的線路，如果因外絕緣層較厚而發射器不能自啟動。可以旋開發射器的上蓋，打開發射器開關，再進行測量。測量完畢后記得關閉發射器開關。
