電纜尋跡及故障定位儀主要是用于對地絕緣不良點的定位測試，電纜電路的探測以及電纜埋深等測試。它主要是由發射機、型接收機、感應式探頭、電位差式探測架等組成。適用于具有金屬導體（線對、護層、屏蔽層）的各種光纜、電纜。

既然我們知道電纜尋跡及故障定位儀組成，那再來說說電纜尋跡及故障定位儀工作原理。

當交流電流通過一直線導體時，在該導體周圍便產生了一個同軸的交流電磁場。將一線圈放于這個磁場中，在線圈內將感應產生一個同頻率的交流電壓，感應電壓的大小決定于該線圈在磁場中的位置。當磁力線方向與線圈軸向平行時，線圈感應的電壓將最大（圖1所示）；當線圈軸向與磁力線方面相垂直時，感應的線圈感應的電壓將最大（圖1所示）。由此可判斷出線纜的路由。利用接收線圈的45°法也可測出地下電纜的埋深。

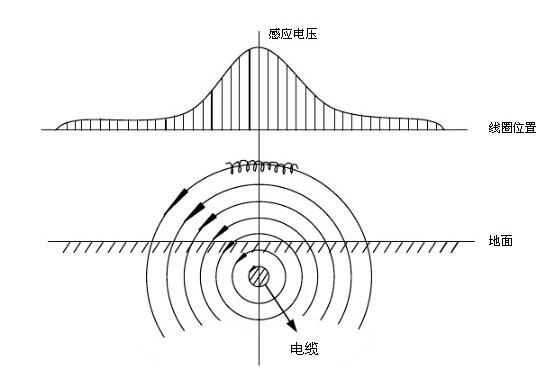

圖1 探測電纜的最大信號法

2、將發射機產生的直流高壓脈沖送入被測電纜，通過絕緣不良點入地。在入地點形成點電場在地表面形成的電場。接收機中的直流放大器通過電位差探頭取得故障點前后（沿線纜路由）的電位差，由于故障點前后的電位差符號相反，當電位差探測架的前后順序不變時，則反映在直流放大器的中值表頭上將向不同方向擺動，中值表頭在故障點前與越過故障點將會有方向的變化。則通過表頭擺動方向的變化，即可確定電纜對地絕緣不良的故障點所在。根據電場原理，接收機的電位差探架距離故障點越近，在等距離條件下取得的電位差越大；中值表針擺動也越大；同樣，探架剛離開故障點時，中值表針擺幅也是最大（但與未過故障點擺動方向相反）。如果探架中間正好是故障點，由于電位差為零，則中值表頭擺幅也為零。

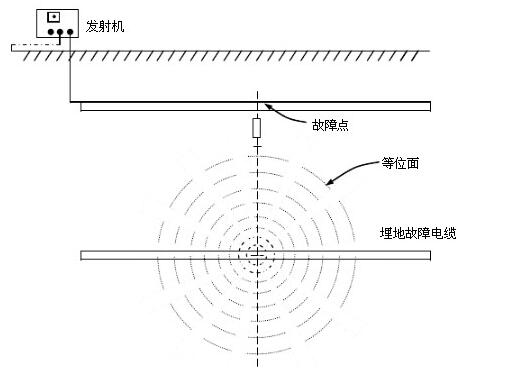

圖2 故障點產生的地表密面電場分布
