局部放電檢測儀是研究、開發新型高電壓電工產品和提高產品質量的有力輔助工具，也是現場判斷設備正常與否的有效測試儀器。下面武漢科電中威電氣有限公司給大家分享一下局部放電檢測儀操作說明。
1、試驗準備
（1）檢查試驗場地的接地情況，將本儀器后部的接地螺栓30用粗銅線（最好用編織銅帶）與試驗場地的接地線妥善相接，輸入單元的接地短路片也要妥善接地。如果使用輸入單元的測量電壓功能，必須記住不能將初級末端接地。
（2）根據試驗電容Ca、耦合電容Ck的大小，選取合適序號的輸入單元（見表一），表一中調諧電容量系指從輸入單元初級繞組兩端看到的電容（按Ca與Ck的串聯粗略估算）。輸入單元應盡量靠近被測試品，輸入單元插座，經8米長電纜與后面板上放大器輸入插座“33”相接。
（3）試品接入單元的方法主要有以下幾種：

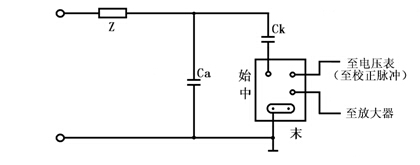

a、并聯法

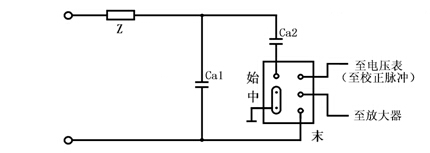

b、串聯法
c、平衡法
d、橋式接法

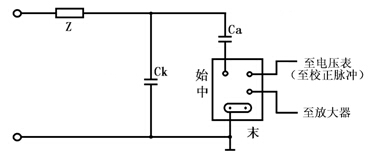

圖中：Ca——試品 Ck——耦合電容 Z——高壓保護電阻

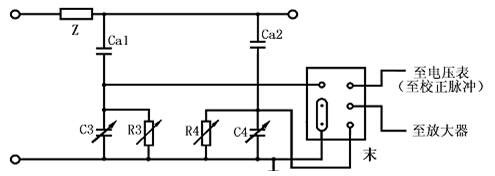

R3、C3、R4、C4——橋式接法中平衡調節阻抗
（4）在高壓端接上電壓表電阻或電容分壓器，其輸出經測量電纜接到后面板試驗電壓輸入插座32。
（5）在未加試驗電壓的情況下，將校正脈沖發生器的輸出接試品兩端。
（6）電流互感器的局放試驗接線圖（僅供參考）
a、工頻試驗的接線圖

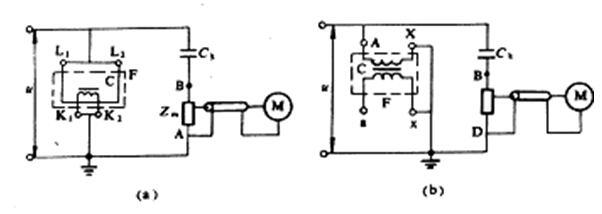

互感器局部放電試驗的原理接線
(a)電流互感器； (b)電壓互感器
Ck—耦合電容器；C—鐵芯；Zm—測量阻抗；F—外殼； M—局放儀
L1、L2—電流互感器一次繞組端子；K1、K2—電流互感器二次繞組端子；
A、X—電壓互感器一次繞組端子；a、x—電壓互感器二次繞組端子

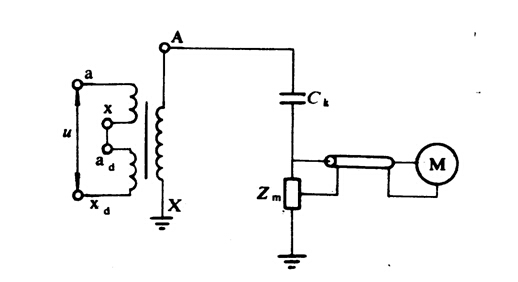

b、感應局部放電試驗的接線圖
2、使用步驟
(1)開機準備：將時基顯示方式開關18置于“橢圓”。
(2)放電量校正：按圖接好線后，在未加試驗電壓前用校正脈沖發生器予以校正。
注意：測量盒應盡量靠近試品高壓端。
然后，調節放大器增益調節6、7，使該注入脈沖高度適當（示波屏上高度2 cm左右），使數字電壓表4，指針表2讀數值與注入已知電量相符（例如注入100PC時，數字表應調到顯示100.0PC）。調定后，放大器細調旋扭7的位置不能再改變，需保持與校正時相同。
去掉校正脈沖發生器與試驗回路的連接。

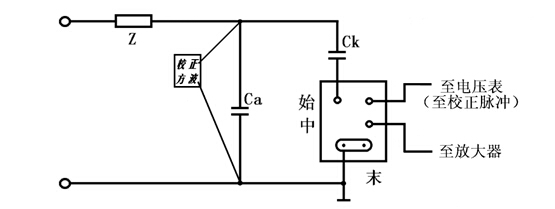

校正方波使用接線圖：
Ca: 試品 Ck:耦合電容
(3)測試操作
接通高壓試驗回路電源，零標開關至“通”位置，緩緩升高試驗電壓，橢圓上出現兩個零標脈沖。
旋轉“橢圓旋轉”開關“16”，使橢圓轉到預期的放電處于最有利于觀察之處，通常這個位置是零標脈沖分別處于橢圓上部左側及下部右側之處。連續升高電壓，注意第一次出現持續放電，當放電量超過規定的最低值時電壓即為局部放電起始電壓。
在規定的試驗電壓下，觀察到放電脈沖后，調節放大器粗調開關“6”（注意細調旋轉“7”不可變動！）。數字表上的PC讀數有效數字不能超過120.0，則數字表頭的讀數(乘以或除以10：粗調開關換檔倍率）即為放電量值讀數。
(4)頻率高于50HZ的局部放電試驗：
當須進行高于50HZ的局部放電試驗時，可將頻率選擇開關18接于相應頻率檔上，從高頻試驗電源中取13V∽275V電壓送入插座28上，將橢圓大小調節旋鈕15轉動到相應的電壓位置。
以上就是局部放電檢測儀操作說明，我們在使用前可以詳細了解這些操作說明，這樣對于我們的正確操作是非常有幫助的。
