智能回路電阻測試儀適用于開關控制設備回路電阻的測量，該儀器測量準確、性能穩定，符合電力、供電部門現場高壓開關維修和高壓開關廠回路電阻測試的要求。為了更好的對回路電阻進行測量，我們一定要掌握其操作步驟。
智能回路電阻測試儀操作步驟：
1、接線

注意:
①儀器面板與測試線的連接處應扭緊，不得有松動現象。

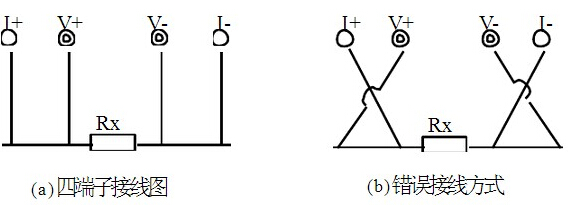

②應按照四端子法接線，即電流線應夾在被試品的外側，電壓線應夾在被試品的內側，電流與電壓必須同極性。
2、開機
確認測試線接線無誤后，接入220V交流電源，合上電源開關，儀器進入開機狀態。開機時，蜂鳴器短時響，表示系統開機。
3、主界面

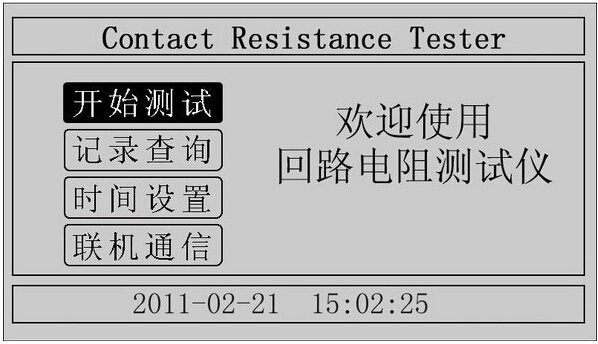

打開電源開關，系統進入主界面，如圖2所示。

移動光標，可在“開始測試”、“記錄查詢”、“時間設置”、“聯機通信”中任意切換。主界面下方顯示系統當前時間。
4、測試菜單界面

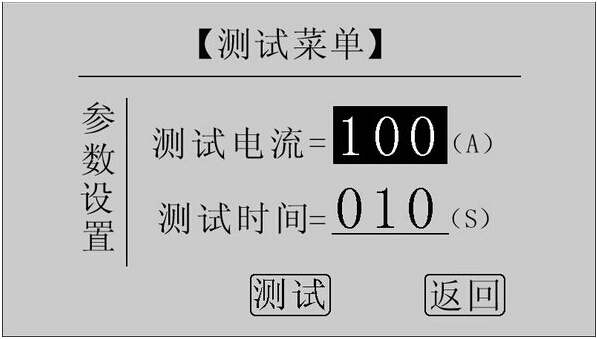

在主界面中選中“開始測試”項，點擊鼠標，儀器進入測試菜單界面，如圖所示。默認測試電流為100A，測試時間為10s。

在“測試電流”位置點擊鼠標，電流值可在50A，100A之間任意切換；旋轉鼠標到“測試時間”位置，使用旋轉鼠標輸入數據，可設定測試時間。注意：測試時間設定范圍：5s~599s，超出該范圍系統返回默認值：10s。為了保證測試結果更加準確， 推薦測試時間采用默認值10s。  點擊“測試”項，系統進入“測試結果”界面。 點擊“返回”項，系統返回上一界面。
5、測試結果

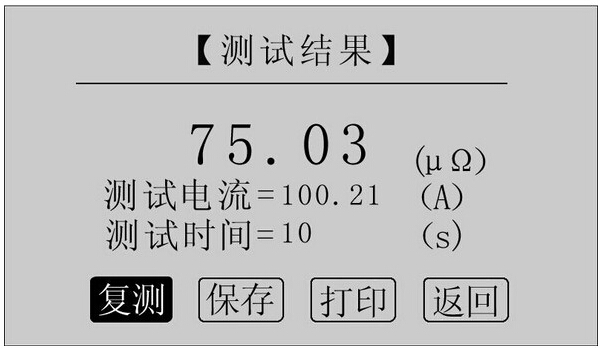

在“測試菜單”中點擊“測試”項進入“測試結果”界面，如圖所示。界面上依次顯示電阻值、測試電流值和測試時間。 注意：此時電流線上有大電流流過，切不可將電流線強行拔掉，否則可能對操作人員和儀器造成傷害。

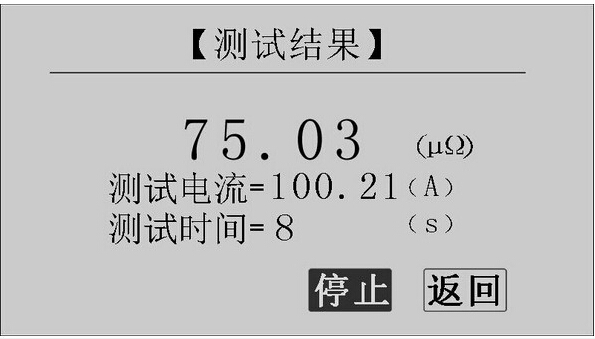

正在測試時，系統顯示“停止”，“返回”項。點擊“停止”，系統停止計時，電流停止輸出。點擊“返回”，系統停止計時，電流停止輸出并返回上一界面。注意：開始測試的前幾秒，由于電流沖擊和電容充電，測試結果不穩定，5s后測試結果就會穩定下來，用戶即可記錄數據。
計時時間到自動停止電流輸出。

點擊“復測”項，系統以設定好的參數對電阻重復測量一次。
點擊“保存”項，系統進入“保存測試結果”界面。
點擊“打印”項，系統將打印包括樣品編號、測試時間、測試電流、電阻值、測試日期在內的所有信息。
點擊“返回”項，系統返回上一界面。
若測量值超出測量范圍，液晶屏顯示“超出測量范圍”，如圖所示，同時蜂鳴器報警。此時電流仍在輸出，直到計時結束。

6、保存測試結果

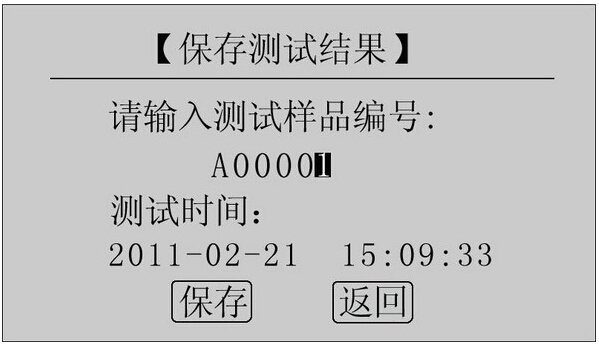

在“測試結果”界面點擊“保存”按鈕，系統進入“保存測試結果”界面，如圖所示。

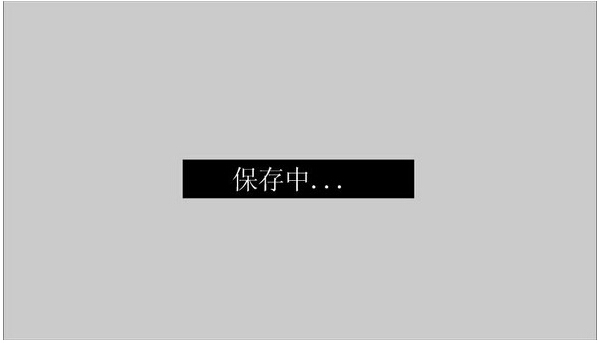

使用鼠標輸入樣品編號，點擊“保存”項，測試結果將被保存到I2C存儲器中，保存界面如圖所示；點擊“返回”項，系統返回上一界面。
7、測量完畢，斷開電源開關，將測試線夾收好，放入附件包內。
