工頻耐壓試驗裝置廣泛應用于電工制造部門、電力運行部門、科研單位和高等院校。對判斷電力設備能否繼續參加運行具有決定性作用。那我們?nèi)绾卫�用工頻耐壓試驗裝置進行耐壓試驗?zāi)兀?br /> 工頻耐壓試驗裝置耐壓試驗操作步驟如下：

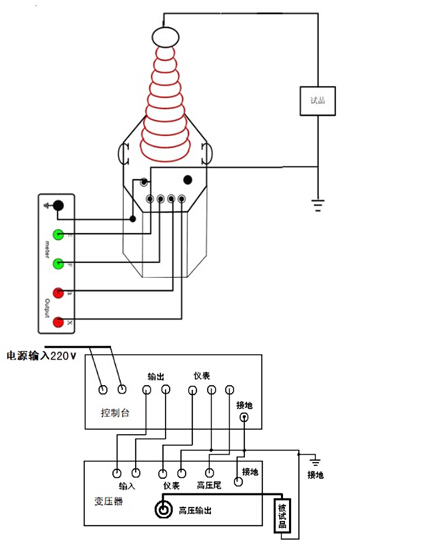

1、按試驗要求正確接線。（接線示意圖）

2、根據試驗的要求，整定“時間繼電器”及“過流繼電器”。過流動作設定值=過流繼電器刻度盤讀數×K，其中K為電流倍率轉換/切除開關的狀態值，分別為1，2，∞，開關處于×1，×2位置的K值分別為1、2，切除位置為+∞。過流繼電器整定的是一次電流值，變比為25。（注：不要使用+∞檔，因?yàn)闀?huì)使變壓器失去過流保護功能而導致設備損壞）。
3、接入電源，打開電源開關，此時，“電源指示燈（綠燈）”亮，表示外部電源已引入。如“零位指示燈（黃燈）”亮，表示調壓器在零位。如“零位指示燈”不亮，應逆時針旋轉調節調壓器手柄至“零位指示燈”亮，表示可進行調壓操作。
4、按“啟動按鈕”。此時，“工作指示燈（紅燈）”亮，“電源指示燈”和“零位指示燈”滅；進入送電狀態且語言提醒“有電危險，請勿靠近！”。
5、以2kV/s勻速順時針旋轉調壓器手柄至被試品規定的耐壓值，并密切注視電流表。
6、啟動“計時開關”，當“計時報警閃光燈”閃爍且“計時報警”響時，表示試驗時間已到；試驗完成。
7、逆時針旋轉調壓器手柄至“零位指示燈”亮。
8、按“停止按鈕”，此時，“電源指示燈”亮，“工作指示燈”滅。
9、關閉電源開關，拔掉電源線，拆除接線，試驗結束。
10、在升壓或耐壓過程中，應密切監視被試品。如發生短路、閃絡、擊穿過流時，過流繼電器動作，切斷主回路。此時應將調壓器逆時針旋轉至零位，切斷電源，并查明原因，詳細記錄。
11、試驗完畢，降壓，切斷電源后應將被試品及試驗裝置本身充分放電。
