繼電保護測試儀進行諧波疊加試驗是常作的試驗項目之一，可實現三相電壓、電流的各次諧波分量疊加輸出，用于測試電力系統的設備在各種諧波情況下的工作行為。常用來校驗差動諧波制動系數。下面介紹一下繼電保護測試儀諧波疊加試驗方法。
試驗接線方法1：
接線方法1（高、低壓側同時加電流）：測試儀IA接高壓側A相，IB接低壓側a相，高、低壓側的中性線短接后接測試儀IN。
試驗接線方法2：
接線方法2（僅高壓側加電流）：測試儀IA接高壓側A相，高壓側的中性線接測試儀IN。
試驗方法介紹：
下面以接線方法2為例（僅高壓側加電流）：
假設某變壓器的二次諧波制動系數為20%。

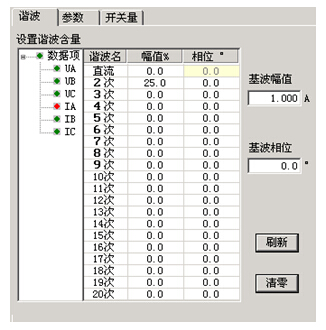

先在“參數”頁面中選擇“以基波的百分比表示”。然后在“諧波”頁面中選中IA，設置基波幅值為2A，并在表格中設置2次諧波為25%（大于諧波制動系數為20%，使保護開始試驗時不動作），如圖所示：

切換至“參數”頁面，選擇IA為變量，波形為“二次諧波”，并設幅值步長為1%，選擇“手動變化”方式。設置好的參數如上圖所示。開始試驗，按步長逐步減小變量致保護動作。將動作時IA的二次諧波百分比值與整定的制動系數對照。

繼電保護測試儀諧波疊加試驗方法是我們必須了解的東西，這樣才能確保諧波疊加試驗的精準性。
