繼電保護校驗儀采用單片微機技術，由自動同期數字毫秒表，邏輯控制單元，多功能數顯單元，高精度數據采集及處理單元，電流、電壓輸出單元，過載及超量程保護單元等部分組成，自帶打印及顯示，測試過程全自動，大大提高測量精度及工作效率。是當前電力部門進行繼電保護效驗的首選儀器。
為了保障
繼電保護校驗儀的正確使用，我們?cè)谑褂们耙欢ㄒ⒁庖韵率马?xiàng)：
1、為安全起見，本儀器與繼電器接線時請不要打開電源，待檢查接線無誤后再行開啟。
2、調節各功率源輸出時，請緩慢調節使得數字表頭與輸出源同步。
3、測量觸點動作時間時，加入額定值后應將毫秒表清零。
4、儀器工作不正常時,請檢查電源插座保險及面板上各保險座,若損壞更換同型號即正常，其它非保險問題請勿自行修理本儀器，應及時與本公司聯系。
5、各輸出電源間不能短路,觸點端子不可與輸出電源短路,以免損壞元器件。
6、做完試驗后，調壓器應回至“零”位。此項不注意，下次做試驗很容易損壞被校繼電器和本儀器。

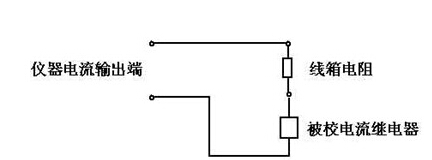

7、為了使本儀器在小電流狀態下調節更緩慢，在線箱內還裝配了幾個電阻，在做小電流時，根據貴單位實際情況來串一只電阻在回路內，也可把線箱內幾個電阻串并聯使用，這樣，你做小電流繼電器時更方便，讀數更準確。一定注意，電阻必須串聯于回路于。示意圖如下：
