發電機轉子交流阻抗測試儀可以全自動、手動（單向或雙向）測量轉子繞組的電壓、電流、阻抗、功率、相位角等參數，從而判斷發電機轉子繞組有無匝間短路。那我們使用該儀器進行測量時的具體操作方法是怎么樣的呢？
(一)自動測試

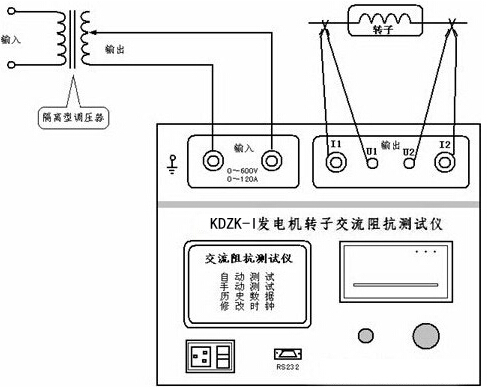

1、按下圖接線

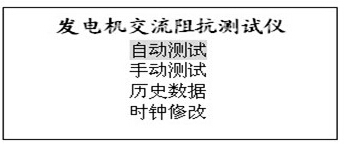

2、接線無誤后接通“工作電源開關”，儀器經自檢后屏幕顯示主菜單。

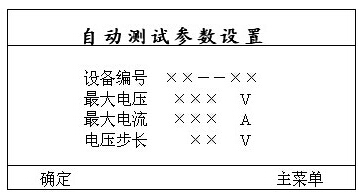

3、用光標選定“自動測試”按“確認”鍵進入，進入后屏幕顯示“自動測試參數設置”界面。
其中：設備編號――是用于區分不同設備、不同試驗性質、次數。以便于在歷史數據中查找和技術管理。
電壓步長――是指在以電壓為基準進行各參數數據采集時，每次采集數據之間的間隔電壓數值的大小；范圍（5～50 V）。
最大電壓――是指試驗中需要測試的最大電壓值，范圍（0～600V），其設定值的1.1倍為儀器默認的過壓保護動作值。
最大電流――是指試驗中需要測試的最大電流值，范圍（0～120A），其設定值的1.1倍為儀器默認的過流保護動作值。
提示：光標有兩種模式：“█”為選擇模式，用來選擇某一數據或功能；“▃” 為修改模式，用來修改選中的數據大小。
本儀器每次最多能測試50組數據，當最大電壓與電壓步長之比大于50時，儀器將判斷參數設置無效。

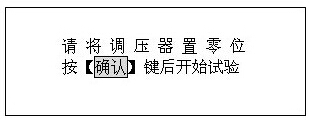

4、根據試驗需要將以上參數設置好，移動光標選擇“確認”后再按下“確認”鍵，屏幕提示：

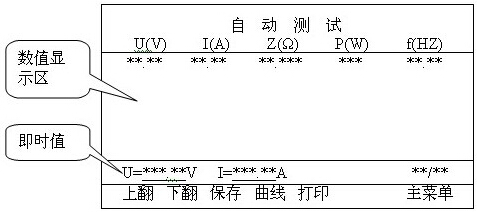

5、按“確認”鍵后試驗開始，屏幕顯示自動測試界面：
6、在此界面下調節調壓器升壓儀器將自動采集、顯示所有參數在各測試點的測量數值。直至到最大設定電壓值，儀器蜂鳴器發出提示音，提示數據測量完畢。此時應迅速將調壓器回零。
提示：當出現誤操作使輸出電壓或電流有一項超過設定最大值的1.1倍時，儀器的保護電路都將動作，切斷測試回路。

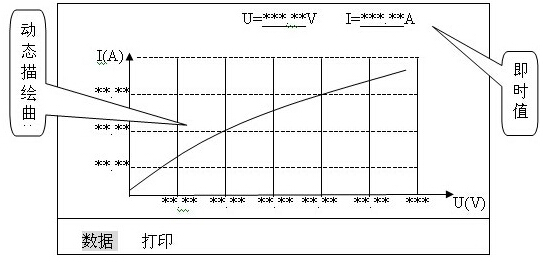

7、也可以移動光標選擇“曲線” 按“確認”鍵，將屏幕顯示切換到曲線坐標界面下進行測試操作。（曲線坐標的大小是根據試驗設置的參數大小對應自動生成）
在曲線坐標界面下儀器自動測量采集并動態描繪所有測試點，生成一條點狀曲線（點狀曲線有助于查找對應的電流、電壓值）。直至到最大設定電壓
或電流值，儀器發出提示音，提示數據采集完畢。此時應迅速將調壓器回零。
調壓器回零后，移動光標可隨意選擇在“數據”和“曲線”兩個界面下查看測試結果；在“數據”界面下移動光標選擇“打印”并按“確認”。儀器將打印“交流阻抗測試報告”；在“曲線”界面下移動光標選擇“打印”并按“確認”。儀器將打印“交流阻抗特性曲線”。
通過上述說明，想必大家都應該知道發電機轉子交流阻抗測試儀操作方法，這對于儀器的更好使用無疑是有益的。
