使用變壓器短路阻抗測試儀進行短路阻抗試驗是我們常作試驗，為了更好的完成該試驗，我們必須掌握變壓器短路阻抗測試儀進行短路阻抗試驗的操作步驟。
第一，接線圖正確連接調壓器、本測試儀、被試變壓器，在給調壓器通電之前確保調壓器的滑動觸頭處于零位。

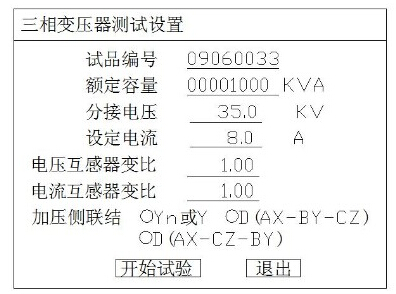

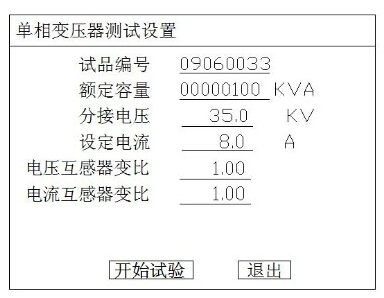

在主界面中選擇三相變壓器將進入圖1三相變壓器參數設置界面，在主界面中選擇單相變壓器講進入圖2單相變壓器參數設置界面，參數設置界面的參數意義如下：
圖1
圖2
試品編號：被試變壓器編號，該編號打印輸出，便于記錄管理；
額定容量：指變壓器的標稱容量；
分接電壓：是指加壓繞組所在的分接電壓；
設定電流：是指預備在該電流點記錄結果，在升壓測試時，當電流接近該設定電流時，儀器提示“接近設定電流”，此時應緩慢升壓或鎖定結果。
電壓互感器變比是指外接電壓互感器的變比；
電流互感器變比是指外接電流互感器的變比；
加壓側聯結：三相變壓器施加電壓側的聯結組方式，變壓器的銘牌上標注有該信息。
其中額定容量，分接電壓為必須準確設置項，對于三相變壓器也必須正確設置被試變壓器的聯結組方式。
參數設置完成后，按開始試驗將進入實時測量模式，圖3與圖4分別為三相變壓器與單相變壓器的試驗測量界面。
圖3
圖4
在此測試狀態下開始用調壓器加壓，測試界面的上半部分實時顯示當前的電壓、電流值，當電流接近設定的試驗電流時應放慢調壓速度，達到預定電流后長按OK鍵鎖定當前結果，此時屏幕下放提示“正在測量…”，在此期間請不要調節調壓器輸出。測量結束后屏幕下方將顯示記錄的電壓、電流、頻率、功率值，同時屏幕下方提示新的測試相。
對于三相變壓器，需要分別對AB、BC、CA繞組進行測量并記錄三次的測量結果，三次測量盡可能使施加的電流一致。三次測量中儀器不能關機、不能退出三相測試界面，當改變被試變壓器的接線時，試驗用的調壓器應歸零。屏幕的下方提示有當前儀器測試的相。
三相變壓器的三相測量完成后，儀器自動顯示計算后的短路阻抗測量結果。
了解變壓器短路阻抗測試儀進行短路阻抗試驗的操作步驟，對于我們更好的完成該試驗是非常有幫助的。
