 概述

我公司生產的KD3126系列絕緣電阻測試儀采用嵌入式工業單片機實時操作系統，數字模擬指針與數字段碼顯示完美結合，該系列表具有多種電壓輸出等級（250V、500V、1000V、2500V、5000V、10000V）、容量大、抗干擾強、模擬指針與數字同步顯示、交直流兩用、操作簡單、自動計算各種絕緣指標(吸收比、極化指數)、各種測量結果具有防掉電功能等特點。是測量大容量變壓器、互感器、發電機、高壓電動機、電力電容、電力電纜、避雷器等絕緣電阻的理想測試儀器。

一、 產品特性

    1、 有多種電壓輸出選擇ND2305(250V/500V/1000V/2500V/5000V)、KD3126(5000V/10000V)，測量電阻量程范圍可達0～400GΩ。

    2、 兩種方式同步顯示絕緣阻值。模擬指針的采用可容易觀察絕緣電阻的變化范圍，數字顯示的采用可精確得出測量結果。

    3、 采用嵌入式工業單片機和實時操作軟件系統。自動化程度高、抗干擾能力強，儀器可自動計算吸收比和極化指數，無須人工干預。

    4、 操作界面友好，各種測量結果具有防掉電功能，可連續存儲19次的測量結果。

    5、 儀表產生高壓時，有提示音輸出并有相應顯示。

    6、 內置殘留高壓放電電路，測試完畢可自動放掉被測設備上的殘留高壓。

 7、 交直流兩用，配置可充電池和交流適配器。

     8、儀表采用便攜式設計，便于野外操作。

 9、高壓短路電流≥3.5mA，是測量大型變壓器、互感器、發電機、高壓電動機、電力電容、電力電纜、避雷器等絕緣電阻的理想測試儀器。

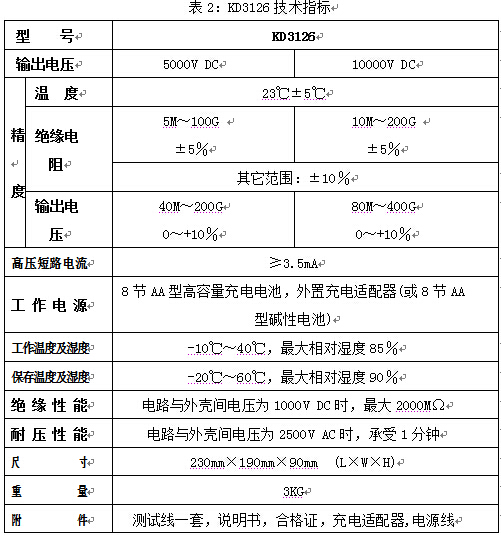

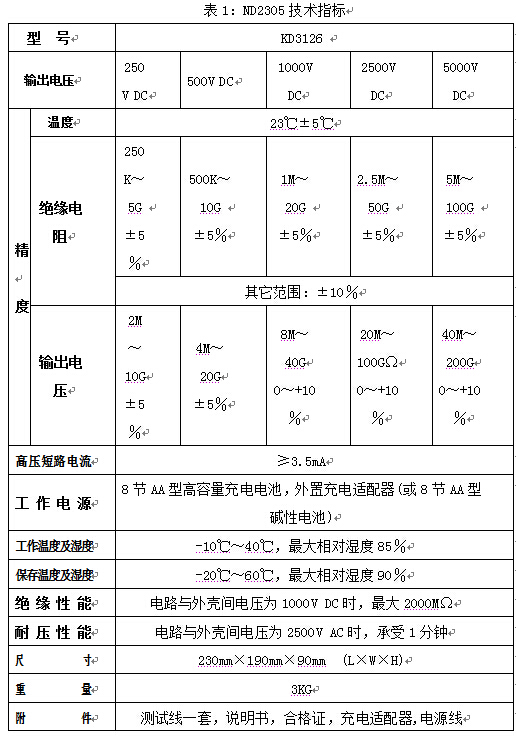

二、技術指標





三、儀表結構說明

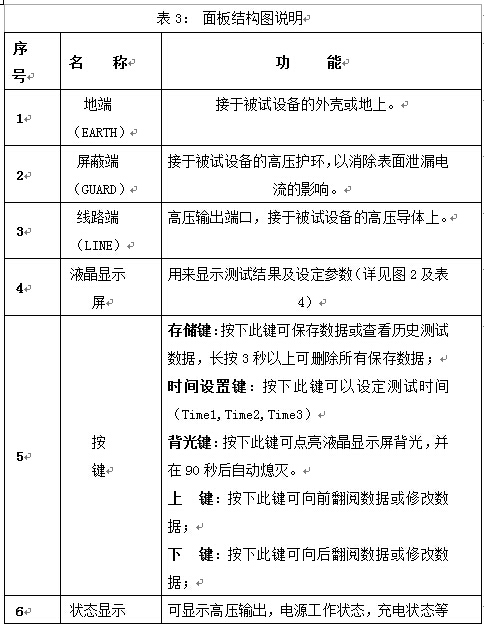

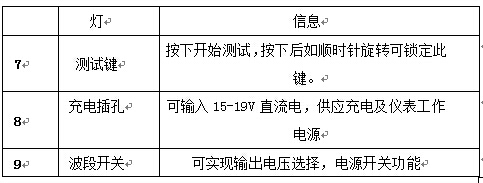

1、面板說明（圖1）

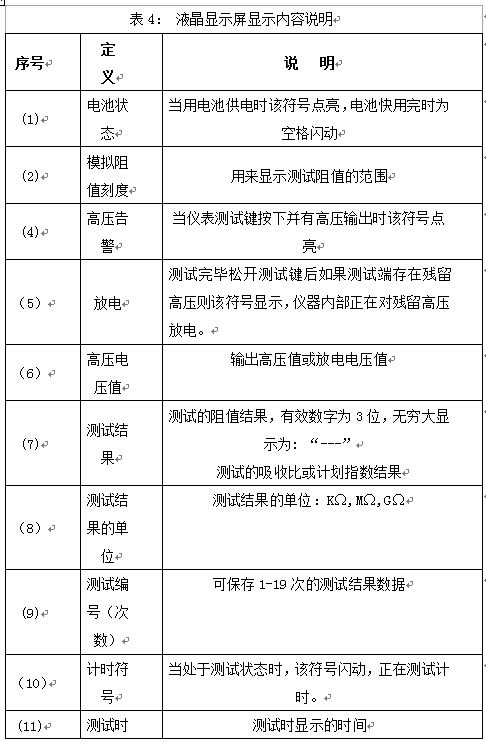

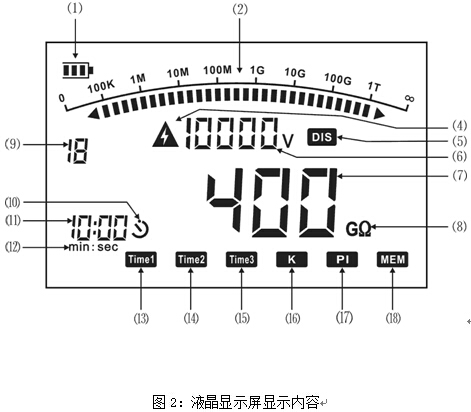

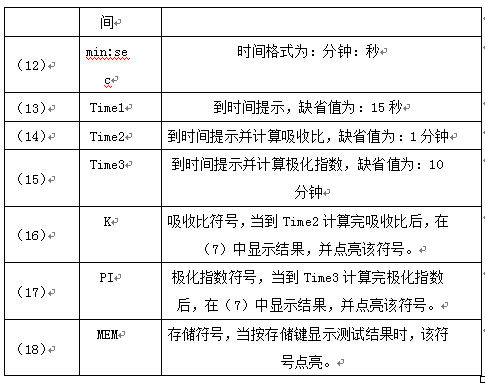

2、液晶顯示屏說明







四、使用方法

一、準備工作

  注意：當?shù)谝淮问褂脙x表時，需充電6小時。否則儀表不能正常工作。充電方法詳見“電池充電”的相關內容。

     1、 試驗前應拆除被試設備電源及一切對外連線，并將被試物短接后接地放電1min，電容量較大的應至少放電2min以免觸電和影響測量結果。

     2、 用干燥清潔的柔軟布擦去被試物的表面污垢，必要時先用汽油洗凈套管的表面積垢，以消除表面漏電電流影響測試結果。

      3、 將帶高壓測試線紅色插頭端插入（3）LINE端，綠色插頭端插入(2)GUARD端,另一端探針或夾子接于被試設備的高壓導體上。將測試線副線（綠色）插入（2）GUARD端(右手邊)，另一端接于被試設備的高壓護環上，以消除表面泄漏電流的影響（詳見“屏蔽端的使用方法”相關內容。將另外一根黑色副線測試線插入地端（EARTH）（1）端，另一頭接于被試設備的外殼或地上，如圖2所示。



  注意：在接線時嚴禁將LINE與GUARD長時間短路，以免發生過載現象！

二、開始測試

      1、轉動波段開關（9）選擇需要的測試電壓，這時如果電源正常則電源指示燈（6）應發綠光，如欠壓則發紅光。

      2、儀器開始自檢并初始化。

      3、按下或鎖定測試鍵（7），測試編號自動累加開始測試。這時高壓狀態指示燈（6）和液晶屏上高壓警示符號點亮并且儀表內置蜂鳴器發出警示音，代表LINE端（3）有高壓輸出。時間標志符號（10）開始閃動。

   警告：測試過程中，嚴禁觸模探棒前端裸露部分以免發生觸電危險！

   注意：按下測試鍵（7）前，顯示屏有可能顯示上一次存儲的測試結果，如圖4所示。

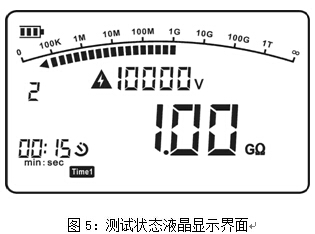

4、    這時液晶屏進入測試狀態顯示模式，見圖5所示。



      5、儀表每隔一定時間發出提示音（缺省值->Time1:15秒、Time2:1分鐘、Time3:10分鐘）。

   6、根據所需要的測試結果（連續測試、吸收比測試、極化指數測試），松開測試鍵（7）。這時儀表停止高壓輸出，并自動計算、顯示測試結果（各個時間狀態的電阻值、吸收比、極化指數）。按動上鍵或下鍵（5）可循環顯示本次測試結果（當前阻值、15秒（Time1）阻值、1分鐘（Time2）阻值、10分鐘(Time3)阻值、吸收比、極化指數）。

    注意：吸收比測試時間應大于1分鐘，極化指數的測試應大于10分鐘。每次測量的時間最長為10分鐘，10分鐘以后儀表會自動關閉高壓，并自動計算、顯示測試結果。

    警告：試驗完畢或重復進行試驗時，必須將被試物短接后對地充分放電（儀表也有內置自動放電功能，不過時間較長）才能保證人身安全和下次測量的準確性！

   7、 需連續進行第二次測量時，再次按下或鎖定測試鍵（7），按4-6步驟執行。（儀表可連續進行19次測量，超過19次從第1次開始并覆蓋第1次的結果。每次測量結果都自動保存，以便日后調閱。）。

三、查詢測試結果

      1、轉動波段開關在任意一電壓檔，此時電源接通。

      2、 按動存儲鍵（5）來增加測試結果的編號（1－19編號循環顯示）。

     注意：如果測試編號（9）為0，則內存沒有測試數據，不可查詢。

      3、 選擇好編號后，按動上下鍵（5）可查詢?cè)摼幪?hào)測試結果（當前阻值、15秒（Time1）阻值、1分鐘（Time2）秒阻值、10分鐘（Time3）阻值、吸收比、極化指數）。

四、刪除測試結果

       1、轉動波段開關在任意一電壓檔，此時電源接通。

    2、長按存儲鍵（5）3秒鐘以上，此時測試編號（9）變?yōu)?span>0，所有測試數據清空。

五、測試時間設置

     1、轉動波段開關在任意一電壓檔，此時電源接通。

  2、不在測試狀態時按一下時間設置鍵進入時間設置。

  3、如果需要改變時間（Time1:15秒、Time2:1分鐘、Time3：10分鐘），則可按動上或下鍵來改變數值。

  4、多次按下時間設置鍵可在Time1、Time2、Time3分鐘或秒循環切換，相應所需要改變的數字在閃動。

  5、修改完畢，按下存儲鍵可以保存所設定的時間，保存完畢返回查詢界面。

  注意：所設定的時間必須滿足Time1<Time2<Time3，并且Time1>=10秒鐘，如果設定的數值不能滿足以上要求則按下存儲鍵后回返回缺省值。（缺省值為Time1:15秒、Time2:1分鐘、Time3：10分鐘）。

六、屏蔽端（GUARD）的使用方法

    在電力電纜等的絕緣測量或外界電磁場干擾時，為了消除表面漏電和外界電磁場的干擾而影響測量結果的準確度，在實際測量過程中，采用儀表的屏蔽端來消除漏電電流、屏蔽干擾。

對于兩節及以上的被試品，例如避雷器、耦合電容可采用圖6所示的接線進行測量。圖中將屏蔽端接到被測避雷器上一節法蘭上，這樣，由上方高壓線路等所引起的干擾電流由屏蔽端子屏蔽掉，而不經過測試主回路，從而避免了干擾電流的影響。對最上節避雷器，可將其上法蘭接儀表地端（EARTH）后再接地，使干擾電流直接入地。但后者不能將干擾完全消除掉。



  其它方面的應用可參考此接法。

七、電池充電

    注意：當開機時，儀表電源狀態燈紅燈閃亮，表示電池電量快要耗盡，應立即充電。

     1、儀表可采用交直流兩種方式供電，但在現場電源干擾較大或不穩定時，推薦使用儀表的內部電源供電。

     2、首次使用儀表時，需充電6小時。否則儀表不能正常工作。

     3、 充電電路采用專用智能充電管理模塊，可自動停止充電并監視電池電量，在測試過程中如發現電源狀態指示燈紅燈閃亮表示電池電量快要用盡，需充電，但這時不影響儀表的正常使用。

     注意：在充電之前，請確認交流輸入電壓范圍應為220VAC±15%，以免接錯電源造成不必要的損失。

  4、將電源適配器的一端插入儀表電源插孔中（8），另一端接交流電源，充電指示燈紅燈亮，充電開始。

     5、電池充滿后，充電指示燈綠燈亮，快速充電完成，這時可適當延長充電時間。

     注意：儀表不使用時，應確保波段開關（9）處于關閉狀態(OFF)，長期不使用時需將電池充滿并從電池倉中拿出,以延長電池使用壽命。

     注意：當儀表無法開啟電源時，需充電或更換電池或使用交流電源。
