目 錄

一、產品簡介……………………………………………3

二、工作原理框圖………………………………………3

三、主要技術參數特點…………………………………3

四、產品功能說明………………………………………5

五、操作步驟……………………………………………8

六、故障檢查與處理……………………………………10

七、產品成套性…………………………………………11

八、質量保證……………………………………………11

九、服務承諾……………………………………………12



一、產品簡介

KDZG系列直流高壓發生器是根據新的中國電力行業標準DL/T848.1-2004《直流高壓發生器通用技術條件》設計制造的新一代便攜式直流高壓試驗器。主要適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器等高壓電氣設備進行直流耐壓試驗。

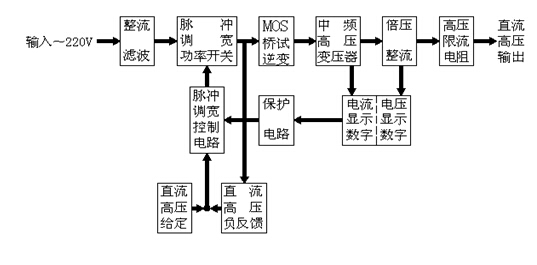

二、工作原理框圖



三、主要技術參數特點

1．技術特點：

   ●機箱采用鋁合金機箱。

   ●采用中頻倍壓電路，應用PWM脈寬調制技術和大功率IGBT器件。

   ●采用電壓大反饋，輸出電壓穩定度高，紋波系數≤0.5%。

     ●全量程平滑調壓，電壓調節精度好，調節精度≤1%，穩定度≤1.5%，電壓誤差±（1.5%±2個字），電流誤差±（1.5%±2個字）。

   ●升壓電位器零起升壓。

   ● 0.75U_DC1mA功能按鈕，方便氧化鋅避雷器試驗，精度±（2%±2個字）。

   ●過壓保護采用拔碼設定，一目了然，誤差±1%。

     ●倍壓采用新型材料，輕巧、堅固。外表涂特種絕緣材料，電氣性能好，防潮能力強。

       ● ZGF產品符合DL/T848.1-2004技術要求，并經電力部電氣設備質量檢測測試中心型式試驗，嚴格執行企標出廠。

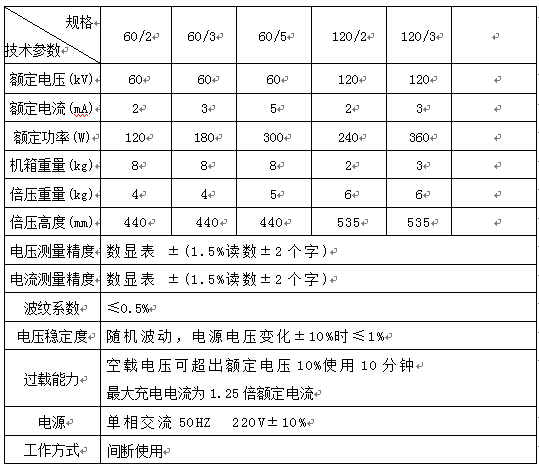

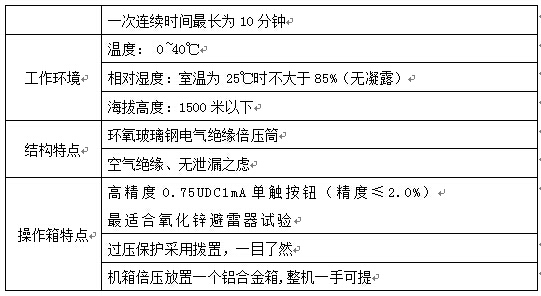

2．技術參數：





     注：因產品不斷更新，不另行通知，以實樣為準，本公司保留解釋權.

四、產品功能說明

（1）．控制箱面板示意圖



        1．控制箱接地端子：控制箱接地端子與倍壓筒接地端子及試品接地連接為一  點后再與接地網相連。

        2．中頻及測量電纜快速聯接插座：用于機箱與倍壓部分的聯接。聯接時只需將電纜壓下插頭順時針方向轉動到位,拆線時只需逆時針轉動電纜插頭。

        3．過壓整定撥盤開關：用于設定過電壓保護值。撥盤開關所顯示單位為kV ，設定值為試驗電壓1.1倍。

        4．電源輸入插座：將隨機配置的電源線與電源輸入插座相聯。(交流220V±10％，插座內自帶保險管。)

        5．?dāng)?shù)顯電壓表：數字顯示直流高壓輸出電壓。

        6．?dāng)?shù)顯電流表：數字顯示直流高壓輸出電流。

        7．電源開關：向前按下，電源接通，紅燈亮。反之為關斷。

        8．黃燈按鈕：此功能是專門為氧化鋅避雷器快速測量0．75UDc1mA用。綠燈亮?xí)r有效。當按下黃色按鈕后黃燈亮，輸出高壓降至原來0.75%，并保持此狀態。按下紅色按鈕，紅燈、綠燈均滅，高壓切斷并退出0．75倍狀態。

        9．綠燈按鈕：高壓接通按鈕、高壓指示燈。在紅燈亮的狀態下，按下綠色按鈕后，綠燈亮紅燈滅，表示高壓回路接通，此時可升壓。此按鈕須在電壓調節電位器回零狀態下才有效。如按下綠色按鈕，綠燈亮紅燈仍亮，但松開按鈕綠燈滅紅燈亮，表示機內保護電路已工作。

        10．紅燈按鈕：紅燈亮，表示電源已接通及高壓斷開。在綠燈亮狀態下按下紅色按鈕，綠燈滅紅紅亮，高壓回路切斷。

        11．電壓調節電位器：該電位器為多圈電位器。順時針旋轉為升壓，反之為降壓。此電位器具備控制電子零位保護功能，因此升壓前必須先回零。

（2）．倍壓筒示意圖



       1、高壓引出接線柱（可連接微安表和水電阻或限流電阻）

       2、均壓球

       3、倍壓筒體

       4、接地端子

       5、中頻連接端子

（3）試驗回路連接圖



  五、操作步驟

 如做容性負載時，應接入限流電阻

   1試驗器在使用前應檢查其完好性，聯接電纜不應有斷路和短路，設備無破裂等損壞。

   2.將機箱、倍壓筒放置到合適位置分別聯接好電源線、電纜線和接地線，保護接地線與工作接地線以及放電棒的接地線均應單獨接到試品的地線上(即一點接地)。嚴禁各接地線相互串聯。為此，應使用DHV專用接地線。

     3.電源開關放在關斷位置并檢查調壓電位器應在零位。過電壓保護整定值一般為試驗電壓的1．1倍。

   4.空載升壓驗證過電壓保護整定是否靈敏。

   5.接通電源開關，此時紅燈亮，表示電源接通。

   6.按綠色按鈕，則綠燈亮，表示高壓接通。

     7.順時針方向平緩調節調壓電位器，輸出端即從零開始升壓，升至所需電壓后，按規定時間記錄電流表讀數，并檢查控制箱及高壓輸出線有無異常現象及聲響。

   8.降壓，將調壓電位器回零后，隨即按紅色按鈕，切斷高壓并關閉電源開關。 9.對試品進行泄漏及直流耐壓試驗。在進行檢查試驗確認試驗器無異常情況后，即可開始進行試品的泄漏及直流耐壓試驗。將試品、地線等聯接好，檢查無誤后即打開電源。

       10.升壓至所需電壓或電流。升壓速度以每秒3—5kV試驗電壓為宜。對于大電容試品升壓時還需監視電流表充電電流不超過試驗器的最大充電電流。對小電容試品如氧化鋅避雷器、磁吹避雷器等先升至所需電壓(電流)的95％，再緩慢仔細升至所需的電壓(電流)。然后從數顯表上讀出電壓(電流)值。如需對氧化鋅避雷器進行0.75UDC—1mA測量時，先升至UDC1mA電壓值，然后按下黃色按鈕，此時電壓即降至原來的75％，并保持此狀態。此時可讀取電流。測量完畢后，調壓電位器逆時針回到零，按下綠色按鈕。需再次升壓時按綠色按鈕即可。

必要時用外接高壓分壓器比對控制箱上的電壓。

   11.試驗完畢，降壓，關閉電源。

   12.幾種測量方法

    a.一般測量時，當接好線后，先把聯接試品的線懸空，升到試驗電壓后讀取空試時的電暈和雜散電流I，然后接上試品升到試驗電壓讀取總電流Ⅰ₁；試品泄漏電流：Io =Ⅰ₁—I’

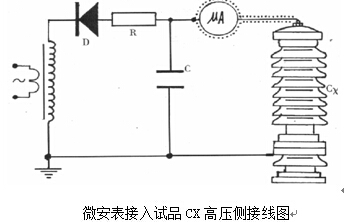

    b.當需要精確測量被試品泄漏電流時，則應在高壓側串入高壓微安表(見下圖)

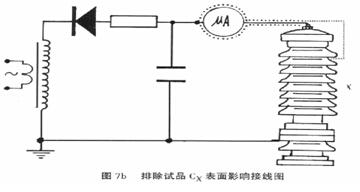

    微安表必須有金屬屏蔽，應采用屏蔽線與試品聯接。高壓引線的屏蔽引出應與儀表端的屏蔽緊密聯接。如果試品表面污穢要排除試品表面泄漏電流的影響可在試品高電位端用裸金屬軟線緊密繞幾圈后與高壓引線的屏蔽相聯接(見下圖)。



c.對氧化鋅、磁吹避雷器等試品接地端可拆開的情況下，也可采用在試品的底部(地電位側)串入電流表進行測量的方式。 當要排除試品表面泄漏電流的影響，可用軟的裸銅線在試品地電位端繞上幾圈并與屏蔽線的屏蔽相聯接(見下圖)



   13.對于氧化鋅避雷器等小電容試品一般通過測壓電阻放電時間很快。而對電纜等大電容試品一般要待試品電壓自放電至試驗電壓的20％以下，再通過配套的放電棒進行放電。待試品充分放電后掛好接地線，才允許進行高壓引線的拆除和更換接線工作。

   14.保護動作后的操作

在使用過程中發現綠燈滅，紅燈亮，電壓下降，即為有關保護動作。此時應關閉電源開關，面板指示燈均不亮。將調壓電位器退回零位，一分鐘后待機內低壓電容器充分放電后才允許再次打開電源開關。重新進行空載試驗并查明情況后可再次升壓試驗。

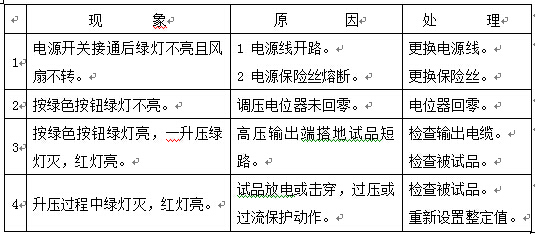

六、故障檢查與處理



七、產品成套性

    1．控制箱                1臺

    2．高壓倍壓筒            1節

    3．使用說明書            1份

    4．備用保險絲           若干

5．電源電纜              1根

6．專用接地線            1組

7．放電棒                1根

8．水電阻或限流電阻      1根

9 .微安表                1塊

八、質量保證

1.我公司提供的儀器設備均能滿足需方的要求，并無償提供售前技術服務。

2.我公司產品在生產過程中得到有效的檢驗和控制，嚴格按ISO9001質量體系生產服務出廠。

3.我公司產品質量均滿足我公司的企業標準和相關國家標準。

九、服務承諾

本產品整機保修一年，實行“三包 ” ，終身維修，在保修期內凡屬本公司設備質量問題，提供免費維修。由于用戶操作不當或不慎造成損壞，提供優惠服務。我們將期待您對本公司產品提出寶貴意見。
