目  錄

一、產品簡介……………………………………………3

二、技術參數……………………………………………3

三、面板及功能說明……………………………………4

四、輸出電源操作………………………………………5

五、使用說明……………………………………………6

六、注意事項……………………………………………11



一、產品簡介

KDJB-III繼電保護測試儀是在原JBC基礎上開發成功的新一代校驗裝置。本儀器內部的交直流電壓、電流源采用了最新的電源技術，為現場人員將電源儀器技術用于其它試驗提供了便利，本儀器實現簡化操作的前提下，增加儀器的功能，能對各種常見的繼電器進行各項校驗且面板布置精巧，讓操作者操作簡便，一目了然，因而迎得了廣大用戶的一致好評。

二、技術參數

1、輸出特性

交流電流：0～100A可調（可定做200A）

0～20A 可調

0～5A  可調

交流電壓：0～250V可調

直流電流：0～20A可調

直流電壓：0～250V可調

定值輸出直流電壓 24V  48V  110V  220V

毫秒表時間：0～99.9999s（可根據用戶要求改999.999s）

分辨率：0.1ms

2、儀器使用電源  AC220V±5％，50Hz±5％

3、功能

本儀器可對下述各種繼電器或成組保護進行校驗：

（1）量度繼電器：包括電流、電壓型繼電器，可測量其啟動值、返回值及其系數。

（2） 時間繼電器：可測量其啟動值，返回值及其動作時間，時間測量誤差不大于0.2ms。

（3）中間繼電器：各類帶啟動線圈和保持線圈的中間繼電器的校驗，能測量啟動值、返回值、保持值及動作時間。

（4）重合閘繼電器：可進行電容充電試驗、充電時間、重合閘時間、中間元件的測試。

（5）差動繼電器：可進行直流勵磁試驗、制動特性試驗、伏安特性試驗。

（6）其它各種非常見繼電器。

三、面板及功能說明

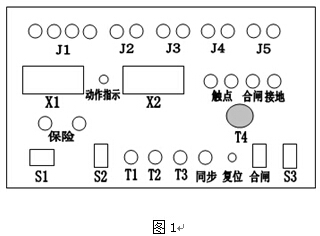

1、面板布置如圖1：



2、功能說明：

（1）J1、J2、J3、J4、J5：分別為交流、直流電源及定值輸出端子，如面板所示。

（2）X1：電壓電流顯示（動作值、返回值、額定值），X2時間顯示（毫秒表）。

（3）S1：電源插座（帶保險）；S2：電源開關；S3：固定輸出開關。

（4）T1：電源輸出選擇旋鈕；T2：定值輸出選擇旋鈕；T3：觸點狀態選擇旋鈕（其中   表示可以用燈來判斷動作值及返回值，I表示常開觸點通電延時   合，Ⅱ表示常開觸點斷電延時開，Ⅲ表示常閉觸點通電延時開，Ⅳ表示常閉觸點斷電延時合）；T4：電源輸出大小調節旋鈕。

（5）觸點:被校驗繼電器觸點的接線端子。

注意：測量繼電器觸點動作時間繼電器觸點不能有外來電源，且本儀器觸點不能與J1、J2、J3、J4、J5短路。

（6）合閘：重合閘繼電器的合閘信號發出端。

（7）動作指示：觸點動作時的指示（若接常開觸點，其動作后指示燈由滅轉亮；若接常閉觸點，其動作后指示燈由亮轉滅表示觸點動作）。

（8）同步：按制電源輸出的電壓或電流的通斷，對繼電器進行額定值的沖擊試驗。

（9）復位：對毫秒表進行清零。

四、輸出電源操作

1、交流電壓（0～250V）輸出

選擇T1至UAC（0～250V）將同步開關撥向ON，調節旋鈕T4，J2端輸出0～250V交流電壓，X1顯示電壓當前值。

2、交流電流輸出（負載阻抗大接20A，負載阻抗小接100A，小電流接5A）。

選擇T1至IAC（20A、100A）或5A，將同步開關撥向ON，調節旋鈕T4，J1端輸出0～100A、0～20A或0～5A交流電流，X1顯示電流當前值（需接負載）

3、直流電壓（0～250V）輸出

選擇T1至UDC（0～250V），將同步開關撥向ON，調節旋鈕T4，J3端輸出0～250V直流電壓，X1顯示電壓當前值。

4、直流電流（0～20A）輸出

選擇T1至IDC（0～20A），將同步開關撥向ON，調節旋鈕T4，J4端輸出0～20A直流電流，X1顯示電流當前值（需接負載）。

5、固定電壓輸出（電源電壓對此值有影響）

（1）選擇T2至24V，S3至合位，J5端定值輸出直流電壓24V。

（2）選擇T2至48V，S3至合位，J5端定值輸出直流電壓48V。

（3）選擇T2至110V，S3至合位，J5端定值輸出直流電壓110V。

（4）選擇T2至220V，S3至合位，J5端定值輸出直流電壓220V。

五、使用說明

（本儀器之使用可同時參考水利電力部電力生產司編《保護繼電器校驗》水利電力出版社一書）。

1、測量：可作單獨的電壓、電流源使用，但同時須注意各項輸出功率，以免損壞本儀器（不可用來啟動電機）；具體操作按（四）進行。

2、過量程、欠量程:測量各種繼電器的動作值、返回值及觸點動作時間、返回系數（包括電壓和電流繼電器）。過量程是指以繼電器觸點合上為動作值的繼電器，欠量程是指以繼電器觸點分開為動作值的繼電器，具體操作步驟如下：

  2.2.1繼電器的動作值、返回值、返回系數的測量：

按照前面（四）來輸出電源，選擇T3至   狀態，將同步開關旋至ON，緩慢調節T4旋鈕直至該繼電器啟動，（可通過指示燈來判定），X1顯示其動作值，并記錄。繼續調節T4至該繼電器額定值后，然后緩慢調節T4至該繼電器返回，X1顯示其返回值，并記錄。用返回值除以動作值乘以100%即可算出返回系數。

  2.2.2繼電器的時間測量：

按（四）來輸出電源，選擇T3至   狀態，將同步開關旋至ON，緩慢調節T4旋鈕直至該繼電器啟動并調至額定值。選擇T3至繼電器的觸點狀態，通過轉換同步開關，就可測得繼電器的時間（X2顯示時間）。注意測時間前需對毫秒表清零，合閘開關在斷開狀態。同步開關與觸點狀態對應關系為：

Ⅰ、Ⅲ狀態，同步開關由OFF狀態旋至ON狀態。

Ⅱ、Ⅳ狀態，同步開關由ON狀態旋至OFF狀態。

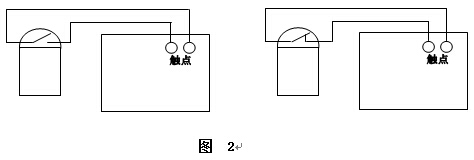

觸點接線如下：



3、時間繼電器的測量與上述方法相同。

4、重合閘（以DH—3型為例）

A、DH-3型操作如下：



按上圖接線，（3）（4）接J5黑柱（負端），（17）接J5紅柱（正端）

注意：若用ZJ3觸點停止毫秒表時，應注意將ZJ3接到（12）腳的接線斷開，將ZJ3觸點分離開來（見《保護繼電器檢驗》P352頁），把T1旋到IDC0～20A檔，撥上開關S2，調整T4至繼電器電流額定值，撥下開關S2，將T2旋鈕旋至該繼電器電壓額定值。選擇T3至I（即該繼電器ZJ3的觸點狀態）。然后將S2、S3開關同時撥上去，充電15—25秒后，毫秒表上可讀出充電時間，按一下毫秒表復位鍵再按下“合閘”鍵測量重合閘時間，至重合閘繼電器動作時，X2顯示重合閘時間。

B、            其它重合閘繼電器可根據上述校驗方法，此處不一一復述

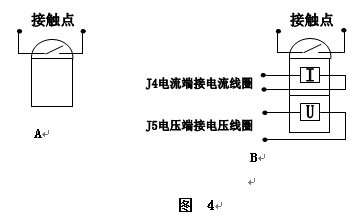

5、中間繼電



如圖：

A： 同過量程、欠量程繼電器，測量動作值、返回值、動作時間、返回時間一樣進行操作。

B： 對電流保持繼電器先調整T2至該繼電器電壓額定值，撥上開關S2、S3，使繼電器電壓線圈加入額定電壓值繼電器動作后，調整T4使J2電流至額定值，然后斷開電壓（S3開關撥下來），調整保護線圈電流（T4），繼電器能保持的最小電流，即為繼電器的最小保持值，其動作時間、返回時間按上面（詳見本說明書第五項之第3條）進行。

6、差動繼電器：（以BCH-1型差動繼電器為例進行說明）

根據規程要求（參見《保護繼電器檢驗》一書P178頁），在無外接設備情況下可做第4、9、10項試驗，在外接調壓器和升流器的情況下可做第6項實驗，其它不屬于本儀器范圍。

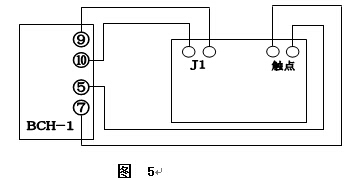

A、 執行元件動作電壓，動作電流及返回電流檢驗，按下圖接線。



打開（10）（11）端子之間的連接片，按電流繼電器的方法測出動作電流，返回電流，然后把電流IAC升到剛才測出的動作電流值，記錄此時的電壓值，可用萬用表測J2兩端電壓值。

B、 無制動時的起始安匝檢驗

本項目不是一般的定期檢驗項目，把WC工作繞組的20匝全部投入，把（10）（11）的短接片接上，交流電流從（3）（8）加入，觸點動作信號從（5）（7）接入觸點端，按電流繼電器的方法檢驗。

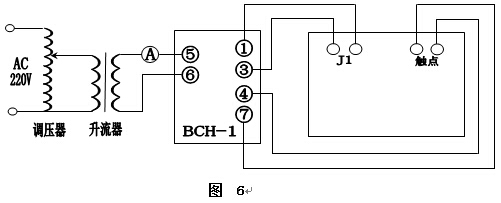

C、  制動特性試驗

定期檢驗是僅測定=0°和制動安匝為280安匝的動作安匝值。



按上圖接線，斷開（4）（6）端子的連接片，動作回路取39匝，制動回路取14匝，調壓器（較大容量5KVA以上）和本儀器使用同一220V電源時，升至

電流到要求的安匝，按交流繼電器的方法做出動作電流。如果動作安匝完全不對，可能是制動電流和動作電流的相角是180度，把制動電流反相就好了，如果本儀器使用三相電中的一相，調壓器使用另外一相，通過改變相別和將升流器正接反接可得到60°的相角。如外接移相器，亦可得到全部的0°、30°、60°、90°的相角。

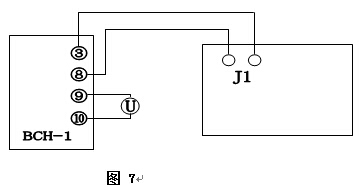

D、整組伏安特性檢驗，如下圖接線



交流電流中在工作繞組上（3）（8），執行元件的電壓由一塊萬用表從（9）（10）讀取，選擇T1至IAC檔，升流到所需安匝數，讀取1倍、2倍、5倍安匝時執行元件端的電壓值。詳見《保護繼電器檢驗》一書。

E、整定位置下的動作安匝檢驗

做法同交流電流繼電器，詳見本說明書第五項之第2條。

六、注意事項

1.為安全起見，本儀器與繼電器接線時請不要打開電源，待檢查接線無誤后再行開啟。

2.測量觸點動作時間時，加入額定值后應將毫秒表清零。

3.儀器工作不正常時，請檢查電源插座保險及面板上各保險座，若損壞更換同型號即正常，其它非保險問題請勿自行修理本儀器，應及時與本公司聯系。

4.各輸出電源間不能短路，觸點端子不可與輸出電源短路，以免損壞元器件。

5.拆除接線時，請關掉本儀器電源。須注意在做直流繼電器校驗時，要等放電完后（X1有顯示），關掉儀器再行拆除。

6.使用本儀器前仔細閱讀使用說明書。
